Mažos trinties tiesioginio montavimo vakuuminiai siurbtukai ZP3
Commaelec yra profesionalus gamintojas ir tiekėjas, kurio specializacija yra mažos trinties tiesioginio montavimo vakuuminiai siurbtukai ZP3 iš mažos trinties, tiesioginio montavimo vakuuminių siurbtukų. Šie kompaktiški įrenginiai, kurių skersmuo svyruoja nuo 4 mm iki 16 mm, yra specialiai sukurti elektronikos pramonei. Su įmontuotu teleskopiniu buferiniu strypu, kuris sukuria minimalų dulkių kiekį, jie ypač tinka naudoti tiksliosios elektronikos, medicinos ir farmacijos srityse.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

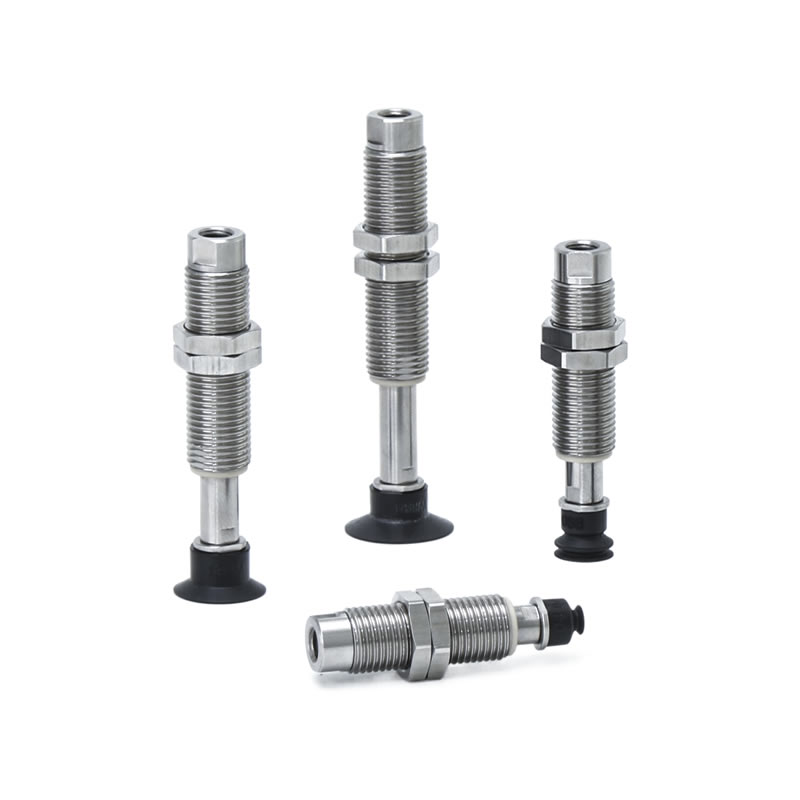

Mažos trinties tiesioginio montavimo vakuuminiai siurbtukai ZP3
ZP3-T serija su mažos trinties buferiu, kompaktišku vakuuminiu padėklu
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Mažos trinties tiesioginio montavimo vakuuminiai siurbtukai ZP3 yra kompaktiški, tiksliai suprojektuoti siurbtukai, skirti elektronikos, medicinos ir farmacijos pramonei. Šie vakuuminiai puodeliai, kurių skersmuo svyruoja nuo 4 mm iki 16 mm, turi įmontuotą teleskopinį buferinį strypą, kuris sumažina dulkių susidarymą ir užtikrina saugų ir švarų subtilių komponentų tvarkymą.
Kas yra mažos trinties tiesioginio montavimo vakuuminiai siurbtukai ZP3?
Specializuotas vakuuminis padėklas su tiesioginio montavimo galimybėmis automatizuotoms sistemoms.
Turi mažos trinties teleskopinį buferį, mažinantį susidėvėjimą ir užteršimą pasikartojančių ciklų metu.
Suderinamas su vertikaliomis ir šoninėmis vakuumo įleidimo kryptimis, todėl galima lanksčiai montuoti ankštose gamybos linijose.
Galima įsigyti iš aukštos kokybės gumos, silikono ir antistatinių medžiagų, su papildomais adapteriais ir nerūdijančio plieno priedais ličio akumuliatoriams.
Programos
Tikslus elektronikos tvarkymas, pvz., plokštės ir mikroschemos.
Medical and pharmaceutical assembly, where cleanliness and low contamination are critical.
Integracija į robotizuotas surinkimo ir išdėstymo sistemas ir automatizuotas surinkimo linijas.
Mažos techninės įrangos ir ličio baterijų komponentų tvarkymas, reikalaujantis minimalaus dulkių susidarymo.
Privalumai
Kompaktiška ir mažos trinties konstrukcija sumažina susidėvėjimą, dulkes ir priežiūrą.
Didelis pritaikomumas, palaikantis kelias vakuumo įleidimo orientacijas ir buferio konfigūracijas.
Mažos trinties tiesioginio montavimo vakuuminiai siurbtukai ZP3 yra pagaminti iš patvarių medžiagų, tokių kaip silikonas ir guma, kad būtų užtikrintas stabilus ir ilgalaikis siurbimas ir pailgintas tarnavimo laikas.
Lanksčios parinktys su adapteriais, buferiniais laikikliais ir nerūdijančio plieno priedais specializuotiems pramonės poreikiams.
Ekonomiškai efektyvi Kinijoje pagaminta produkcija su brandžiomis technologijomis ir stabilia tiekimo grandine užtikrina savalaikį pristatymą ir aukštos kokybės našumą.
Kodėl verta rinktis Commaelec?
Patikimas gamintojas ir tiekėjas, turintis savo gamybą ir daug atsargų.
Įvairus produktų portfelis, įskaitant daugybę specifikacijų, formų ir medžiagų pasirinkimo.
Subrendusi technologija, užtikrinanti tvirtą sukibimą, stabilumą ir saugų medžiagų tvarkymą.
Į klientus orientuota paslauga su greitu reagavimu, pritaikymu ir technine pagalba, užtikrinančia sklandų integravimą.
Kaip užsisakyti
- Sumažintas dalelių kiekis žemiau 1/10 (palyginti su ankstesniais produktais).
- Nenaudotas vario lydinys.
- Maža trintis, mažas triukšmas! Triukšmo lygis 45dB.
- Sklandžiai aukštyn ir žemyn juda pagal antiekscentrinę struktūrą.
- Įstrigusio veleno problema pagal vamzdžio įtempimą buvo išspręsta!
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ②Pamušalo skersmuo (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Trinkelės tipas | |
| UM | Plokščias su grioveliu |
| B | Dumplės |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑤Buferio specifikacija | |
| D | Besisukantis (mažos trinties) |
| ⑥ Buferio eiga (mm) | |
| 3 | 3 |
| 6 | 6 |
| 10 | 10 |
| 15 | 15 |
| ⑧ Vakuuminis įvadas | |
| B5 | M5 x 0,8 |
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.

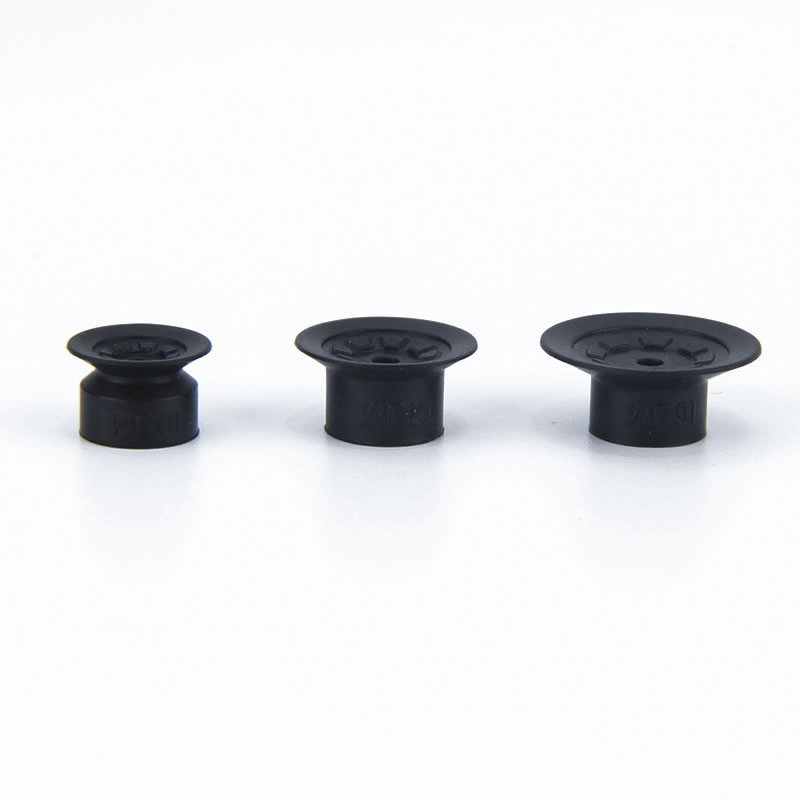

UM
Plokščias su grioveliu
| Modelis | A | B | C | D | Buferis | |||||||
|
① Vakuuminis įvadas kryptimi |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑤ Buferis spec. |
⑥ Buferis insultas |
⑧ Vakuuminis įvadas |
||||||
| ZP3 | T |
4 6 8 |
UM |
N S U F GN GS |
D | 3 | B5 | 41 | 5 | 25 | 6 | D1003SM-ZP3D-T2 |
| 6 | 47 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 55 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 65 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 42 | 5 | 25 | 7 | D1003SM-ZP3D-T3 | ||||||
| 6 | 48 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 56 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 66 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Nurodytas modelis: ZP3-T16UMND15-B5

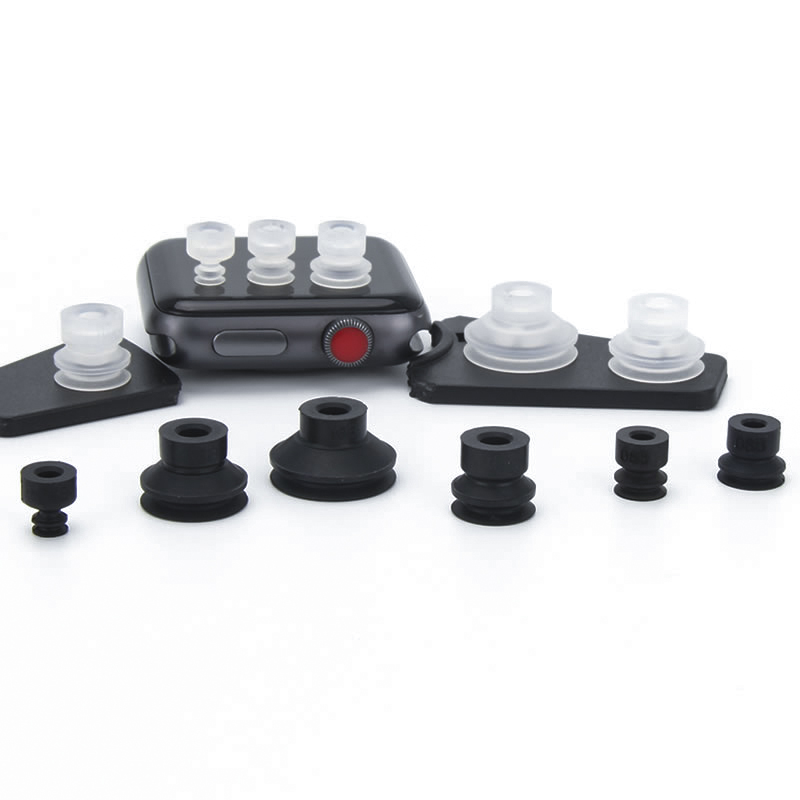

B
Dumplės
| Modelis | A | B | C | D | Buferis | |||||||
|
① Vakuuminis įvadas kryptimi |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑤ Buferis spec. |
⑥ Buferis insultas |
⑧ Vakuuminis įvadas |
||||||
| ZP3 | T |
4 6 8 |
B |
N S U F GN GS |
D | 3 | B5 | 43 | 5 | 25 | 8 | D1003SM-ZP3D-T2 |
| 6 | 49 | 8 | 28 | D1006SM-ZP3D-T2 | ||||||||
| 10 | 57 | 12 | 32 | D1010SM-ZP3D-T2 | ||||||||
| 15 | 67 | 17 | 37 | D1015SM-ZP3D-T2 | ||||||||
|
10 13 16 |
3 | 45 | 5 | 25 | 10 | D1003SM-ZP3D-T3 | ||||||
| 6 | 51 | 8 | 28 | D1006SM-ZP3D-T3 | ||||||||
| 10 | 59 | 12 | 32 | D1010SM-ZP3D-T3 | ||||||||
| 15 | 69 | 17 | 37 | D1015SM-ZP3D-T3 | ||||||||
Nurodytas modelis: ZP3-T08BND6-B5
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
| Pamušalo tipas | Trinkelės skersmuo (mm) | Taikymas | Tipiški ruošinio paviršiai ir formos | |||||||
| Butas | Pamojavo | Įstrižas | Skirtingi aukščiai | Išgaubtas | Aliejinė | |||||
|
|
|
|
|
|
|||||
| Kompaktiškas P skelbimas | Butas (U) |
|
ø1,5~ø3,5 | Plokščio ir nedeformuoto paviršiaus ruošinių adsorbcijai | ⚪ | X | X | X | X | X |
| Plokščias su grioveliu (UM) |
|
ø4 ~ ø16 | Ruošiniui, kuris gali deformuotis | ⚪ | X | X | X | X | △ | |
| Silfonai (B) |
|
ø4 ~ ø16 | Skirtas nuožulniu paviršiumi ruošinių adsorbcijai | ⚪ | △ | ⚪ | X | △ | X | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
