Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).

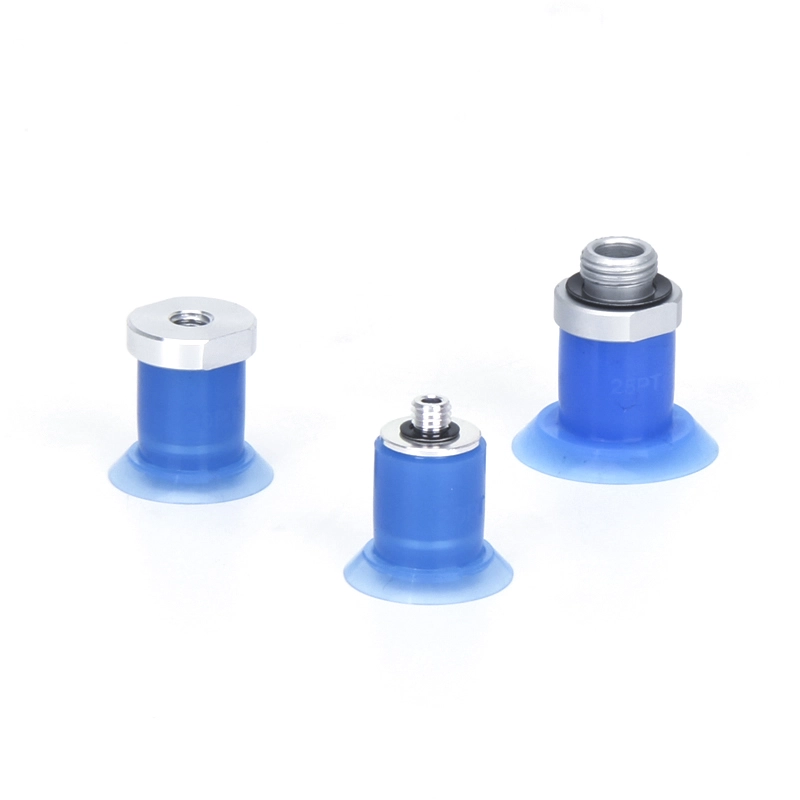

Plėvelės adsorbcijos vakuuminiams siurbimo taureliams ZP3P-PT
Plėvelės adsorbcijai Vakuuminiai siurbtukai ZP3P-PT yra skirti tvarkyti lanksčias plėveles ir plonas medžiagas automatinėse sistemose. Idealiai tinka maisto ir medicininėms pakuotėms, užtikrina nesusiraukšlėjimą, nesandarią maišelių ir plėvelių sugriebimą. Su FDA silikonu, lanksčiais sandarinimo sijonais ir stipriu sukibimu jie palaiko tikslų tvarkymą pakavimo linijose, logistikos ir higienos požiūriu svarbiose pramonės šakose.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

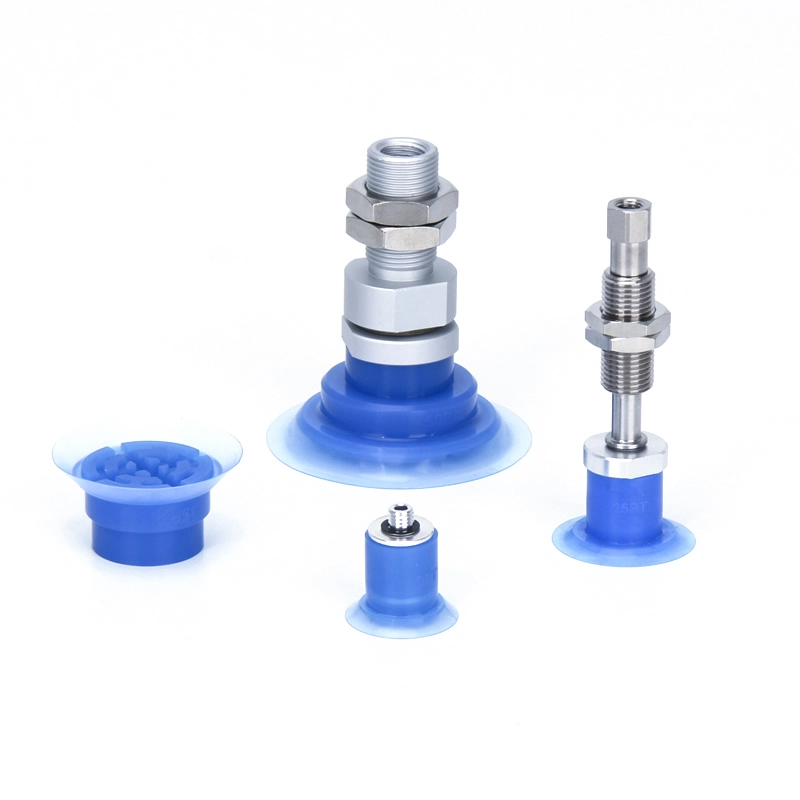

Plėvelės adsorbcijos vakuuminiams siurbimo taureliams ZP3P-PT

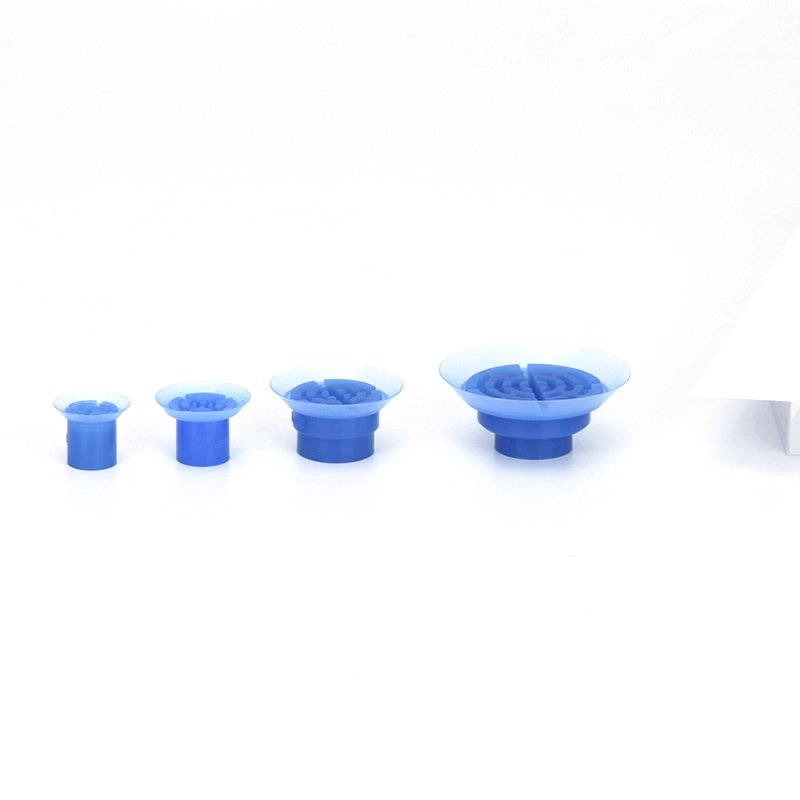

ZP3P serijos vakuuminis trinkelių blokas

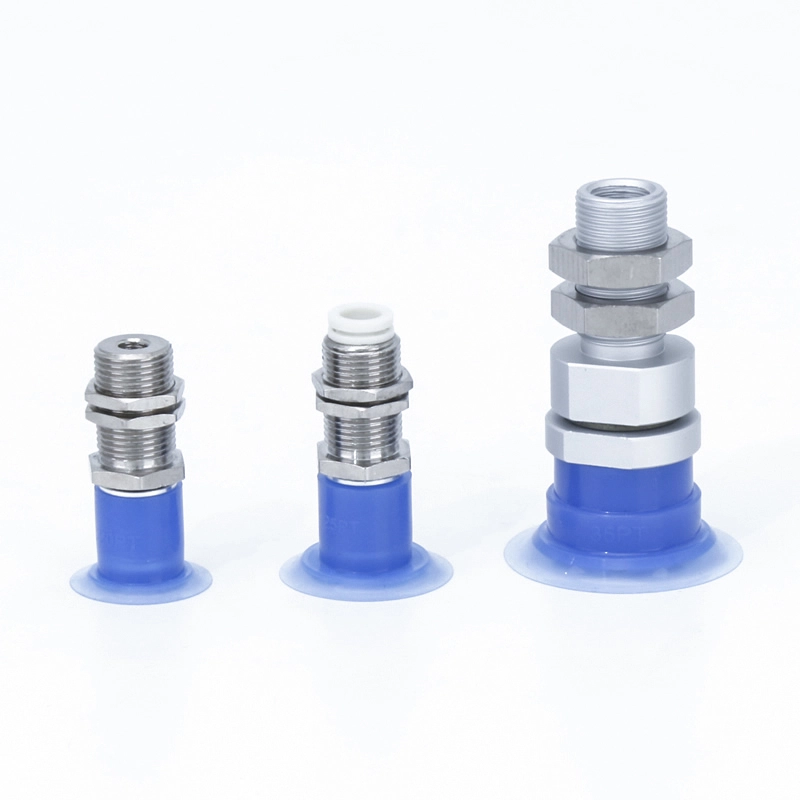

ZP3P-T serija su adapteriais vakuuminiais trinkelėmis

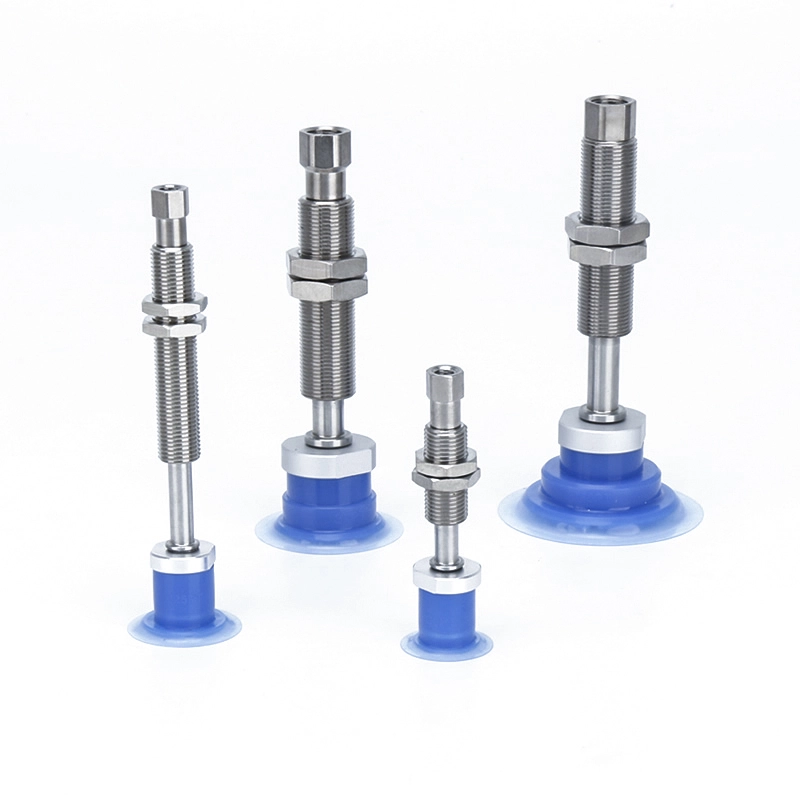

ZP3P-T serija su buferinėmis vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Plėvelės adsorbcijos vakuuminių siurbtukų ZP3P-PT pritaikymas
Maisto ir medicininės pakuotės
Skirta skysčių ir miltelių pakuočių tvarkymui
Tinka gėrimų maišeliams, padažų paketams, pieno miltelių maišeliams ir miltų maišeliams
Specialus sandarinimo sijonas užtikrina tvirtą sukibimą be raukšlių ar nutekėjimo
Medicinos pakavimo sprendimai
Naudoja FDA klasės silikonines medžiagas, kad atitiktų aukštus higienos reikalavimus
Idealiai tinka infuziniams maišeliams ir farmacinėms plastiko sandarioms pakuotėms
Palaiko automatizuotus rūšiavimo ir pakavimo procesus
Plonos plėvelės ir lankstus medžiagų apdorojimas
Rankenos maistinę plėvelę, maisto pakavimo plėvelę ir pripučiamus maišelius
Leidžia atlikti tokias operacijas kaip maišelio atidarymas, vyniojimas plėvele ir perkėlimas
Lankstus sijono kraštas užtikrina stabilų sandarumą ant minkštų paviršių
Pagrindinės plėvelės adsorbcijos vakuuminių siurbtukų ZP3P-PT savybės
Optimizuotas lanksčioms medžiagoms
Skirtas plonoms plėvelėms ir deformuojamoms ruošiniams
Išlaiko stabilų siurbimą net ir ant lengvų, minkštų medžiagų
Patobulintas sandarinimo efektyvumas
Speciali sijono struktūra pagerina sandarumą ir kontakto stabilumą
Sumažina vakuumo nuotėkį didelės spartos automatizavimo metu
Higienos medžiagų parinktys
Mėlyna silikoninė medžiaga padeda aptikti užterštumą
Tinka maisto perdirbimo, kosmetikos ir farmacijos pramonei
Pramoninis suderinamumas
Plėvelės adsorbcijos vakuuminiai siurbtukai ZP3P-PT yra suderinami su:
Automatizuotos pakavimo linijos
Logistikos rūšiavimo sistemos (pvz., kurjerių maišų tvarkymas)
Elektroninės prekybos sandėlio automatizavimas
Elektroninių komponentų pakavimo procesai
Jie ypač veiksmingi didelio tikslumo paėmimo ir padavimo sistemoms, kuriose tvarkomos plonos, lanksčios medžiagos.
Papildomi privalumai
Tinka etileno lakštams, plastikinėms plėvelėms ir lanksčioms pakavimo medžiagoms
Palaiko lengvosios pramonės automatiką laikantis griežtų higienos reikalavimų
Užtikrina saugų naudojimą nepažeidžiant ir nedeformuojant ruošinio

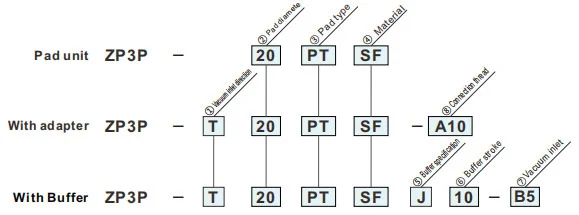

Kaip užsisakyti
- Tinka plėvelės pakavimui
- Mėlynos spalvos padukas
- Sumažėjęs nuotėkis
- Ant plonų ruošinių (plėvelės, vinilo ir kt.) susidarančių raukšlių mažinimas adsorbcijos metu
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ②Pamušalo skersmuo (mm) | |
| 15 | ø15 |
| 20 | ø20 |
| 25 | ø25 |
| 35 | ø35 |
| 50 | ø50 |
| ③Trinkelės tipas | |
| PT | Plonasluoksnio sijono tipas |
| ④ Medžiaga | |
| SF | Silikono guma |
| ⑤Buferio specifikacija | |
| J | Besisukantis |
| K | Nesisukantis |
| ⑥ Buferio eiga | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑦ Vakuuminis įvadas | ø20,ø25 | ø35,ø50 | ||
| Moteriškas siūlas | B5 | M5 × 0,8 | ● | ● |
| B01 | Rc1/8 | 一 | ● | |
| Tvirtinimas vienu prisilietimu | 04 | ø4 | ● | 一 |
| 06 | ø6 | ● | ● | |
| 08 | ø8 | 一 | ● | |
| Spygliuočių tvirtinimas | N4 | ø4 nailono vamzdeliai | ● | 一 |
| U4 | ø4 minkštas vamzdelis | ● | 一 | |
| N6 | ø6 nailono vamzdeliai | ● | ● | |
| U6 | ø6 minkštas vamzdelis | ● | ● | |
| ⑧ Jungties sriegis | ø20,ø25 | Ø35,ø50 | ||
| Vyriškas siūlas | A5 | M5x0,8 | ● | — |
| A10 | M10x1 | 一 | ● | |
| A12 | M12x1,75 | 一 | ● | |
| AG1 | G1/8 | ● | ● | |
| AG2 | G1/4 | 一 | ● | |
| AG3 | G3/8 | 一 | ● | |
| Moteriškas siūlas | B5 | M5x0,8 | ● | 一 |
| B8 | M8x1,25 | 一 | ● | |
| Vyriškas siūlas | A12-B5 | M12x1 | ● | 一 |
| A12-06 | M12x1 | ● | 一 | |
| AL14 | M14 × 1 | 一 | ● | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
