Didelio standumo vakuuminiai siurbtukai ZP3E
Didelio standumo vakuuminiai siurbtukai ZP3E yra skirti krauti didelius arba porėtus ruošinius. Su grioveluotu sandarinimo paviršiumi ir akordeono struktūra užtikrina tvirtą sukibimą su nelygiais paviršiais. Idealiai tinka stiklui, metalo lakštams ir pakuotėms, jie užtikrina stabilų sukibimą, nežymėjimą ir patikimą veikimą didelio srauto automatizavimo sistemose. Jis taip pat plačiai naudojamas gamybos linijose įvairiose pramonės šakose, įskaitant elektronikos gamybą, automobilių surinkimą ir logistikos rūšiavimą.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

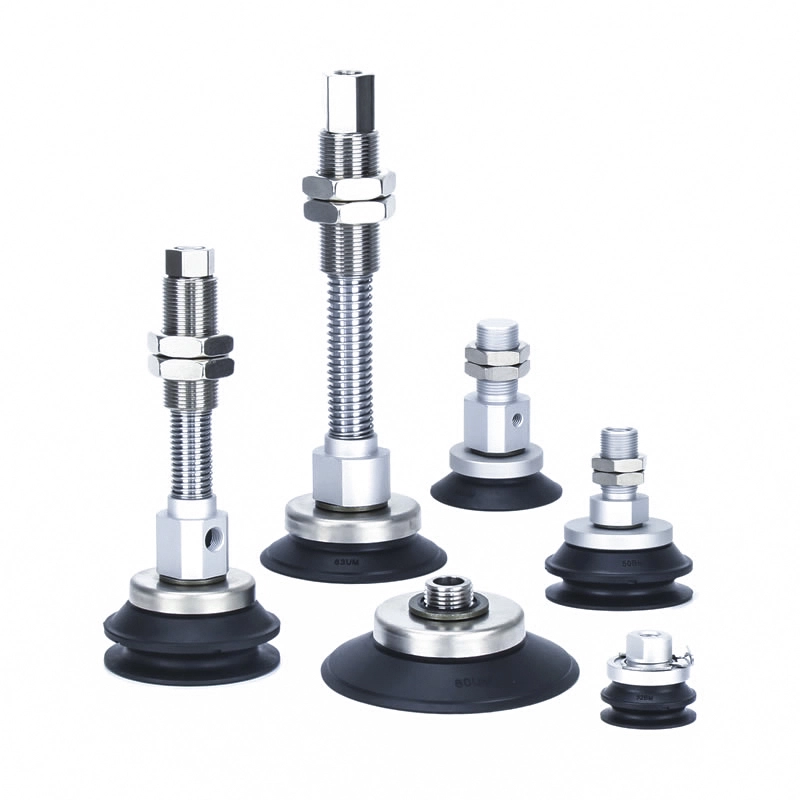

Didelio standumo vakuuminiai siurbtukai ZP3E

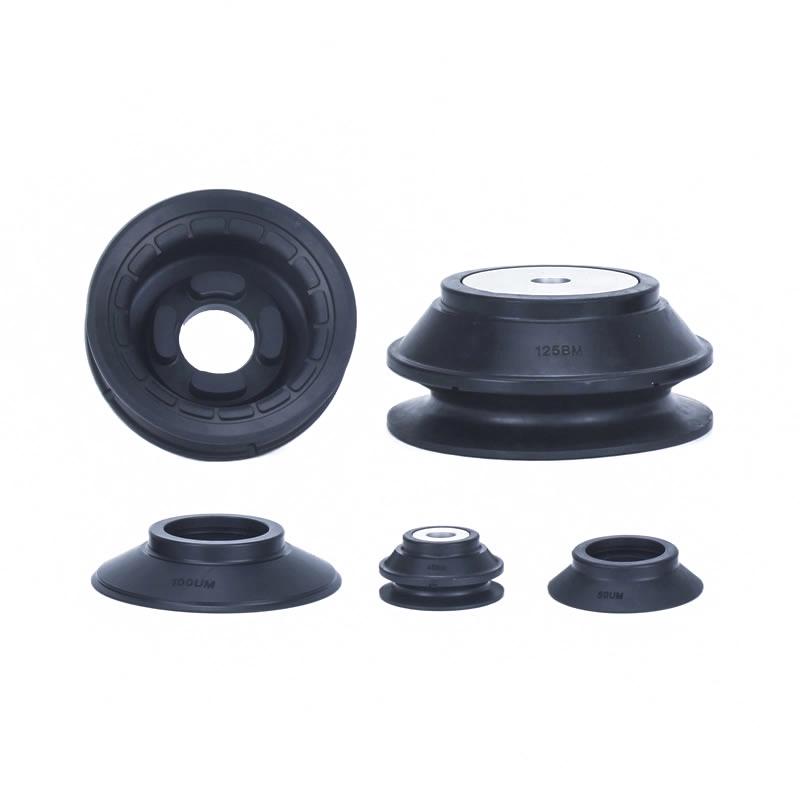

ZP3E serijos didelio standumo vakuuminis padas

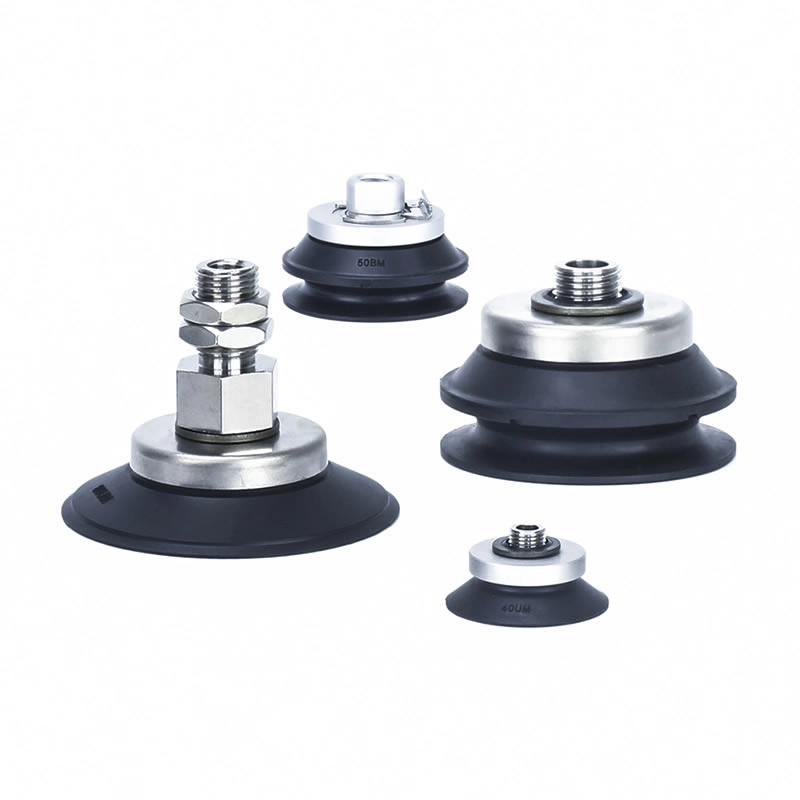

ZP3E-T serija su adapteriu, didelio tvirtumo vakuuminėmis trinkelėmis

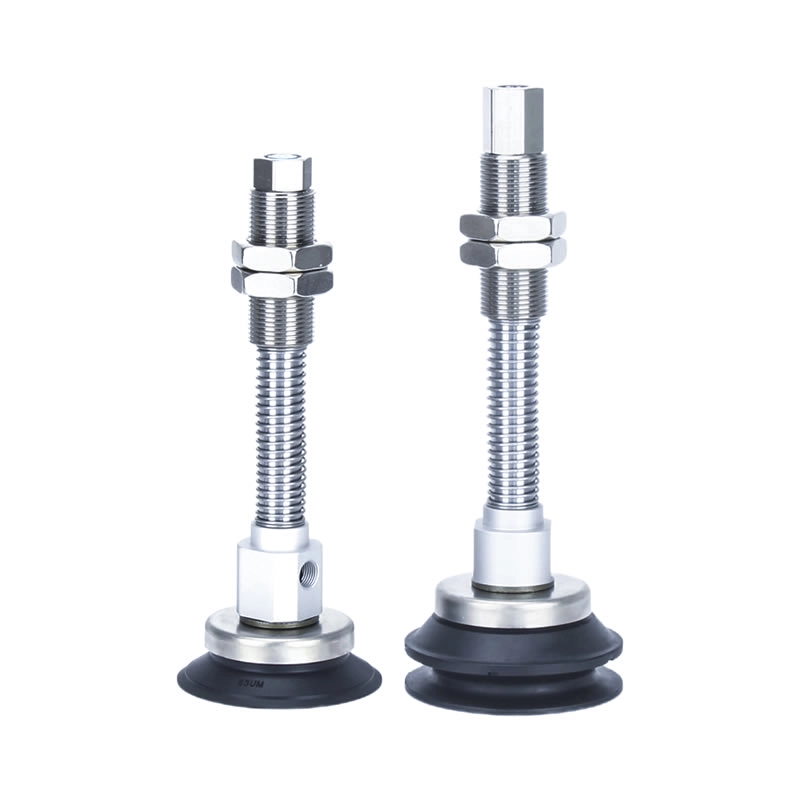

ZP3E-T serija su buferinėmis didelio standumo vakuuminėmis trinkelėmis

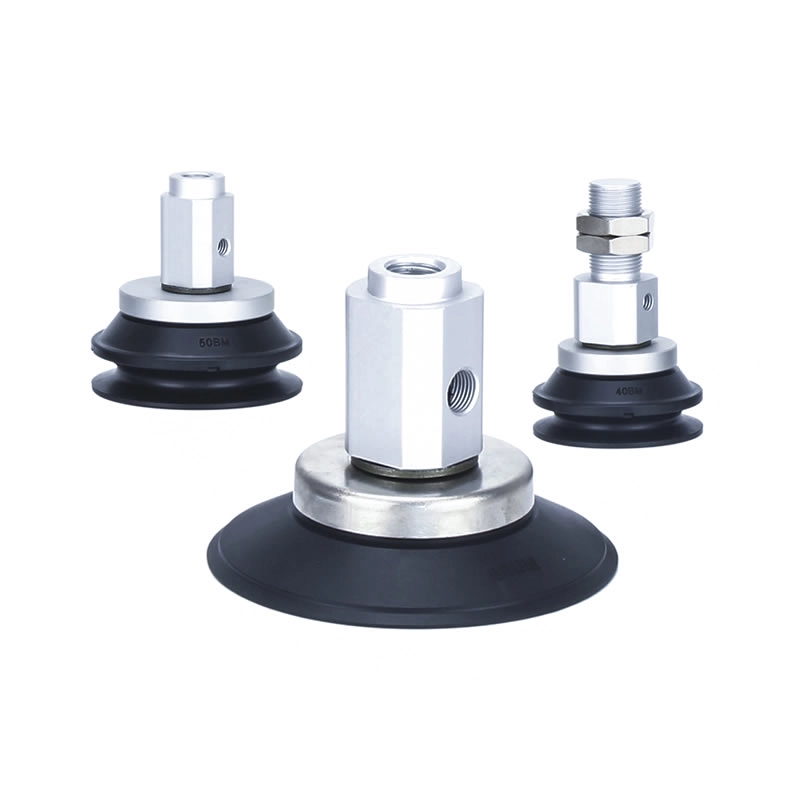

ZP3E-Y serija su adapteriu, didelio tvirtumo vakuuminėmis trinkelėmis
ZP3E-Y serija su buferinėmis didelio standumo vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Didelio standumo vakuuminiai siurbtukai ZP3E yra pramoninio lygio vakuuminiai puodeliai, skirti didelės apkrovos, didelio ploto ruošinio tvarkymui. Jie idealiai tinka darbams, kuriems reikalingas stiprus sukibimas, didelis sandarumas ir stabilus sukibimas, net ir ant nelygių ar šiek tiek pralaidžių paviršių.
Pagrindinės savybės
Galimybė valdyti didelius krovinius
Didelio standumo vakuuminiai siurbtukai ZP3E yra sukurti specialiai dideliems ir sunkiems ruošiniams, tokiems kaip kartonas, stiklo plokštės ir metalo lakštai.
Skersmens diapazonas:Nuo 32 mm iki 125 mm
Galimos vieno sluoksnio ir dviejų sluoksnių konfigūracijos
Patobulintas sandarinimo efektyvumas
Su grioveliais siurbiamas paviršius pagerina sukibimo stabilumą ir palaiko vakuumą
Akordeono formos sandarinimo konstrukcija prisitaiko prie pasvirusių ar nelygių paviršių
Užtikrina patikimą sukibimą net ir lenktiems ar netaisyklingiems ruošiniams
Optimizuotas porėtoms medžiagoms
Tinka kartonui, kartonui ir kitoms laidžioms medžiagoms
Efektyviai veikia su didelio srauto vakuuminėmis sistemomis
Išlaiko pastovų siurbimą nepaisant nedidelio oro nuotėkio
Lankstus montavimas
Kelios montavimo parinktys skirtingoms automatikos sąrankoms
Suderinamas su robotizuotomis rankomis ir automatizuotomis gamybos linijomis
Programos
Pramonės automatikos įranga
Popieriaus dėžučių formavimo mašinos:Kartono lakštų transportavimas ir išdėstymas
Pakavimo sistemos:Sukraukite ir perkelkite sunkias dėžes ir medžiagas
Robotų automatika:Stabilus sugriebimas ir greitas atleidimas surinkimo linijose
Ruošinio tvarkymas
Stiklo apdirbimas:Lygių, sunkių stiklo plokščių tvarkymas be žymių
Metalo ir plastiko lakštai:Plieninės plokštės, aliuminio lakštai ir storos plastikinės lentos
Logistika ir sandėliavimas:Automatizuotas sunkių produktų krovimas
Našumo privalumai
Didelio standumo konstrukcija užtikrina stabilumą dirbant su didele apkrova.
Nežymintis dizainas apsaugo jautrius paviršius, tokius kaip stiklas, nuo pažeidimų.
Tvirta vakuumo išlaikymo galimybė užtikrina patikimą veikimą sudėtingoje aplinkoje.
Didelio standumo vakuuminiai siurbtukai ZP3E tinka naudoti elektronikos, automobilių, logistikos ir gamybos pramonėje.
Kodėl verta rinktis Kinijoje pagamintus ZP3E vakuuminius puodelius
Ekonomiškai efektyvi gamyba su patikimu veikimu
Subrendusi technologija, naudojant aukštos kokybės silikoną ir pažangų vakuuminį sandarinimą
Platus gaminių asortimentas, atitinkantis įvairius pramonės poreikius
Stabili tiekimo grandinė užtikrina greitą ir nuoseklų pristatymą

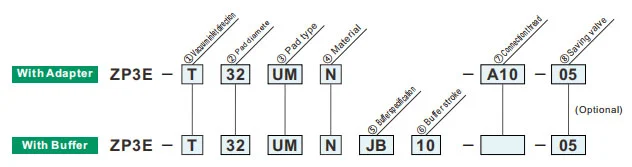

Kaip užsisakyti
| ②Trinkelės skersmuo (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Trinkelės tipas | |
| UM | Plokščias tipas su grioveliu |
| BM | Silfono tipo su briaunomis ir grioveliu |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑧Plate | |
| Nulis | Be plokštelės |
| P | Su lėkšte |
|
Modelis
②Trinkelės skersmuo (mm)
|
Plokščias tipas su grioveliu (UM) | Silfono tipas su briaunomis ir grioveliu (BM) | ||||||||||||
| 32 | 40 | 50 | 63 | 80 | 100 | 125 | 32 | 40 | 50 | 63 | 80 | 100 | 125 | |
| ZP3EA-P1 | ● | ● | — | — | — | — | — | ● | ● | — | — | — | — | — |
| ZP3EA-P2 | — | — | ● | — | — | — | — | — | — | ● | — | — | — | — |
| ZP3EA-P3 | — | — | — | ● | ● | — | — | — | — | — | ● | — | — | — |
| ZP3EA-P4 | — | — | — | — | — | ● | — | — | — | — | — | ● | — | — |
| ZP3EA-P5 | — | — | — | — | — | — | ● | — | — | — | — | — | ● | — |
| ZP3EA-P6 | — | — | — | — | — | — | — | — | — | — | — | — | — | ● |
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| Y | Šoninis |
| ②Trinkelės skersmuo (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Trinkelės tipas | |
| UM | Plokščias tipas su grioveliu |
| BM | Silfono tipo su briaunomis ir grioveliu |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑦ Vakuuminis įvadas | ZP3E-T /Vertikali | ZP3E-Y /Šoninis | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| Vyriškas siūlas | A10 | M10 x 1 | ● | — | — | — |
| AG1 | G1/8 | ● | — | — | — | |
| A16 | M16 x 1,5 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Moteriškas siūlas | B8 | M8 x 1,25 | ● | — | ● | — |
| B10 | M10 x 1,5 | ● | — | — | — | |
| B12 | M12 x 1,75 | — | ● | — | ● | |
| B18 | M18 x 1,5 | — | ● | — | — | |
| ⑤Buferio specifikacija | |
| JB | Besisukantis (žalvaris, su įvorėmis) |
| JF | Besisukantis (plieninis, su įvore) |
| KB | Nesisukantis (žalvaris, su įvore) |
| ⑦ Vakuuminis įvadas | A14 | Nulis | A18 | Nulis | |
| M14x1 | M18x1,5 | M18x1,5 | M22x1,5 | ||
| ⑥ Buferio eiga | ø32 ~ ø50 | ø32 ~ ø50 | ø63 ~ ø80 | ø63 ~ ø125 | |
| 10 | 10 mm | ● | ● | ● | ● |
| 20 | 20 mm | ● | — | — | — |
| 25 | 25 mm | — | ● | ● | ● |
| 30 | 30 mm | ● | ● | ● | ● |
| 50 | 50 mm | — | ● | ● | ● |
| 75 | 75 mm | — | ● | ● | ● |
| 100 | 100 mm | — | — | — | ● |
| ⑧ Taupymo vožtuvo fiksuota anga | |||
| dydis (mm) |
Trinkelės skersmuo | ||
| ø32 ~ ø50 | ø63 ~ ø125 | ||
| 05 | ø0,5 | ● | — |
| 07 | ø0,7 | ● | — |
| 10 | ø1,0 | ● | — |
| 01 | Nuoroda SVKS |
— | ● |
| 02 | — | ● | |
| 03 | — | ● | |
| 04 | — | ● | |
| 05 | — | ● | |
| 06 | — | ● | |
| 07 | — | ● | |
| 08 | — | ● | |
Pavasario reaktyvioji jėga
| Sujungimo sriegis | Priveržimo momentas ± 5 % [N·m] | Buferio eiga (mm) | Spyruoklės reaktyvioji jėga[N] | ||
| Žalvaris, su įvorėmis (JB/KB) | Plieninis, su įvore (JF) | Esant 0 smūgiui | Esant pilnam smūgiui | ||
| M14x1 | 6.5 | — | 10 | 3 | 4.5 |
| 20 | 5 | ||||
| 30 | 5.2 | ||||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
