Vakuuminio trinkelių priežiūra: praktinės priežiūros vadovas naujokams, pradedantiems siurbti

Kai pradėjau dirbti pneumatikoje, vadovas man pasakė tai, ko iki galo neįvertinau tik po daugelio metų: „Siurbtukas pats nesusidėvi. Jis tiesiog apleidžiamas, kol sugenda“.

Daugumai nepavykovakuuminiai trinkelėsEsu mačiusi, kad parduotuvių grindyse nebuvo sumuštos į nuodėmę dėl sunkaus darbo – jie buvo ignoruojami išėjus į pensiją. Šis vadovas skirtas inžinieriams ir technikai, kurie dar nepažįsta vakuuminio valdymo ir nori, kad siurbtukai veiktų ilgiau ir mažiau dramos.

Pirmiausia žinokite įspėjamuosius ženklus

Prieš kurdami priežiūros rutiną, turite atpažinti, kada kažkas neveikia. Per daug žmonių laukia, kol trinkelė numes ruošinį, prieš pradėdami tirti. Tada jau per vėlu.

Stebėkite šiuos šešis signalus:

• Ciklo laikas šliaužia aukštyn
• Kartais pasitaikantys sukibimo gedimai arba paslydimas
• Sandarinimo lūpa atrodo blizgi arba riebi
• Matomi įtrūkimai ar iškrypimai ant lūpos
• Apdorojus ruošinius, pradeda matytis žymės
• Vakuuminio matuoklio rodmenys yra daugiau nei 10 % mažesni už užregistruotą pirmojo paleidimo metu

Bet kurio iš jų pakanka sustoti ir ištirti. Nelaukite, kol nukritusi dalis pradžiugins jūsų dieną.

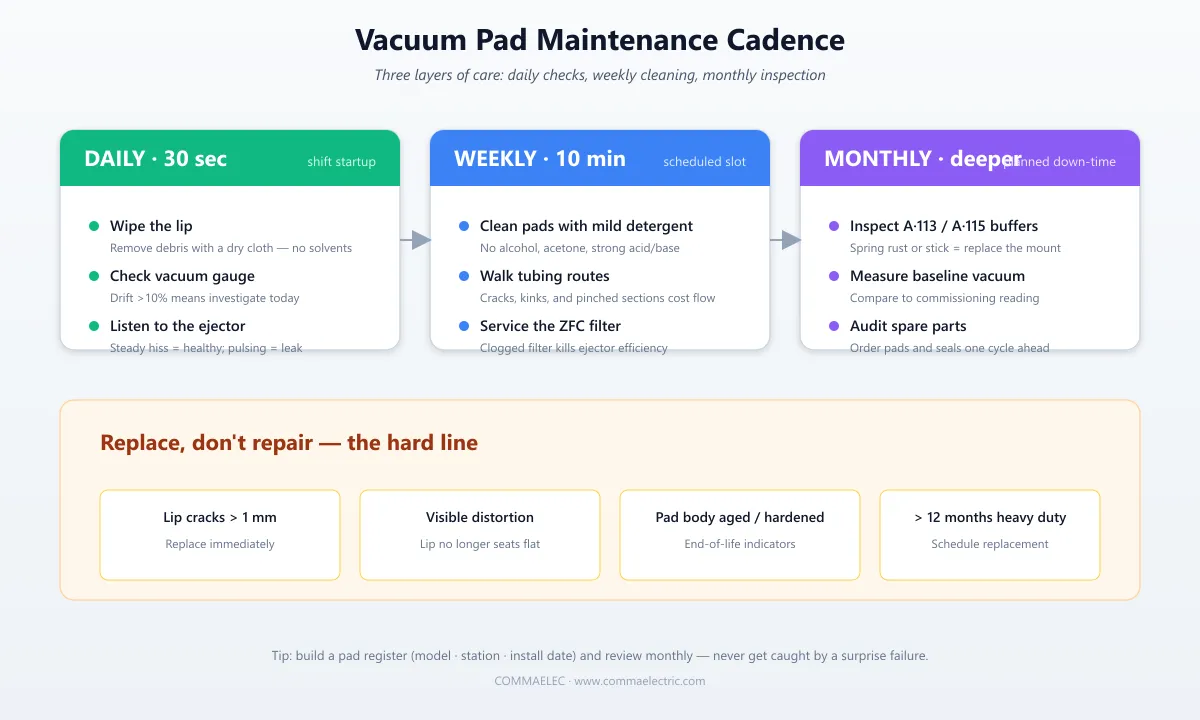

Kasdien: užtenka 30 sekundžių

Priežiūra nėra didelis projektas.Svarbiausi dalykai užtrunka mažiau nei minutę.

Prieš paleisdami pažiūrėkite į lūpą.Ankstesnės pamainos šiukšlės – pakuotės atraižos, popieriaus dulkės, alyvos plėvelė, drožlės – ardo sandariklį. Nuvalykite švaria sausa šluoste. Praleiskite tirpiklius; pakanka sauso audinio.

Pažvelkite į vakuumo matuoklįe. Daugumoje sąrankų yra matuoklis šalia ežektoriaus. Atkreipkite dėmesį į rodmenis, kai sistema naujai paleidžiama. Palyginkite kasdien. Iki 5% dreifas yra normalus triukšmas. Daugiau nei 10% reiškia, kad kažkas pasikeitė.

Klausykite išmetimor.Sveikas vakuuminis generatorius turi nuolatinį šnypštimą. Jei jis tampa garsesnis, nuobodesnis arba pradeda pulsuoti, tikriausiai kažkur nesandara arba užsikimšęs filtras.

Šie trys patikrinimai kartu trunka apie 30 sekundžių ir laikomi kasdieniu visos vakuumo grandinės sveikatos patikrinimu.

Kas savaitę: 10 minučių yra pakankamai

Kartą per savaitę užblokuokite fiksuotą laiką ir peržiūrėkite šį sąrašą.

Nuvalykite pagalvėles. Nuplaukite šiltu vandeniu ir švelniu neutraliu plovikliu.Venkite alkoholio, acetono, stiprių rūgščių ir stiprių bazių – jie ardo NBR, silikoną, poliuretaną ir daugumą elastomerų molekuliniu lygiu. NBR brinksta kai kuriuose tirpikliuose; stiprioje rūgštyje silikonas tampa trapus.

Išdžiovinkite natūraliai arba naudokite žemo slėgio oro pistoletą.Nesprogdinkite aukšto slėgio oro pistoleto iš arti – deformuosite sandarinimo lūpą.

Eikite vamzdžių keliu.Ieškokite įtrūkimų, sukietėjimų, įlinkimų ar suspaustų dalių. Suspausti vamzdeliai yra vienas iš dažniausiai pasitaikančių tylių pneumatinių sistemų gedimų: vamzdžiai, įstrigę po kabelių loveliais arba spaudžiami judančių ašių, lėtai sukuria „hantelio“ skerspjūvį viduje, o srauto nuostoliai gali viršyti 30%.

Išvalykite arba prižiūrėkite vakuuminį filtrą.COMMAELEC ZFC serijos vakuuminiai filtrai ir HFL inline filtrai turi permatomą dubenį. Kai pasikeičia spalva, prižiūrėkite. Filtras iš esmės yra vakuuminės sistemos plaučiai – kai jis užspringsta, ežektorius veikia sunkiau, sunaudoja daugiau energijos ir miršta jaunesnis.

Kas mėnesį: šiek tiek išsamesnis

Mėnesiniai patikrinimai yra gilesni.

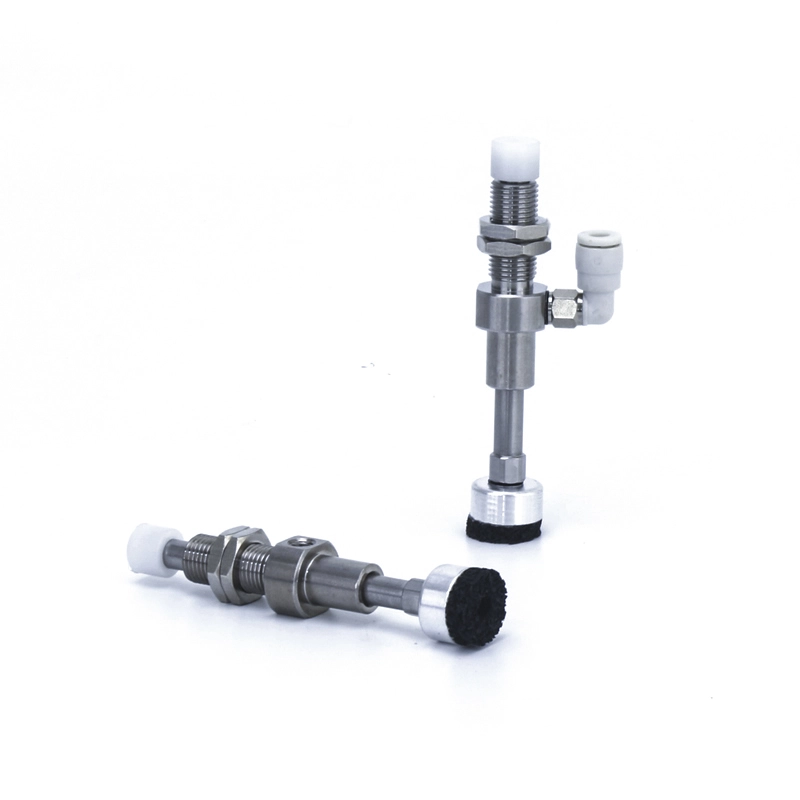

Patikrinkite spyruoklinius laikiklius.COMMAELEC A·113 vidinė spyruoklė ir A·115 išorinė spyruoklinė buferio laikikliai veikia kaip amortizatoriai tarp roboto ir trinkelės. Jei matote rūdis, prilipimą arba spyruoklę, kuri po suspaudimo negrįžta, pakeiskite ją. Sugedęs buferis leidžia smūgiams patekti tiesiai į sandarinimo lūpą ir ši žala yra negrįžtama.

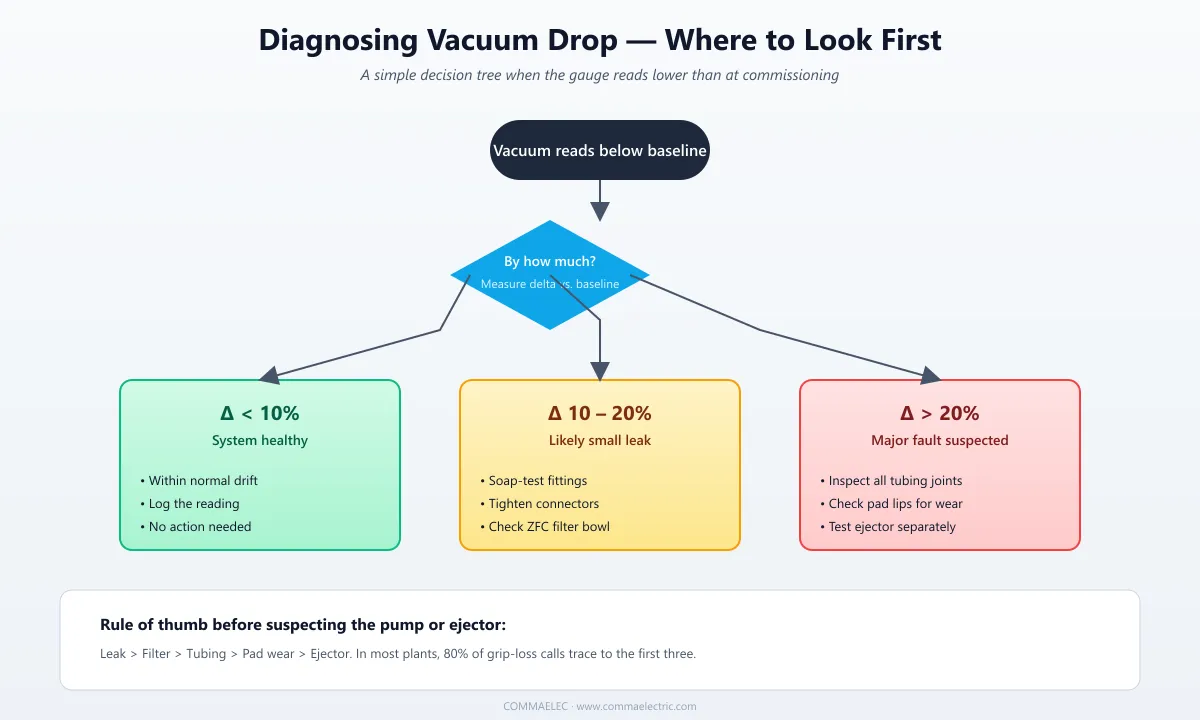

Išmatuokite vakuumo lygį.Atjunkite siurbtuką nuo ruošinio ir nuskaitykite vakuumą išmetimo pusėje. Palyginkite su pradine linija, kurią užfiksavote paleidimo metu:

• Mažiau nei 10% kritimas → sistema sveika
• 10–20% kritimas → tikėtinas nedidelis nuotėkis; patikrinti jungiamąsias detales
• Daugiau nei 20 % kritimo → patikrinkite vamzdelius, jungiamąsias detales, lūpas ir patikrinkite, ar nesusidėvėjo

Audito atsarginės dalys.Pagalvės korpusai paprastai tarnauja nuo 6 iki 12 mėnesių, priklausomai nuo darbo ciklo. Sandarikliai ir O-žiedai susidėvi greičiau. Kartą per mėnesį patikrinkite atsargas ir užsisakykite pakaitalų mėnesį anksčiau, nei reikės. Mačiau, kad gamybos linijos sustoja dėl vieno trūkstamo O žiedo – neleiskite tai būti jūs.

Kada turėtumėte pakeisti, o ne taisyti

Kai kurios sąlygos reiškia, kad įklotas baigtas – nebandykite jo maitinti kartu.

• Įtrūkimai gilesni nei 1 mm lūpoje
• Matomas iškraipymas; lūpa nebesėdi plokščia
• Pagalvėlės korpusas pažeistas, sukietėjęs arba pasenęs
• Ta pati trinkelė eksploatuojama daugiau nei 12 mėnesių esant dideliam apkrovimui

Pagunda stumti trinkelę per „dar vieną pamainą“. Vakuuminiai gedimai atsiranda akimirksniu: tą akimirką, kai nutrūksta sandariklis, dalis nukrenta. Žinokite, kur yra linija, ir neperžengkite jos, kad sutaupytumėte vieną pakeitimo ciklą.

Trys įpročiai, kuriuos verta sukurti

Kai kurie paskutiniai įpročiai, jei pradedate.

Turėkite registrą. Paprasta skaičiuoklė veikia:trinkelės modelis, stotis, įrengimo data, pakeitimo data. Peržiūrėkite jį kas mėnesį ir niekada nenustebsite dėl staigaus nesėkmės.

Nufotografuokite senas trinkeles, kai jas pakeisite.Nauji technikai dažnai negali pasakyti, ar naudota trinkelė pažeista, ar tik naudota. Nuotraukų biblioteka greitai sukuria jūsų nuorodą.

Palaikykite ryšį su tiekėju. COMMAELECjau daugiau nei dešimtmetį gamina pneumatinius vakuuminius komponentus. Kai atsidursite nepažįstamoje situacijoje, patyręs programų inžinierius gali sutaupyti valandų spėlionių.

Vakuuminis padasdizainas nesudėtingas, tačiau norint pasiekti ilgą tarnavimo laiką, reikia nuosekliai atlikti smulkias detales. Sukurkite tai, kas išdėstyta, į raumenų atmintį ir jūsų pagalvėlės tarnaus ilgiau nei šalia esančioje įlankoje.

Dažnai užduodami klausimai

Kaip dažnai turėčiau pakeisti siurbtuką?

Kas 6–12 mėnesių yra įprastas intervalas. Aukšto dažnio ciklai (daugiau nei 10 kartų per minutę), aukšta temperatūra ir riebi aplinka sutrumpina tarnavimo laiką.

Mano trinkelės sukibimas silpsta – ar sugenda vakuuminis siurblys?

Nebūtinai. Patikrinkite, ar nėra nuotėkio, patikrinkite filtrą, patikrinkite vamzdelius ir tik tada įtarkite siurblį. Dauguma sukibimo praradimo kyla iš pirmųjų trijų.

Ant lūpų yra aliejus, kuris nenusiplauna. Kas dabar?

Maždaug penkias minutes pamirkykite šiltame vandenyje su neutralia plovikliu, tada švelniai nuvalykite minkštu skudurėliu. Nedidelis izopropilo alkoholio kiekis veikia, tačiau venkite stiprių tirpiklių.
