Be žymių vakuuminiai siurbtukai ZP3

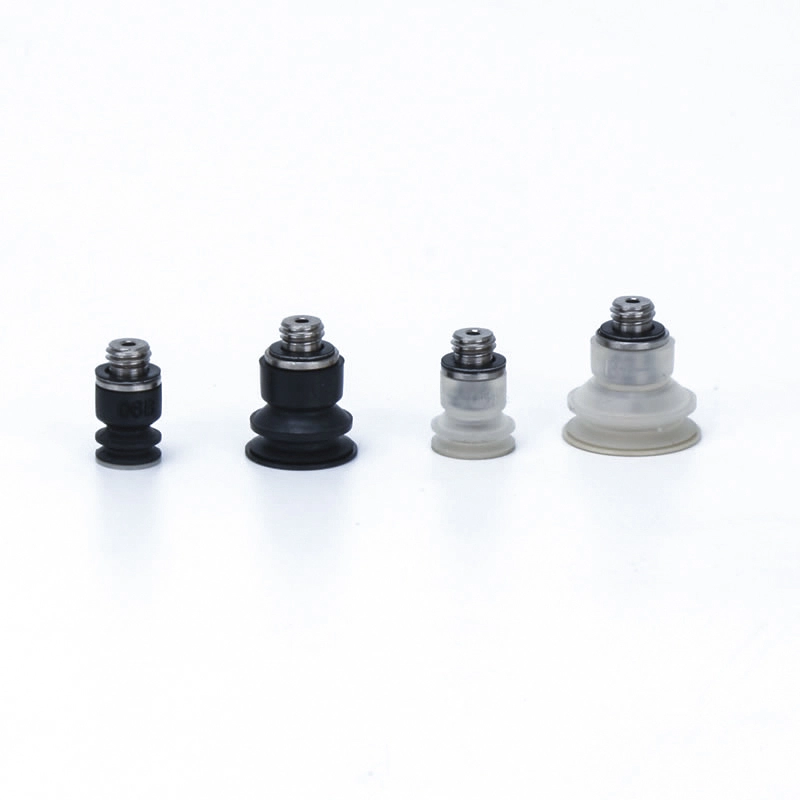

„Commaelec“ vakuuminiai siurbtukai ZP3 be žymių yra kompaktiški siurbtukai (φ4–16 mm) su įmontuotais teleskopiniais buferiais, kad būtų kuo mažiau dulkių. Idealiai tinka fotovoltinėms plokštėms, puslaidininkinėms plokštelėms, optiniams lęšiams, OLED/LCD plokštėms ir medicininiams komponentams, jie siūlo pritaikytas parinktis, lankstų montavimą, antistatines medžiagas ir nerūdijančio plieno priedus.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Be žymių vakuuminiai siurbtukai ZP3
ZP3 serijos dervos tvirtinimo padėklas be žymių
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius

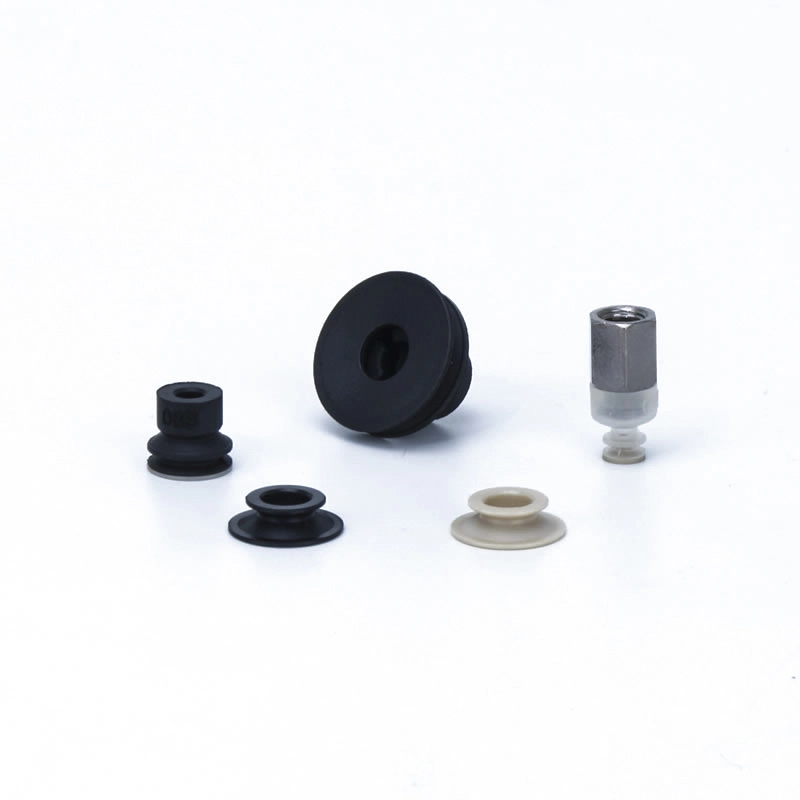

Vakuuminiai siurbtukai be žymių ZP3 yra tikslaus dizaino mini siurbtukai, pagaminti Kinijoje, suprojektuoti taip, kad sutvarkytų subtilius paviršius nesukeldami įbrėžimų ar žymių. Pagaminti iš aukštos kokybės silikono ir pasirenkamų PEEK priedų, užtikrina patikimą sukibimą, minimalų dulkių susidarymą ir stabilų vakuuminį veikimą. Šie siurbtukai idealiai tinka automatizuoti jautriose pramonės šakose, tokiose kaip elektronika, fotoelektra ir medicinos prietaisai.
Programos
Fotovoltinės plokštės:Saugus transportavimas ir montavimas nepažeidžiant stiklo paviršių.
Puslaidininkinės plokštelės (silicis):Tikslus trapių plokštelių valdymas gamybos metu.
Optiniai lęšiai (stiklas / derva):Saugi rankena objektyvo surinkimui nepažeidžiant paviršiaus.
Elektroniniai ekranai (OLED / LCD skydeliai):Perkėlimas ir išdėstymas be įbrėžimų.
Medicinos prietaiso komponentai:Saugiai tvarkykite chirurginių instrumentų priedus arba subtilias dalis.
Pagrindinės savybės
Dizainas be ženklų:Apsaugo nuo įbrėžimų ar paviršiaus pažeidimų tvarkymo metu.
Kompaktiškas dydis:Galimi nedideli skersmenys (4–16 mm), tinka ankštoms erdvėms.
Aukštos kokybės medžiagos:Nežymūs vakuuminiai puodeliai yra silikoniniai ir PEEK variantai, pasižymintys puikiu cheminiu atsparumu ir atsparumu karščiui.
Minimalus dulkių kiekis:Integruotas teleskopinis buferis sumažina dulkių susidarymą jautrioje aplinkoje.
Lankstus montavimas:Vertikali arba šoninė vakuumo įleidimo angos orientacija; gali būti adapteriai arba nerūdijančio plieno laikikliai.
Pritaikomos parinktys:Pritaikomi sprendimai specifiniams pramonės poreikiams.
DUK
1 klausimas: kurioms pramonės šakoms šie siurbtukai naudingiausi?
A: Elektronika, fotoelektra, optika, puslaidininkiai ir tiksli medicinos gamyba.
2 klausimas: Ar galiu pritaikyti siurbtuko dydį ar medžiagą?
A: Taip, be žymių vakuuminiai siurbtukai ZP3 yra įvairių skersmenų, iš silikono arba PEEK medžiagų ir pasirenkamų antistatinių arba nerūdijančio plieno priedų.
3 klausimas: kaip šie puodeliai sumažina paviršiaus pažeidimus?
A: Minkštos, labai elastingos medžiagos ir tikslus vakuumo slėgio valdymas užtikrina, kad kėlimo ir pastatymo metu neatsirastų įbrėžimų ar žymių.
Kaip užsisakyti
- Ant ruošinio nelieka adsorbcijos žymių (gumos sudedamųjų dalių).

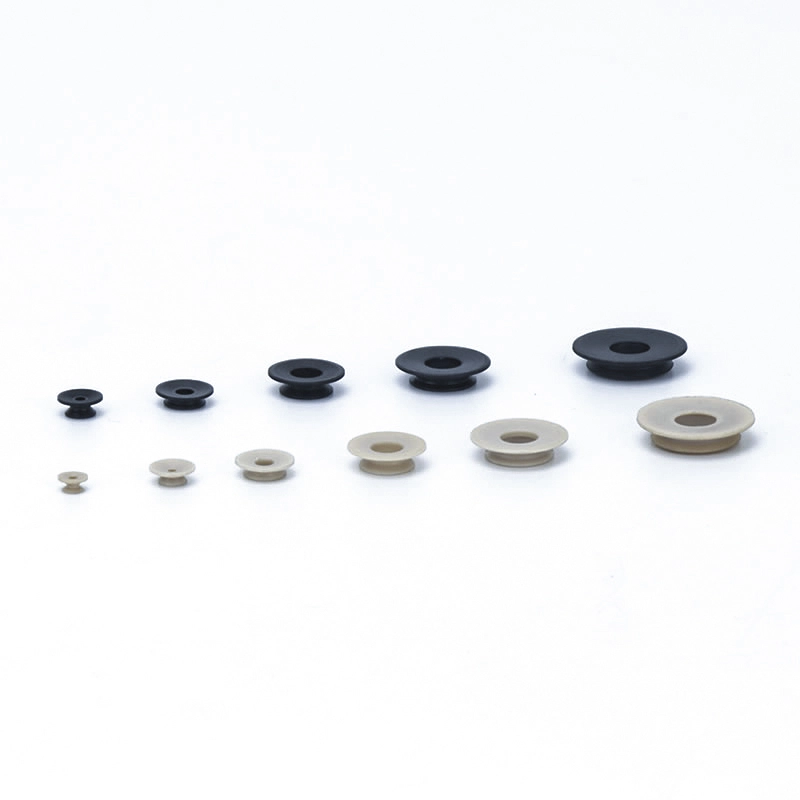

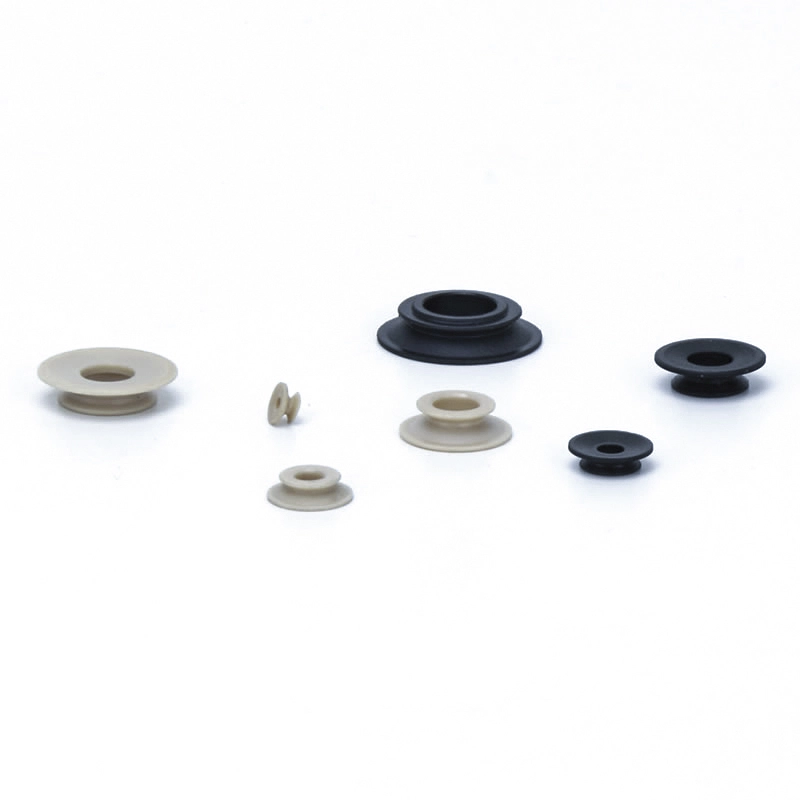

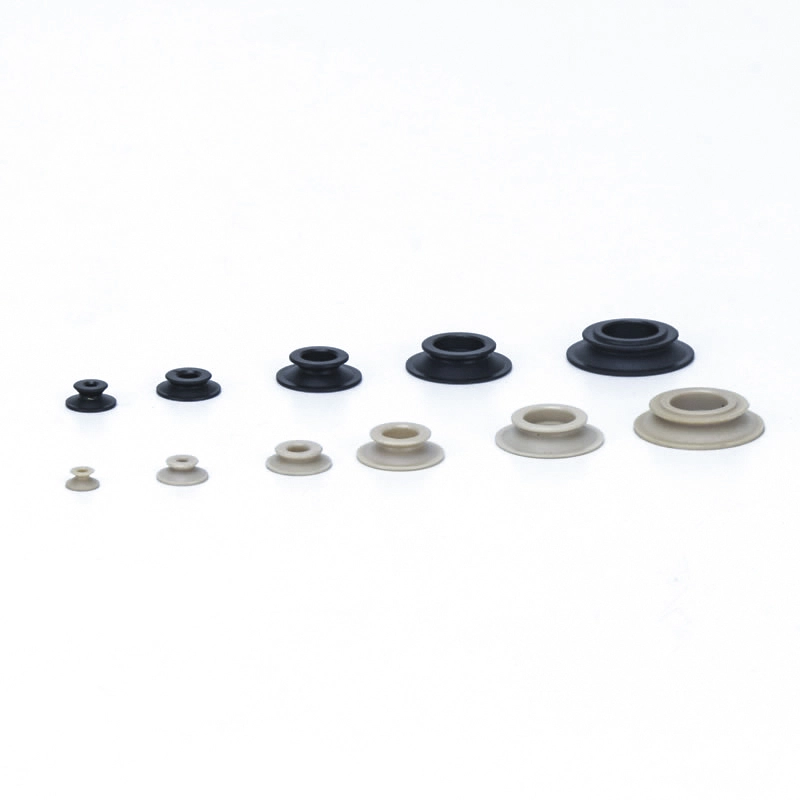

>Vengia tiesioginio ruošinio ir gumos sąlyčio, įrengiant PEEK priedą prie silfono trinkelės, kad būtų išvengta guminių sudedamųjų dalių pernešimo. - Idealiai tinka ZP3 serijos silfonams (nuo ø4 iki ø16)
| ②Trinkelės skersmuo (mm) | |
| Simbolis | Taikomas padas |
| 04 | ZP3-04B |
| 06 | ZP3-06B |
| 08 | ZP3-08B |
| 10 | ZP3-10B |
| 13 | ZP3-13B |
| 16 | ZP3-16B |
| ③ Tvirtinimo medžiaga | |
| P | PEEK |
| GP | Laidus PEEK |
| M | POM |
| GM | Laidus POM |
- Užsakydami su trinkelėmis, po trinkelės dalies numeriu pažymėkite „*“, kaip parodyta žemiau. Atkreipkite dėmesį, kad padėklas pristatomas ne su surinktu priedu.
- Kai priedas pagamintas iš laidžios PEEK, naudokite laidžią medžiagą.
- Prieš naudodami priedą, išvalykite gaminį.
- Šis gaminys po apdirbimo nėra valomas. Jei gaminys naudojamas tokios būklės, kokios jis buvo išsiųstas, ant ruošinių gali likti likučių. Išvalykite prieš naudojimą.
- Jei kontaktas su kieta medžiaga kelia problemų, nenaudokite šio gaminio.
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
K
Dervos tvirtinimas
| Modelis | øA | øB | øC | D | P | Adapteris padas ne. |
||||||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||||||
| ZP3 | 04 | K |
P GP M GM |
4 | 4.5 | 1.5 | 2.2 | 8.5 | ZP3 | 06 | B |
N S U F GN GS |
| 06 | 6 | 7 | 1.6 | 08 | ||||||||
| 08 | 8 | 9 | 3 | 10 | ||||||||
| 10 | 10 | 11 | 5 | 3.2 | 10.5 | 13 | ||||||
| 13 | 13 | 14 | 7 | 16 | ||||||||
| 16 | 16 | 17 | 8 | 20 | ||||||||
Kai priedas pagamintas iš laidžios PEEK, naudokite laidžią medžiagą.
Nurodytas modelis: ZP3-08KGP Adapterio blokas, skirtas nuorodai: ZP3-08BGN / ZP3-08BGS
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
| Pamušalo tipas | Trinkelės skersmuo (mm) | Taikymas | Tipiški ruošinio paviršiai ir formos | |||||||
| Butas | Pamojavo | Įstrižas | Skirtingi aukščiai | Išgaubtas | Aliejinė | |||||
|
|
|
|
|
|
|||||
| Kompaktiškas P skelbimas | Butas (U) |
|
ø1,5~ø3,5 | Plokščio ir nedeformuoto paviršiaus ruošinių adsorbcijai | ⚪ | X | X | X | X | X |
| Plokščias su grioveliu (UM) |
|
ø4 ~ ø16 | Ruošiniui, kuris gali deformuotis | ⚪ | X | X | X | X | △ | |
| Silfonai (B) |
|
ø4 ~ ø16 | Skirtas nuožulniu paviršiumi ruošinių adsorbcijai | ⚪ | △ | ⚪ | X | △ | X | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
