Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP3E
Didelio standumo rutulinių jungčių vakuuminiai siurbimo puodeliai ZP3E iš Kinijos Commaelec siūlo pritaikytus sprendimus, skirtus didelės apkrovos ir didelio ploto tvarkymui. Su grioveluotu sandarinimo paviršiumi ir rutulinių jungčių konstrukcija užtikrina stabilų sukibimą su nelygiomis arba poringomis medžiagomis. Idealiai tinka stiklui, metalo lakštams ir pakuotėms, jie nepalieka žymių ir patikimai veikia automatinėse sistemose.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

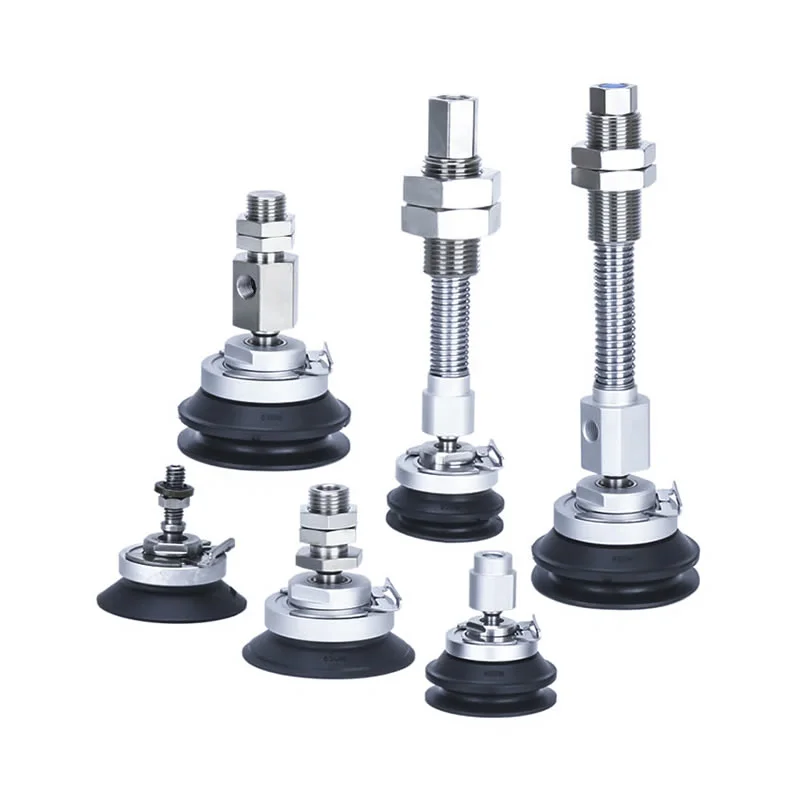

Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP3E

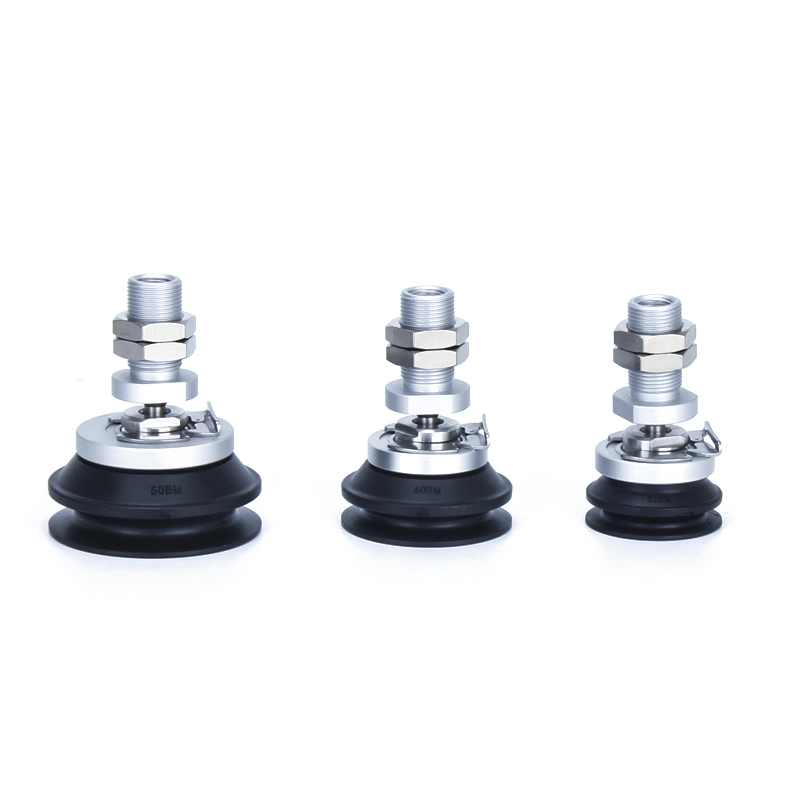

ZP3E-TF serija su adapterio didelio tvirtumo rutulinio jungties tipo vakuuminėmis trinkelėmis

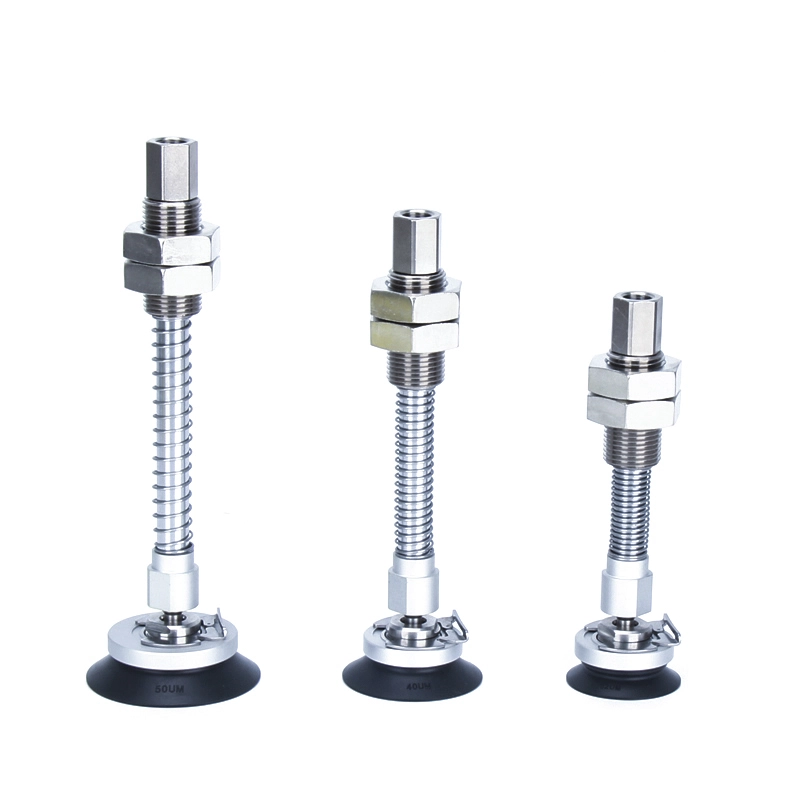

ZP3E-TF serija su buferiniais didelio standumo rutulinių jungčių tipo vakuuminiais trinkelėmis

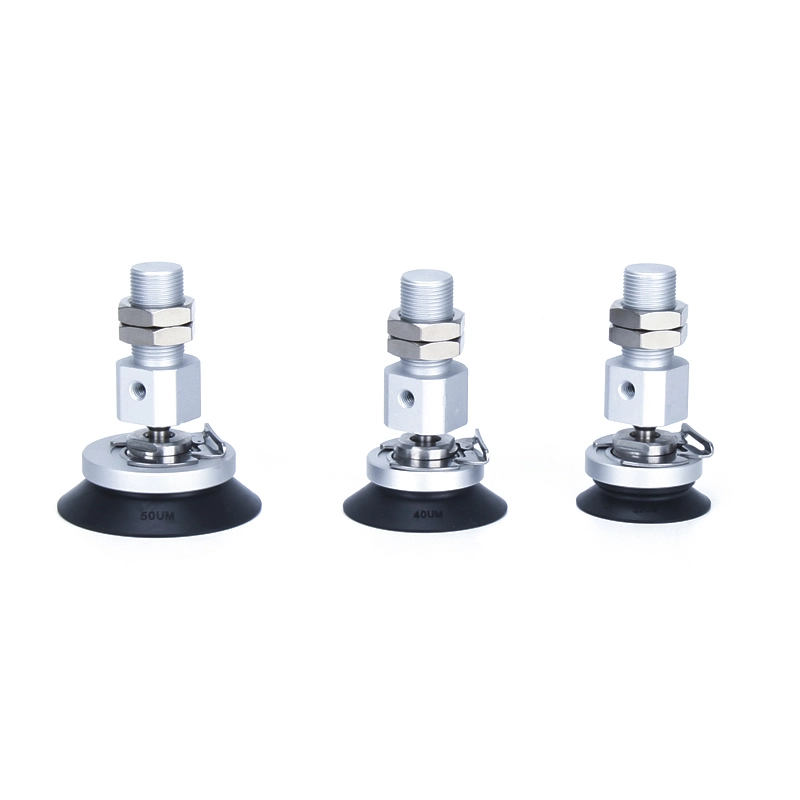

ZP3E-YF serija su adapteriu, didelio tvirtumo rutulinio jungties tipo vakuuminėmis trinkelėmis

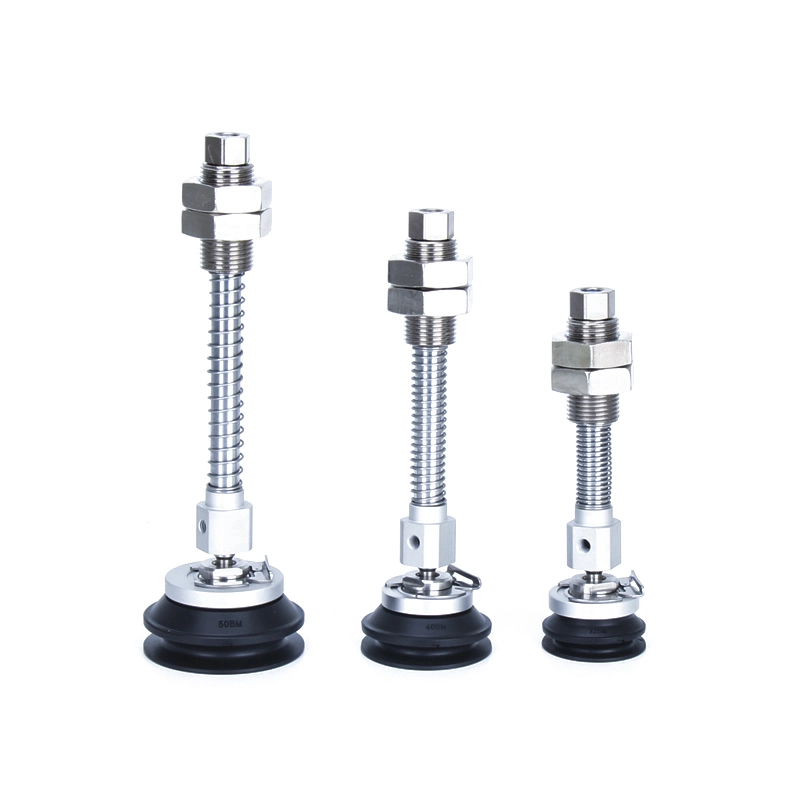

ZP3E-YF serija su buferiniais didelio standumo rutulinių jungčių tipo vakuuminiais trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP3E yra pramoninio lygio vakuuminis siurbtukas, specialiai sukurtas sunkiems, dideliems ar netaisyklingo paviršiaus ruošiniams tvarkyti automatinėse sistemose.
Jo itin tvirta konstrukcija užtikrina stabilų sukibimą su sunkiomis medžiagomis, tokiomis kaip stiklas, metalo lakštai ir kartonas.
Rutulinės jungties konstrukcija leidžia reguliuoti keliais kampais, todėl puodelis automatiškai prisitaiko prie pasvirusių ar netaisyklingų paviršių.
Sandarinimo paviršius su grioveliais padidina vakuumo išlaikymo galimybes, užtikrina veiksmingą siurbimą net ir dirbant su porėtomis medžiagomis.
Ši gaminių serija plačiai naudojama tokiose srityse kaip robotų automatizavimas, pakavimas, automobilių gamyba ir stiklo apdirbimas; jis ypač tinka naudoti, kai reikalaujama itin aukštų sugriebimo jėgos, stabilumo ir lankstumo reikalavimų.
Pagrindinės savybės
**Didelis standumas ir stabilumas**
Ši serija, specialiai sukurta sunkiems ir didelio paviršiaus ruošiniams, pvz., stiklui, metalo lakštams ir kartonui, siūlo nuo 32 mm iki 125 mm skersmens diapazoną su vieno sluoksnio ir dviejų sluoksnių konstrukcijų pasirinkimais. Paviršius turi griovelių tekstūrą, kuri efektyviai padidina vakuumo sulaikymą ir užtikrina sukibimo stabilumą, net ir dirbant su porėtomis medžiagomis.
**Sąnario funkcionalumas**
Įrenginys, kuriame yra integruota rutulinių jungčių struktūra, leidžia lanksčiai reguliuoti įvairiais kampais. Jis automatiškai kompensuoja pasvirusius arba nelygius ruošinio paviršius, užtikrindamas pastovų sandarinimą ir patikimą siurbimo jėgą atliekant dinaminio apdorojimo operacijas.
**Pasirenkamas buferio mechanizmas**
Galima pridėti pasirenkamą buferinį mechanizmą, kuris sugeria smūgio jėgas, susidarančias, kai siurbtukas liečiasi su ruošiniu. Tai efektyviai apsaugo tiek siurbtuko korpusą, tiek tikslių ruošinių paviršius nuo pažeidimų. Aukšto dažnio dviračių aplinkoje ši funkcija padeda pailginti įrangos tarnavimo laiką ir padidinti bendrą patvarumą.
**Medžiagų parinktys**
Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP3E yra pagaminti naudojant aukštos kokybės gumos ir silikono medžiagas, pasižyminčias puikiomis sandarinimo savybėmis ir atsparumu dilimui. Papildomai galima įsigyti antistatinių medžiagų, todėl įrenginį galima naudoti elektronikos gamyboje ir švariose patalpose. Be to, jis gali būti suporuotas su nerūdijančio plieno jungiamosiomis detalėmis, kad atitiktų specifinius ličio jonų akumuliatorių gamybos ir atšiaurių pramonės sąlygų taikymo reikalavimus.
**Nuimamas dizainas**
Modulinės struktūros didelio standumo rutulinių jungčių vakuuminiai siurbimo puodeliai ZP3E palengvina įprastinę priežiūrą ir komponentų keitimą. Tai efektyviai sumažina prastovos laiką ir sumažina ilgalaikes veiklos sąnaudas. Be to, lanksčios konfigūracijos parinktys leidžia sklandžiai integruoti į įvairias automatizuotas sistemas.

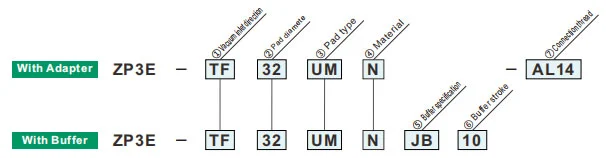

Kaip užsisakyti
| ①Vakuuminio įleidimo kryptis | |
| TF | Vertikalus |
| YF | Šoninis |
| ②Trinkelės skersmuo (mm) | |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ⑤Buferio specifikacija | |
| JB | Besisukantis (žalvaris, su įvorėmis) |
| JF | Besisukantis (plieninis, su įvore) |
| ③Trinkelės tipas | |
| UM | Plokščias tipas su grioveliu |
| BM | Silfono tipo su briaunomis ir grioveliu |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑥ Buferio eiga | |
| 10 | 10 mm |
| 25 | 25 mm |
| 30 | 30 mm |
| 50 | 50 mm |
| 75 | 75 mm |
| 100 | 100 mm |
| ⑦ Vakuuminis įvadas | ZP3E-T /Vertikali | ZP3E-Y /Šoninis | ||||
| ø32 ~ ø50 | ø63 ~ ø125 | ø32 ~ ø50 | ø63 ~ ø125 | |||
| Vyriškas siūlas | AL6 | M6 x1 | ● | — | — | — |
| AL12 | M12 x 1,25 | — | ● | — | — | |
| AL14 | M14x1 | ● | — | ● | — | |
| AL16 | M16 x 1,5 | — | ● | — | ● | |
| Moteris | B8 | M8 x 1,25 | ● | — | ● | — |
| B12 | M12 x 1,75 | — | ● | — | ● | |
Pavasario reaktyvioji jėga
| Trinkelės skersmuo (mm) |
Priveržimo momentas ±5 % [N·m] | Buferio eiga (mm) | Spyruoklės reaktyvioji jėga [N] | ||
| Žalvaris, su įvorėmis (JB) | Plieninis, su įvore (JF) | Esant 0 smūgiui | Esant pilnam smūgiui | ||
| ø32 ~ ø50 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| ø63 ~ ø125 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
