Kai automatizuota įranga turi tvarkyti mažus komponentus itin ribotose erdvėse,Trumpo tipo vakuuminiai siurbtukai ZP2-MUišKablelisPateikite kompaktišką ir praktišką vakuuminio sugriebimo sprendimą. Su trinkelių skersmeniu nuo φ2 iki φ15 mm, žemo profilio konstrukcija, daugybe medžiagų pasirinkimo ir lanksčios tvirtinimo konfigūracijos, ZP2-MU serija yra skirta tiksliam tvarkymui, kai įprasti siurbtukai gali būti per dideli arba juos sunku padėti.
Trumpo tipo vakuuminiai siurbtukai ZP2-MU yra kompaktiški plokščio tipo vakuuminiai padėklai, sukurti mažiems, lengviems ir tiksliams ruošiniams. Dėl vietos taupančios konstrukcijos jie ypač tinka tankiai išdėstytai automatikos įrangai, o tokios medžiagos kaip NBR, silikoninė guma, uretano guma, FKM, laidus NBR ir laidžioji silikoninė guma leidžia inžinieriams pasirinkti sprendimą pagal eksploatavimo sąlygas. Serija palaiko φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ir φ15 mm skersmenis, todėl tinka elektronikai, puslaidininkiams, tiksliam surinkimui, pakavimui ir kitoms automatizuoto tvarkymo programoms.
Turinys
- Kas yra trumpo tipo vakuuminiai siurbtukai ZP2-MU?
- Kodėl kompaktiškas dizainas svarbus automatizuojant?
- Kokios yra pagrindinės ZP2-MU savybės?
- Į kokias specifikacijas turėtų atsižvelgti pirkėjai?
- Kaip skirtingos trinkelių medžiagos veikia našumą?
- Kur galima naudoti ZP2-MU vakuuminius siurbimo puodelius?
- Kaip inžinieriai turėtų pasirinkti tinkamą modelį?
- Kokią naudą jie gali atnešti automatizuotoms sistemoms?
- DUK Apie trumpo tipo vakuuminius siurbtukus ZP2-MU
- Kodėl verta apsvarstyti ZP2-MU kitam automatizavimo projektui?

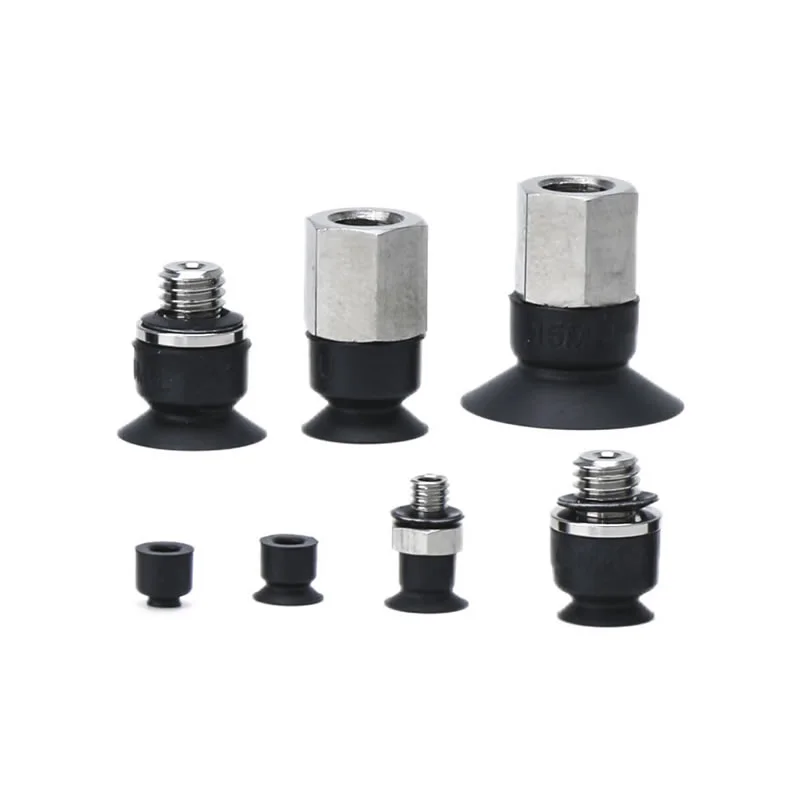

Kas yra trumpo tipo vakuuminiai siurbtukai ZP2-MU?
Trumpo tipo vakuuminiai siurbtukai ZP2-MU yra ZP2 serijos plokščio tipo vakuuminiai trinkelės, specialiai sukurtos naudoti, kai reikia kompaktiškų matmenų ir patikimos adsorbcijos. Pagal gaminio specifikacijas galimi trinkelių skersmenys svyruoja nuo φ2 mm iki φ15 mm, todėl siurbtukai gali tilpti labai mažus ruošinius.
Žemo profilio konfigūracija ypač vertinga, kai galimas montavimo aukštis yra ribotas. Užuot reikalavęs didelio vertikalaus surinkimo, dėl trumpos konstrukcijos vakuuminį padą galima pastatyti arčiau ruošinio. Tai gali padėti įrangos dizaineriams sukurti kompaktiškesnius griebtuvus ir pagerinti mažų komponentų prieinamumą.
Plokščias kontaktinis paviršius taip pat palaiko glaudų kontaktą su tinkamais ruošiniais. Atliekant tikslias paėmimo ir padėties operacijas, svarbu išlaikyti stabilų kontaktą, nes per didelis judėjimas, deformacija arba nenuosekli padėtis gali turėti įtakos tolesnio surinkimo tikslumui.
Norėdami gauti papildomos informacijos, pirkėjai gali peržiūrėti Comma'sTrumpo tipo vakuuminiai siurbtukai ZP2-MU produkto puslapisNorėdami gauti išsamios informacijos apie modelį ir užsakymo konfigūracijas.
Kodėl kompaktiškas dizainas svarbus automatizuojant?
Šiuolaikinė automatikos įranga tampa vis kompaktiškesnė. Robotams, linijinėms pavaroms, surinkimo stotims ir tikslaus valdymo sistemoms dažnai reikia atlikti kelias operacijas ribotame darbiniame apvalkale. Tokioje aplinkoje kiekvieno pneumatinio komponento matmenys gali turėti įtakos bendrai mechaninei konstrukcijai.
Trumpas vakuuminis siurbtukas gali suteikti keletą praktinių pranašumų:
- Sumažintas montavimo aukštis:Žemo profilio konstrukcija tinka ribotoms vertikalioms erdvėms.
- Geresnis pasiekiamumas:Mažos trinkelės gali pasiekti ruošinius, esančius tankiuose komponentų išdėstymuose.
- Kompaktiškas griebtuvo dizainas:Į ribotą plotą galima integruoti kelis mažus siurbimo taškus.
- Tikslus valdymas:Maži trinkelių skersmenys gali veiksmingiau suderinti mažus ruošinio paviršius.
- Lankstus įrangos integravimas:Skirtingos įėjimo ir sriegio konfigūracijos supaprastina pneumatinės sistemos projektavimą.
Dėl šių savybių kompaktiškos vakuuminės trinkelės ypač svarbios gamintojams, kuriantiems didelės spartos ir didelio tankio automatizuotą gamybos įrangą.
Kokios yra pagrindinės ZP2-MU savybės?
Vakuuminio siurbtuko našumas priklauso ne tik nuo jo skersmens. Inžinieriai taip pat turi atsižvelgti į jo profilį, medžiagą, prijungimo būdą, ruošinio charakteristikas ir darbo aplinką.
1. Itin kompaktiški trinkelių dydžiai
ZP2-MU modeliai yra φ2, φ3.5, φ4, φ5, φ6, φ8, φ10 ir φ15 mm. Dėl šio plataus pasirinkimo serija tinka mikrokomponentams ir lengvoms dalims.
2. Plokščia kontaktinė struktūra
MU konfigūracija naudoja plokščio padėklo dizainą. Ši struktūra skirta stabiliam kontaktui su tinkamos formos ruošiniais ir gali padėti išlaikyti nuoseklią adsorbciją kartotinio paėmimo ir padėjimo ciklų metu.
3. Keli medžiagų variantai
Vartotojai gali pasirinkti skirtingas gumos medžiagas pagal temperatūrą, cheminį poveikį, nusidėvėjimą ir elektrostatinius reikalavimus. Dėl to gaminių šeima yra labiau pritaikoma nei vienos medžiagos vakuuminis padėklas.
4. Kelios tvirtinimo konfigūracijos
Serija palaiko jungties parinktis, įskaitant A3 išorinius sriegius ir H5 arba B5 konfigūracijas, skirtus skirtingų dydžių trinkelėmis. Be to, ZP2-T konfigūracijos siūlomos vertikalios vakuuminio įleidimo angos.
5. Laidžios parinktys jautrioms programoms
Laidus NBR ir laidžios silikoninės gumos parinktis galima pasirinkti, kai svarbu kontroliuoti statinę elektros energiją. Tai ypač aktualu elektronikos ir puslaidininkių gamybos aplinkoms.
Į kokias specifikacijas turėtų atsižvelgti pirkėjai?
Vakuuminio siurbtuko pasirinkimas turėtų prasidėti nuo tikrosios ruošinio ir mašinos konfigūracijos, o ne paprasčiausiai pasirenkant mažiausią turimą modelį. Šios specifikacijos yra svarbios vertinant ZP2-MU automatizavimo projektui.
| Specifikacija | Galimos parinktys / Informacija | Kodėl tai svarbu |
|---|---|---|
| Pamušalo tipas | MU plokščias tipas | Palaiko kompaktišką ir stabilų kontaktą su tinkamais paviršiais |
| Pamušalo skersmuo | φ2, φ3,5, φ4, φ5, φ6, φ8, φ10, φ15 mm | Leidžia pritaikyti trinkelę prie mažų ruošinio matmenų |
| Medžiaga | NBR, silikonas, uretanas, FKM, laidus NBR, laidus silikonas | Leidžia prisitaikyti prie temperatūros, cheminių medžiagų, nusidėvėjimo ir statinio valdymo reikalavimų |
| Ryšys | A3, H5, B5 priklausomai nuo modelio | Palaiko integraciją su skirtingais pneumatiniais išdėstymais |
| Struktūra | Trumpas / žemas profilis | Naudinga, kai montavimo aukštis yra ribotas |
| Tipiški ruošiniai | Maži ir lengvi komponentai | Tinka tikslioms rinkimo ir padėjimo operacijoms |
Kaip skirtingos trinkelių medžiagos veikia našumą?
Medžiagos pasirinkimas yra vienas iš svarbiausių sprendimų nurodant vakuuminį trinkelę. Skirtingos medžiagos turi skirtingą atsparumo temperatūrai, cheminių medžiagų, atsparumo dilimui lygį ir tinkamumą specialioms pramoninėms aplinkoms.
| Medžiaga | Tipiškas temperatūros diapazonas | Tinkamos programos |
|---|---|---|
| NBR | 0°C iki 120°C | Bendrieji pramoniniai darbai, metalinės plokštės, fanera ir gofruotas kartonas |
| Silikono guma | -30°C iki 200°C | Puslaidininkių tvarkymas, ploni ruošiniai ir su maistu susijusi įranga |
| Uretano guma | 0°C iki 60°C | Bendras gofruotojo kartono, geležies plokščių ir faneros tvarkymas |
| FKM | 0°C iki 250°C | Su chemikalais susijusios programos ir reikalaujančios temperatūros aplinka |
| Laidus NBR | 0°C iki 100°C | Puslaidininkių programos, kurioms reikalingas statinės elektros valdymas |
| Laidus silikonas | -10°C iki 200°C | Puslaidininkių ir elektronikos programos, susijusios su elektrostatinėmis problemomis |
Faktinis medžiagos pasirinkimas visada turi būti pagrįstas visa darbo aplinka, įskaitant ruošinio paviršių, temperatūrą, chemines medžiagas, vakuumo sąlygas ir reikalingą tarnavimo laiką.
Kur galima naudoti ZP2-MU vakuuminius siurbimo puodelius?
Maži ZP2-MU matmenys ir medžiagų lankstumas daro seriją ypač svarbią tiksliam automatizavimui.
Elektronikos ir puslaidininkių gamyba
Mažus elektroninius komponentus reikia tvarkyti atsargiai, nes per didelė mechaninė jėga arba elektrostatinė iškrova gali pažeisti jautrius gaminius. Todėl tais atvejais, kai statinis valdymas yra įrangos konstrukcijos dalis, galima apsvarstyti laidžio silikono ir laidžio NBR parinktis.
Tikslus surinkimas
Automatizuotos surinkimo sistemos dažnai manipuliuoja mažomis plastikinėmis, metalinėmis ar elektroninėmis dalimis. Kompaktiškas siurbtukas gali padėti svirties galo įrankiams pasiekti ruošinius, netrukdant gretimiems komponentams.
Pakavimo automatika
Lengvi pakuotės komponentai ir smulkūs gaminiai gali būti perkelti naudojant vakuuminio sugriebimo technologiją. Taip pat galima išdėstyti kelis mažus siurbtukus, kad būtų sukurtas pritaikytas suėmimo raštas.
Mikrokomponentų valdymas
Kai ruošiniai yra vos kelių milimetrų dydžio, didelis siurbimo padėklas gali neužtikti efektyvaus kontakto ploto. ZP2-MU φ2–φ15 mm diapazonas siūlo daugiau galimybių sugriebimo tašką suderinti su komponentu.
Kaip inžinieriai turėtų pasirinkti tinkamą modelį?
Sistemingas atrankos procesas gali sumažinti integravimo problemas ir pagerinti vakuuminio sugriebimo patikimumą.
- Išmatuokite galimą kontaktinę sritį.Pasirinkite trinkelės skersmenį, kuris tvirtai priglunda prie numatyto sugriebimo paviršiaus.
- Patikrinkite montavimo vietą.Patvirtinkite, kad trumpo tipo konstrukcija ir pasirinkta jungties konfigūracija tinka griebtuvui.
- Įvertinkite ruošinio medžiagą.Paviršiaus tekstūra, standumas, poringumas ir švarumas gali turėti įtakos vakuumo veikimui.
- Pasirinkite tinkamą gumos medžiagą.Apsvarstykite temperatūrą, chemines medžiagas, dilimą ir statinę elektrą.
- Patvirtinkite vakuumo jungtį.Suderinkite A3, H5, B5 arba atitinkamą adapterio konfigūraciją su pneumatine sistema.
- Išbandykite visą komplektą.Patikrinkite adsorbcijos stabilumą, ciklo trukmę, padėties nustatymo tikslumą ir išleidimo elgseną tikromis darbo sąlygomis.
Šis metodas ypač naudingas pirkėjams, ieškantiems Kinijos gamintojo ar tiekėjo, galinčio patenkinti pritaikytus pneumatinių komponentų reikalavimus.
Kokią naudą jie gali atnešti automatizuotoms sistemoms?
Mašinų gamintojams kompaktiško vakuuminio padėklo vertė yra ne tik jo mažas dydis. Jo tikrasis pranašumas kyla iš to, kaip šis kompaktiškumas prisideda prie visos automatizavimo sistemos.
- Erdvės efektyvumas:Trumpa konstrukcija padeda inžinieriams dirbti ribotose įrengimo srityse.
- Komponentų suderinamumas:Skirtingi trinkelių dydžiai tinka skirtingiems mažiems ruošiniams.
- Medžiagos lankstumas:Keletas gumos pasirinkimų palaiko skirtingą pramoninę aplinką.
- Į tikslumą orientuotas valdymas:Maži kontaktiniai paviršiai gali būti geriau pritaikyti mikrokomponentams.
- Statinio valdymo parinktys:Yra laidžių medžiagų, skirtų elektronikai ir puslaidininkiams.
- Integravimo lankstumas:Įvairios įvadų ir sriegių konfigūracijos gali supaprastinti įrangos projektavimą.
- Masinės gamybos konsistencija:Automatinėse sistemose, kuriose naudojami keli siurbtukai, matmenų nuoseklumas yra svarbus pakartojamam sugriebimo našumui.
DUK Apie trumpo tipo vakuuminius siurbtukus ZP2-MU
Ką ZP2 serijoje reiškia MU?
MU identifikuoja plokščią trumpo tipo konfigūraciją ZP2 serijoje. Jis skirtas kompaktiškam montavimui ir tiksliam mažų ir lengvų ruošinių tvarkymui.
Kokie yra ZP2-MU dydžiai?
Galimi trinkelių skersmenys: φ2, φ3,5, φ4, φ5, φ6, φ8, φ10 ir φ15 mm. Tinkamas dydis turi būti parinktas pagal ruošinio matmenis ir naudojamą kontaktinį plotą.
Kokia medžiaga tinka puslaidininkiams?
Silikono guma yra įtraukta į puslaidininkių naudojimą, o laidžioji NBR ir laidžioji silikoninė guma yra prieinama, kai reikalingas statinės elektros valdymas. Galutinis pasirinkimas turėtų atsižvelgti į konkrečią proceso aplinką.
Ar ZP2-MU galima naudoti ribotose įrengimo vietose?
Taip. Jo trumpa ir žemo profilio konstrukcija yra specialiai skirta naudoti, kai montavimo aukštis yra ribotas.
Ar siurbtukus galima pritaikyti pagal užsakymą?
Pasirinktas konfigūracijas galima pritaikyti. Pirkėjai turėtų pateikti informaciją apie ruošinį, reikalingą trinkelės skersmenį, medžiagą, montavimo konfigūraciją, vakuumo įleidimo kryptį ir veikimo aplinką, kad būtų galima įvertinti tinkamą konfigūraciją.
Kodėl verta apsvarstyti ZP2-MU kitam automatizavimo projektui?
Trumpo tipo vakuuminiai siurbtukai ZP2-MU sujungia kompaktišką konstrukciją, mažą trinkelių skersmenį, lankstų medžiagų pasirinkimą ir daugybę tvirtinimo variantų, kad būtų praktiškas sprendimas, skirtas tiksliai valdyti vakuumą. Nuo puslaidininkių ir elektronikos gamybos iki tikslaus surinkimo ir pakavimo automatizavimo, serija gali padėti mašinų dizaineriams spręsti mažų ruošinių ir ribotų įrengimo erdvių iššūkius.
Jei perkate kompaktiškus vakuuminius siurbtukus automatinei įrangai, vertinate skirtingas trinkelių medžiagas arba kuriate pritaikytą pneumatinio sugriebimo sprendimą,Kablelisgali padėti nustatyti tinkamą ZP2-MU konfigūraciją pagal jūsų taikomuosius reikalavimus. Dėl modelio pasirinkimo, masinio pirkimo, pritaikytų sprendimų ar techninių klausimų,susisiekite su mumisaptarti savo projektą ir rasti tinkamą vakuuminio siurbimo puodelio sprendimą jūsų automatizavimo sistemai.
