Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Didelio standumo vakuuminiai siurbtukai ZP
Mūsų gamykla, kaip pirmaujanti Kinijos gamintoja, siūlo pritaikytus didelio standumo vakuuminius siurbimo puodelius ZP (Ø40–125 mm) sunkioms užduotims atlikti. Kaip geriausias tiekėjas, tiekiame NBR, silikono ir antistatines medžiagas su minkšta konstrukcija, kad sumažintume poveikį. Puikiai tinka trapiems paviršiams ir ličio akumuliatorių linijoms.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Didelio standumo vakuuminiai siurbtukai ZP
ZP serijos didelio našumo trinkelių blokas
Didelės apkrovos ZPT serija su adapteriais vakuuminiais trinkelėmis
Didelės apkrovos ZPT serija su adapteriais vakuuminiais trinkelėmis
ZPX serijos, didelio našumo su adapteriais vakuuminiais trinkelėmis
ZPX serija, patvari su buferinėmis vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Didelio standumo vakuuminiai siurbimo taurės ZP yra pramoninis suėmimo sprendimas, specialiai sukurtas didelių matmenų, sunkių ar lengvai deformuojamų ruošinių tvarkymui. Kaip specializuotas gamintojas Kinijoje, mes sukūrėme šį gaminį su sustiprinta siurbtuko pagrindo konstrukcija ir laikikliu; Tai užtikrina išskirtinį atsparumą šoninėms jėgoms ir puikų stabilumą sugriebiant didelius krovinius, todėl tai yra nepakeičiamas pritaikytas pneumatinis komponentas sunkiosios pramonės automatizavimo srityje.
Techninės specifikacijos ir universalumas
1. Didelio skersmens parinktys maksimaliam pakėlimui
Siekiant patenkinti skirtingus apkrovos reikalavimus, didelio standumo vakuuminiai siurbtukai ZP yra kelių didelio skersmens:
φ40, φ50, φ63, φ80, φ100 ir φ125 mm.
Šie dydžiai leidžia pasiekti didelį vakuuminį kontaktinį plotą, užtikrinant būtiną sunkiųjų pramoninių komponentų kėlimo jėgą.
2. Kelių medžiagų pasirinkimas įvairioms aplinkoms
Darbo aplinka diktuoja medžiagą. Siūlome įvairius aukštos kokybės elastomerus, kad jūsų siurbtukas klestėtų pagal specifinį pritaikymą:
NBR (nitrilo kaučiukas):Puikus alyvos atsparumas automobilių ir apdirbimo aplinkoje.
Silikono guma:Idealiai tinka naudoti aukštoje temperatūroje ir maisto saugai.
Poliuretanas ir fluoro guma:Didelis atsparumas dilimui ir cheminis stabilumas specializuotoms pramoninio valymo arba dengimo linijoms.
Antistatinės medžiagos:Labai svarbus elektroniniam surinkimui ir puslaidininkių tvarkymui.
3. Integruotas amortizatorius ir tvirtinimas
Saugumas ir tikslumas eina koja kojon. Mūsų didelio standumo vakuuminiai siurbtukai ZP siūlo:
Minkštos versijos:Efektyviai sumažina smūgio jėgas kontakto metu, apsaugodamas trapius paviršius ir sumažindamas sistemos vibraciją.
Nepaminkštintos versijos:Tais atvejais, kai naudojamas standus, pirmenybė teikiama tiesioginiam kontaktui.

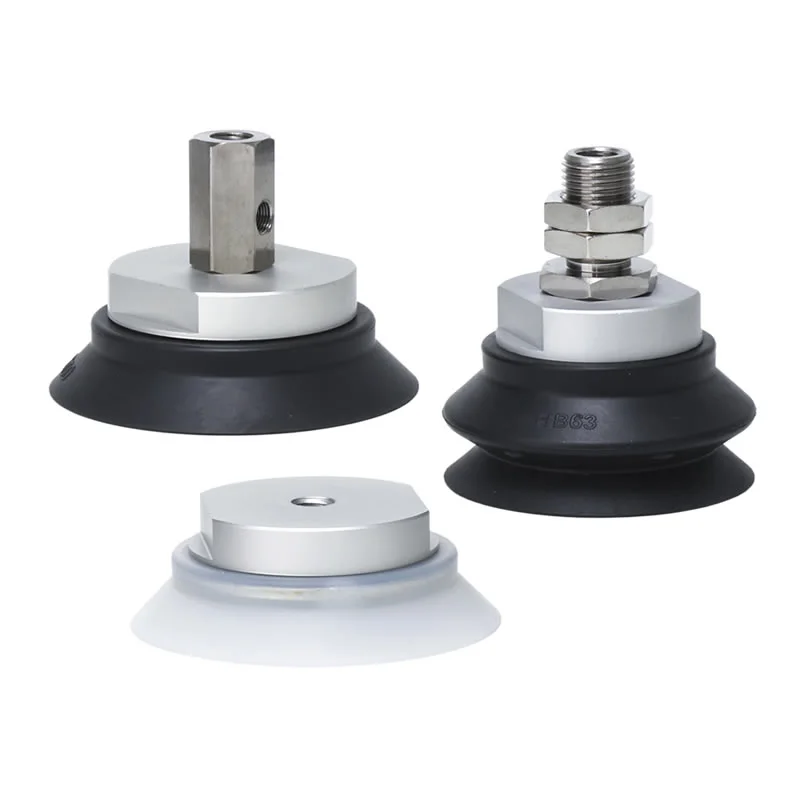

Lankstus montavimas:Galima įsigyti su išoriniais arba vidiniais sriegiais ir vertikaliomis vakuumo išleidimo angomis, kad atitiktų jūsų esamą mašinų išdėstymą.
Kodėl verta rinktis Commaelec Factory didelio standumo vakuuminius siurbtukus ZP?
1. Sustiprintas pagrindo dizainas:Commaelec didelio standumo vakuuminiai siurbtukai ZP pasižymi padidintu standumu siurbimo taurės ir tvirtinimo detalės sujungimo taške, efektyviai atlaikydami šonines šlyties jėgas.
2. Platus dydžių pasirinkimas:Įvairių dydžių nuo φ40 iki φ125 mm šie siurbtukai yra specialiai sukurti tvarkyti sunkius daiktus, tokius kaip tvirtas lakštinis metalas, akmuo ir didelio ploto stiklas, užtikrinant tvirtą sukibimą.
3. Kaip tiekėjas, turintis savo gamybos įrenginį, „Commaelec“ siūlo tris medžiagų parinktis:
Antistatinis:Sukurta specialiai elektronikos ir puslaidininkių pramonei, kad būtų išvengta jautrių komponentų pažeidimų dėl statinės iškrovos.
Visi nerūdijančio plieno komponentai:Ypač tinka ličio jonų akumuliatorių pramonei, atitinka reikalavimus medžiagoms, kuriose nėra vario ir cinko, pasižymi dideliu atsparumu korozijai ir švarumu.
Fluorokarboninė guma (FKM) ir EPR:Idealiai tinka cheminei aplinkai arba aukštos temperatūros operacijoms (pavyzdžiui, įpurškiamoms dalims išardyti), pasižymi puikiu cheminiu stabilumu ir atsparumu oro sąlygoms.

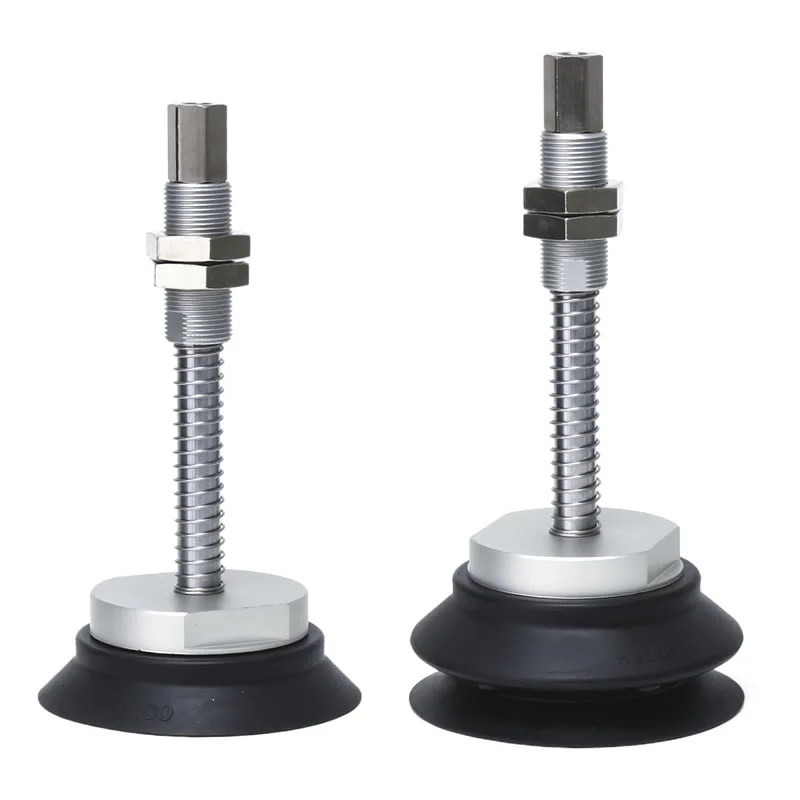

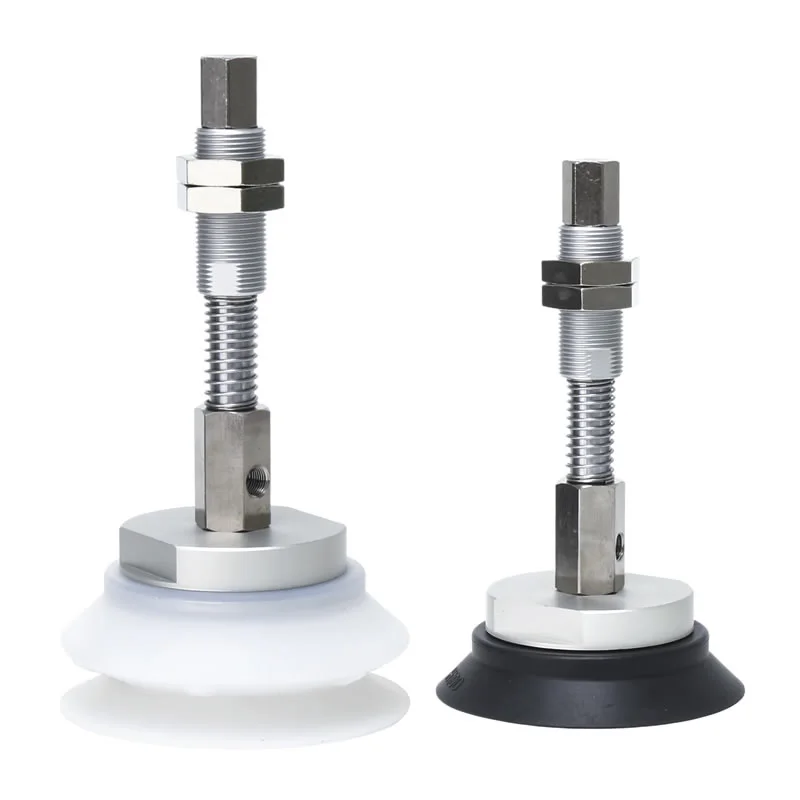

4. Tiksli amortizavimo technologija:Galima įsigyti su paminkštinta versija, kurios eigos diapazonas yra 6–50 mm. Kai siurbtukas liečiasi su trapiais paviršiais (pvz., itin plonu stiklu), amortizatorius sugeria momentinę smūgio energiją, žymiai sumažindamas triukšmą ir pailgindamas įrangos eksploatavimo laiką.
5. Daugiakrypčiai vakuuminiai sprendimai:Didelio standumo vakuuminių siurbimo taurių ZP tvirtinimo kronšteinas palaiko tiek vertikalių, tiek šoninių vakuuminių prievadų konfigūracijas su perjungiamomis vidinėmis ir išorinėmis sriegimo galimybėmis; ši konstrukcija žymiai supaprastina erdvinį išdėstymą ir diegimo procesą svirties pabaigos įrankių (EOAT) sąsajoje.

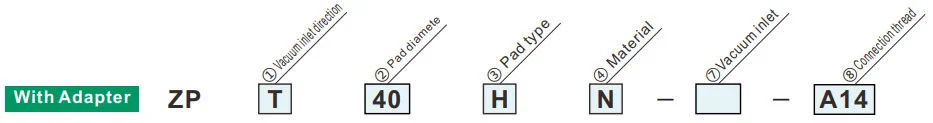

Kaip užsisakyti
| ②Pamušalo skersmuo | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ③Trinkelės tipas | |
| H | Plokščias su šonkauliu |
| HB | Silfono tipas |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
Žalias simbolis yra pritaikyti modeliai
| ①Vakuuminio įleidimo kryptis | Trinkelės skersmuo | 40 | 50 | 63 | 80 | 100 | 125 | ||||||
| T | Vertikalus |
|
⑦ Vakuuminis vamzdis | Moteriškas siūlas | B6 | M6x1 | ● | — | — | ||||
| B8 | M8x1,25 | ● | ● | — | |||||||||
| B10 | M10x1,5 | ● | ● | — | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
|
B16 | M16x1,5 | — | ● | ● | ||||||||
| ⑧ | Vyriškas siūlas | A14 | M14x1,0 | — | — | ||||||||
| A16 | M16x1,5 | — | ● | ● | |||||||||
| X | Šoninis |
|
Moteriškas siūlas | B8 | M8x1,25 | ● | — | — | |||||
| B10 | M10x1,5 | ● | ● | ● | |||||||||
| B12 | M12x1,75 | — | ● | ● | |||||||||
| ⑦ | B01 | Rc1/8 | ● | ● | ● | ||||||||
| ②Trinkelės skersmuo | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
Žalias simbolis yra pritaikyti modeliai
| ③Trinkelės tipas | |
| H | Plokščias su šonkauliu |
| HB | Silfono tipas |
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| X | Šoninis |
| ③Trinkelės tipas | |
| H | Plokščias su šonkauliu |
| HB | Silfono tipas |

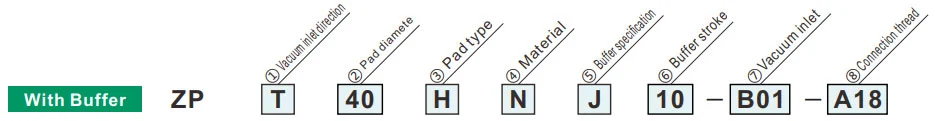

| ⑤Buferio specifikacija | |
| J | Besisukantis (aliuminis, be įvorės) |
| JB | Besisukantis (žalvaris, su įvore) |
| JF | Besisukantis (plieninis, su įvore) |
| KB | Nesisukantis (žalvaris, su įvore) |
| ⑦ Vakuuminis įvadas | |
| B01 | Rc1/8 |
| ②Trinkelės skersmuo | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
Žalias simbolis yra pritaikyti modeliai
| Trinkelės skersmuo | 40 | 50 | 40 | 50 | 63 | 80 | 100 | 125 | |||
| ⑥ Buferio eiga | 10 | 10 mm | ● | ● | ● | ||||||
| 20 | 20 mm | ● | — | — | |||||||
| 25 | 25 mm | — | ● | ● | |||||||
| 30 | 30 mm | ● | ● | ● | |||||||
| 50 | 50 mm | — | ● | ● | |||||||
| 75 | 75 mm | — | ● | ● | |||||||
| ⑧ Jungties sriegis | Vyriškas siūlas | 100 | 100 mm | — | — | ● | |||||
| A14 | M14x1 | ● | — | — | |||||||
| A18 | M18x1,5 | — | ● | — | |||||||
| A22 | M22x1,5 | — | — | ● | |||||||
Pavasario reaktyvioji jėga
| Sujungimo sriegis | Priveržimo momentas ± 5 %[N·m] | Buferio eiga (mm) | Spyruoklės reaktyvioji jėga[N] | |||
| Aliuminis (J) | Žalvaris, su įvorėmis (JB/KB) | Plieninis, su įvore (JF) | Esant 0 smūgiui | Esant pilnam smūgiui | ||
| M14x1 | — | 7 | — | 10 | 3 | 4.5 |
| 20 | 5 | |||||
| 30 | 5.2 | |||||
| M18x1,5 | 10 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | ||||
| 30 | 5 | 8.5 | ||||
| 50,75 | 6.9 | 11.8 | ||||
| M22x1,5 | 10 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | |||||
| 30 | 13.5 | |||||
| 50,75,100 | 15 | |||||
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
