Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).

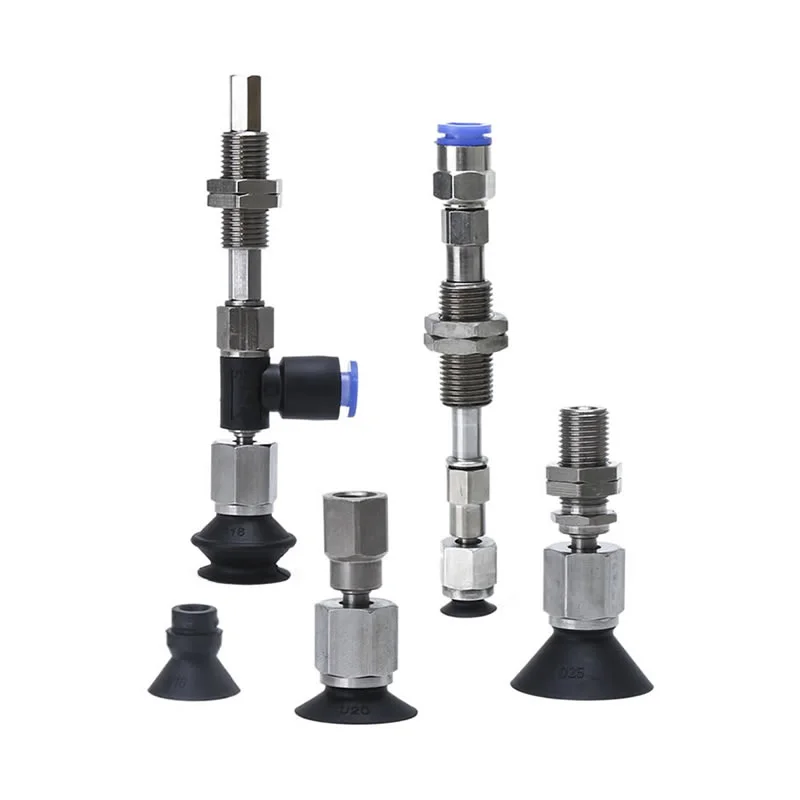

Pagrindiniai rutuliniai vakuuminiai siurbtukai ZP
Kaip pirmaujantis Kinijos gamintojas, siūlome pritaikytus pagrindinius rutulinių jungčių vakuuminius siurbimo puodelius ZP (Ø10–32 mm) netaisyklingiems ruošiniams. Su besisukančiomis galvutėmis, buferio eiga (6–50 mm) ir aukštos kokybės silikonine / antistatine guma, mūsų gamyklos tiekėjo atsargos užtikrina stabilumą ir triukšmo mažinimą. Geriausiai tinka ličio akumuliatorių linijoms su nerūdijančio plieno galimybėmis.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Pagrindiniai rutuliniai vakuuminiai siurbtukai ZP

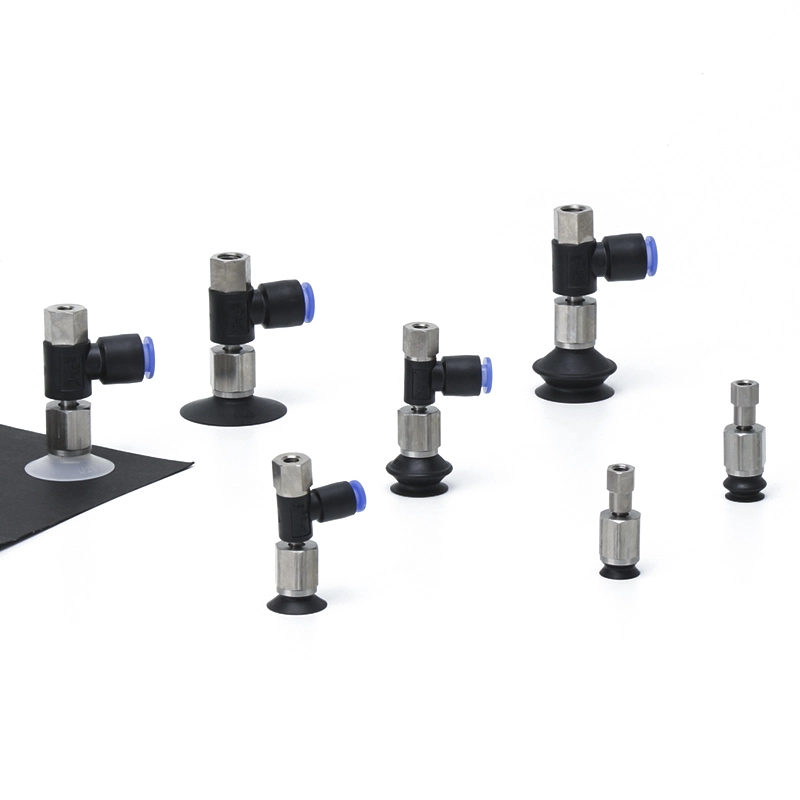

ZPTF serijos rutulinių jungčių tipas su adapterio vakuuminėmis trinkelėmis

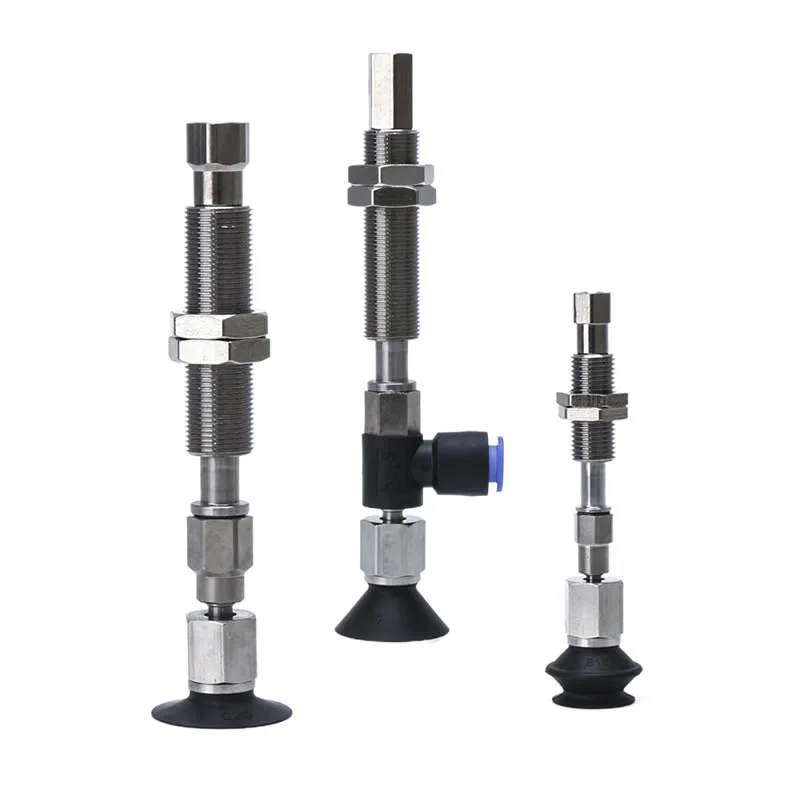

ZPTF serijos rutulinių jungčių tipas su buferinėmis vakuuminėmis trinkelėmis
ZPRF serijos rutulinių jungčių tipas su adapterio vakuuminėmis trinkelėmis

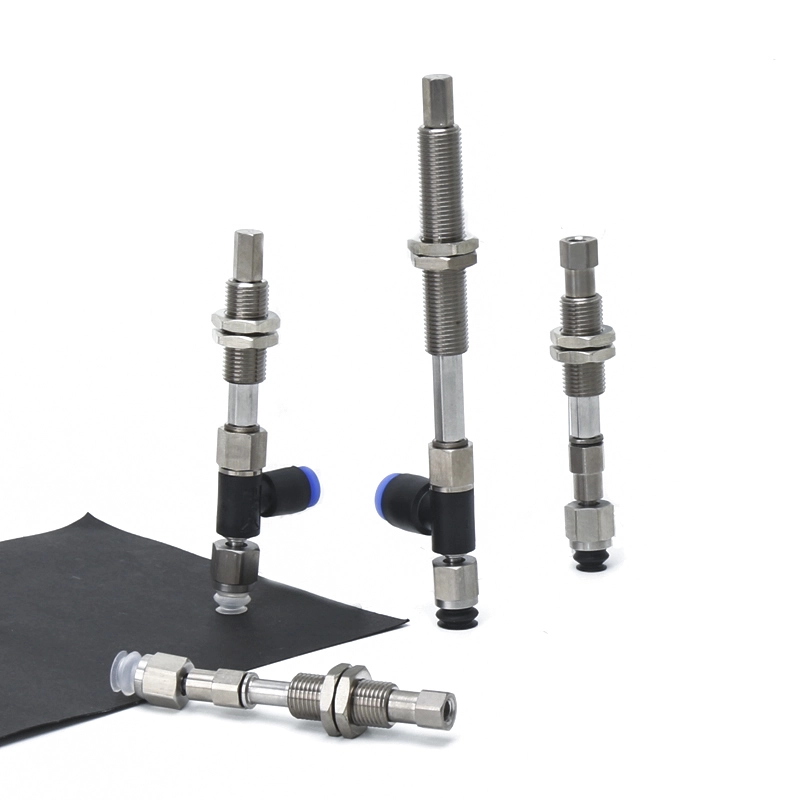

ZPRF serijos rutulinių jungčių tipas su buferinėmis vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
„Commaelec“ yra pirmaujanti Kinijos gamintoja, ZP serijos bazinio tipo rutulinių jungčių vakuuminis siurbimo puodelis yra didelio našumo pneumatinis komponentas, specialiai sukurtas sugriebti netaisyklingus, pasvirusius ar lenktus ruošinius. Jo konstrukcija apima rutulinio jungties mechanizmą, primenantį žmogaus sąnarį, siurbimo taurės prijungimo taške; ši funkcija įgalina automatinį išlygiavimą, todėl rutulinė jungtis gali laisvai suktis, kai puodelis liečiasi su pasvirusiu paviršiumi. Jis automatiškai kompensuoja kampinius nuokrypius roboto griebimo operacijų metu, taip užkertant kelią vakuumo nuotėkiui, kurį sukelia netobulas sandarinimas. Galimi nuo 10 mm iki 32 mm skersmens, serija taip pat siūlo pasirinktinius modelius su buferiniu mechanizmu (Buffer), pasižyminčiu nuo 6 mm iki 50 mm eigos, kad apsaugotų ruošinius nuo mechaninio poveikio sukeltų pažeidimų.
Techninis pranašumas
Pagrindiniai rutuliniai vakuuminiai siurbtukai ZP yra ne tik standartiniai komponentai; tai universalūs įrankiai, sukurti didelio našumo aplinkai.
1. Prisitaikančios pasukamos galvutės dizainas
Pagrindinis ZPTF modelio privalumas yra rutulinių jungčių sukimosi mechanizmas. Tai leidžia siurbtukui pakreipti ir pasukti, automatiškai susilygiuojant su ruošinio kampu. Ši savybė žymiai padidina pramoninio valdymo stabilumą, ypač naudojant automobilių kėbulo dalis ar liejamus plastikus.
2. Išsamus dydžių ir formų asortimentas
Siekdami patenkinti įvairius taikymo poreikius, siūlome platų pasirinkimą:
Skersmens diapazonas:Tikslūs dydžiai nuo 10 mm iki 32 mm.
Puodelių tipai:Galimi plokščių, briaunuotų, akordeono (silfoninių) ir gilių tipų, kad būtų galima tvarkyti viską nuo plonų lakštų iki sunkių tekstūruotų objektų.
3. Lanksčios vakuuminės angos ir montavimas
Dėl erdvės apribojimų šiuolaikinėse mašinose reikia lankstaus išdėstymo. Mūsų pagrindinių rutulinių jungčių vakuuminių siurbimo taurių ZP funkcija:
Dviejų lizdų parinktys:Vertikalios ir horizontalios vakuuminės angos sklandžiai integruoti į kompaktiškas erdves.
Montavimo įvairovė:Galimybės įtraukti adapterius arba specializuotus buferio laikiklius, kad būtų galima pritaikyti montavimą.
Pagrindiniai privalumai
Sukibimo stabilumas:Ypač dirbant su išlenktomis automobilio kėbulo plokštėmis, netaisyklingos formos įpurškimo formomis dalimis ar pakavimo dėžėmis, „Basic Ball Joint“ vakuuminių siurbimo taurelių ZP rutulinių jungčių konstrukcija užtikrina, kad vakuumo lygis išliks nuolat aukštas.
Triukšmo ir smūgio mažinimas:Suporuotas su buferiniu laikikliu, jis veiksmingai sugeria kinetinę energiją po kontakto ir taip prailgina bendrą sistemos tarnavimo laiką.
Pritaikymas specializuotoms eksploatavimo sąlygoms:Pavyzdžiui, ličio jonų akumuliatorių pramonėje jis gali būti pagamintas tik iš nerūdijančio plieno pagal užsakymą; ir atvirkščiai, elektronikos pramonėje gali būti naudojamos antistatinės medžiagos.
Taikymo scenarijai
Automobilių dalys:Suima lenktus komponentus, tokius kaip priekiniai stiklai ar durų plokštės.
Logistikos rūšiavimas:Tvarkyti pakuotes su nelygiais paviršiais.
3C elektronika:Reguliuojant universalią jungtį, pasiekiamas tikslus siurbimas uždarose erdvėse.
Kaip užsisakyti

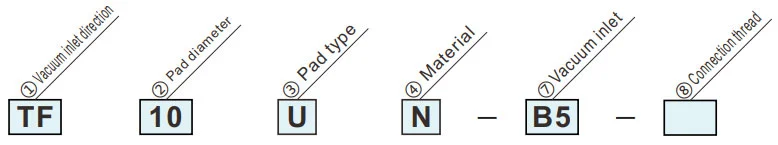

Rutulinės jungties tipas su adapteriu
| ④ Medžiaga | |
| N | NBR |
| S | Silikoninė guma |
| U | Uretano kaučiukas |
| F | FKM |
| GN | LaidusNBR |
| GS | Laidusvesilikono rubbe |
Žalias simbolis yra pritaikyti modeliai
|
③ Trinkelės tipas
② Trinkelės skersmuo (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | ||||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | |||||||||
| U | Plokščias tipas | ● | ● | ● | ● | ● | ● | |||||||
| C | Plokščias tipas su šonkauliais | ● | ● | ● | ● | ● | ● | |||||||
| B | Silfono tipas | ● | ● | ● | ● | ● | ● | |||||||
| ①Vakuuminio įleidimo kryptis | D | Gilus tipas | ● | — | ● | — | ● | — | ||||||
| TF | Vertikalus |
|
⑦ Vakuuminis įvadas | Moteriškas siūlas | B5 | M5 x 0,8 | ● | ● | ||||||
| ⑧ Jungties sriegis | Vyriškas siūlas | A8 | M8 x 1.0 | ● | — | |||||||||
| A10 | M10 x 1,0 | — | ● | |||||||||||
|
⑦ Vakuuminis įvadas | Moteriškas siūlas | B5 | M5 x 0,8 | ● | — | ||||||||
| B8 | M8 x 1,25 | ● | ● | |||||||||||
| B01 | Rc1/8 | ● | ● | |||||||||||
| RF | Šoninis |
|
Tvirtinimas vienu prisilietimu | 04 | ø4 | ● | — | |||||||
| 06 | ø6 | ● | ● | |||||||||||
| 08 | ø8 | — | ● | |||||||||||
| ⑧ Jungties sriegis | Moteriškas siūlas | B5 | M5 x 0,8 | ● | ● | |||||||||
| B8 | M8 x 1,25 | — | ● | |||||||||||

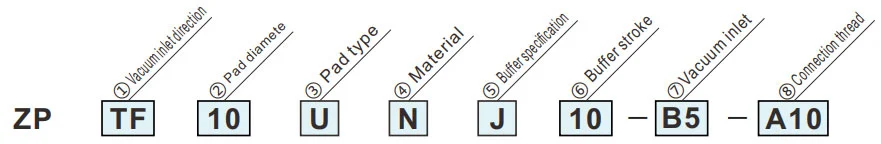

Rutulinės jungties tipas su buferiu
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai
|
③ Trinkelės tipas
② Trinkelės skersmuo (mm)
|
10 | 13 | 16 | 20 | 25 | 32 | |||||||
| ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ||||||||
| U | Plokščias tipas | ● | ● | ● | ● | ● | ● | ||||||
| C | Plokščias tipas su šonkauliais | ● | ● | ● | ● | ● | ● | ||||||
| B | Silfono tipas | ● | ● | ● | ● | ● | ● | ||||||
| D | Gilus tipas | ● | 一 | ● | 一 | ● | 一 | ||||||
| ⑥ Buferio eiga | 10 | 10 mm | ● | ● | |||||||||
| 20 | 20 mm | ● | ● | ||||||||||
| 30 | 30 mm | ● | ● | ||||||||||
| 40 | 40 mm | ● | 一 | ||||||||||
| ①Vakuuminio įleidimo kryptis | 50 | 50 mm | ● | ● | |||||||||
| TF | Vertikalus |
|
⑦ Vakuuminis įvadas | Moteris siūlas |
B5 | M5x0,8 | ● | 一 | |||||
| B01 | Rc1/8 | 一 | ● | ||||||||||
| Tvirtinimas vienu prisilietimu | 04 | ø4 | ● | 一 | |||||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Jungties sriegis | Vyriškas siūlas | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14x1,0 | 一 | ● | ||||||||||
| RF | Šoninis |
|
⑦ Vakuuminis įvadas | 04 | ø4 | ● | 一 | ||||||
| 06 | ø6 | ● | ● | ||||||||||
| 08 | ø8 | 一 | ● | ||||||||||
| ⑧ Jungties sriegis | Vyriškas siūlas | A10 | M10×1,0 | ● | 一 | ||||||||
| A14 | M14 × 1,0 | 一 | ● | ||||||||||
| ⑤Buferio specifikacija | |
| J | Besisukantis |
| K | Nesisukantis |
Specifikacijos
| Užrakto žiedas / trinkelės tipas | Pamušalo skersmuo/matmenys | Taikymas | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Be užrakto žiedo | Plokščias tipas (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Ruošiniams su plokščiu ir nedeformuotu paviršiumi |
| Ovalus tipas (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Darbinėms dalims, kurių adsorbcijos paviršius yra ribotas | |
| Plonas plokščias tipas (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Minkštiems ruošiniams, tokiems kaip ploni lakštai arba vinilas. Galima sumažinti susiraukšlėjimą ar deformaciją adsorbcijos metu. | |
| Plonas plokščias tipas su šonkauliais (KT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Minkštiems ruošiniams, tokiems kaip ploni lakštai arba vinilas. Ruošinius galima išimti lengvai dėka šonkaulių |
|
| Silfono tipas (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Naudoti ten, kur nėra vietos buferiui arba ruošiniams su pasvirusiais paviršiais | |
| Su užrakto žiedu | Plokščias tipas (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Ruošiniams su plokščiu ir nedeformuotu paviršiumi |
| Plokščias tipas su šonkauliais (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Ruošiniams, kurie lengvai deformuojasi. Dėl briaunų galima lengvai nuimti ruošinius | |
| Silfono tipas (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Naudoti ten, kur nėra vietos buferiui arba ruošiniams su pasvirusiais paviršiais | |
| Gilus tipas (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Ruošiniams su išlenktais paviršiais arba sferiniams ruošiniams | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
