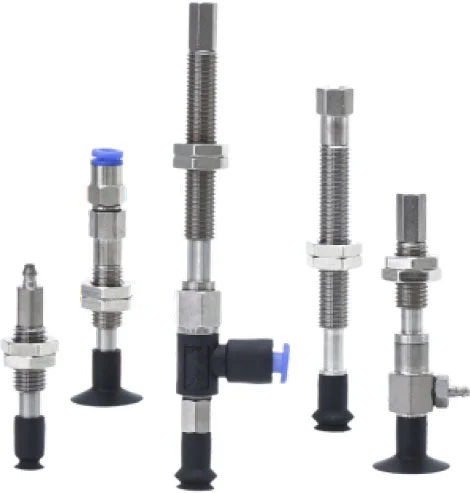

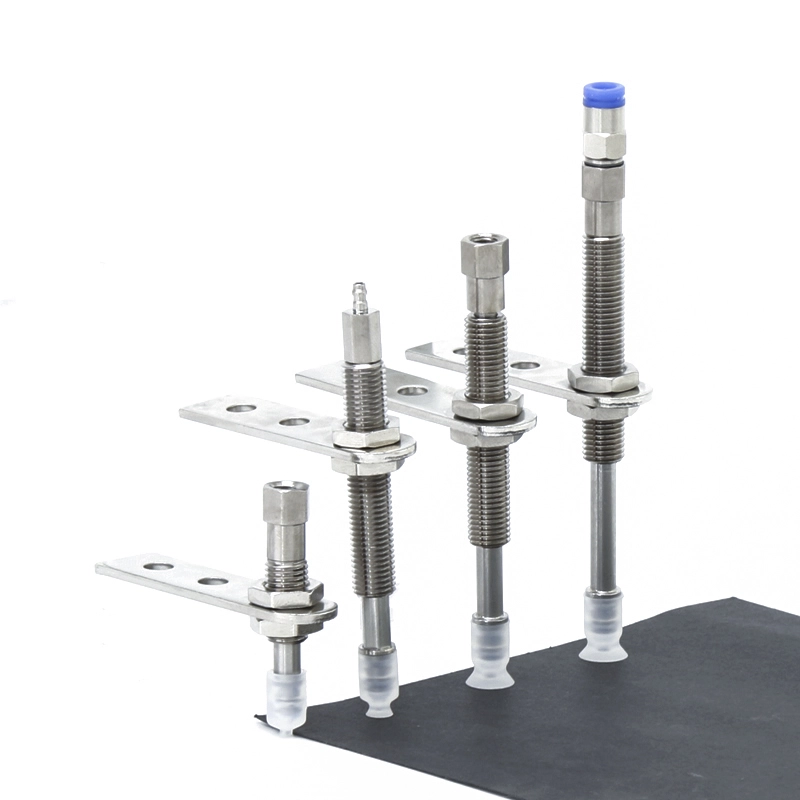

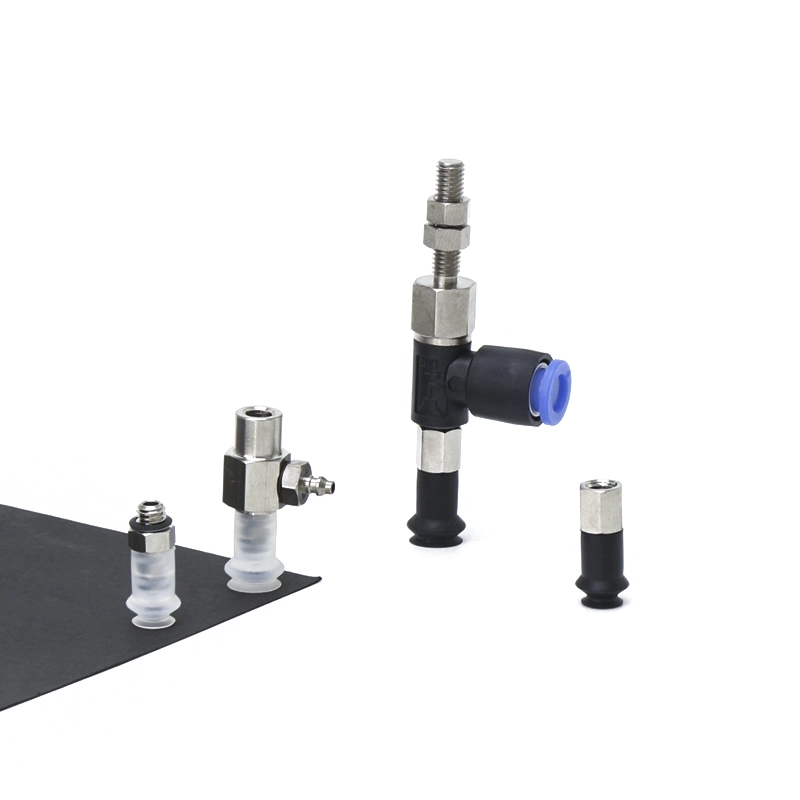

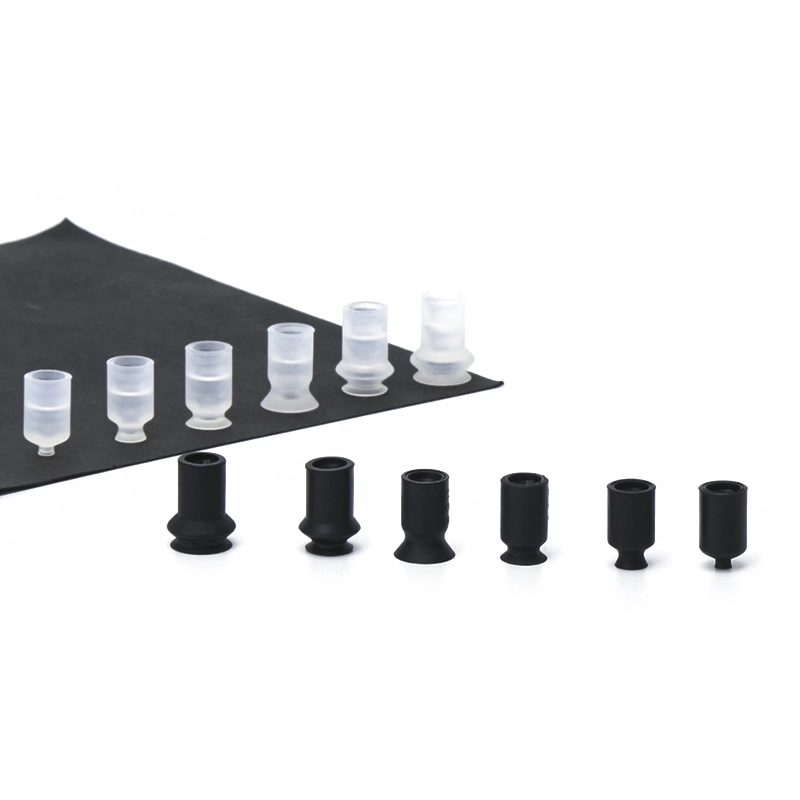

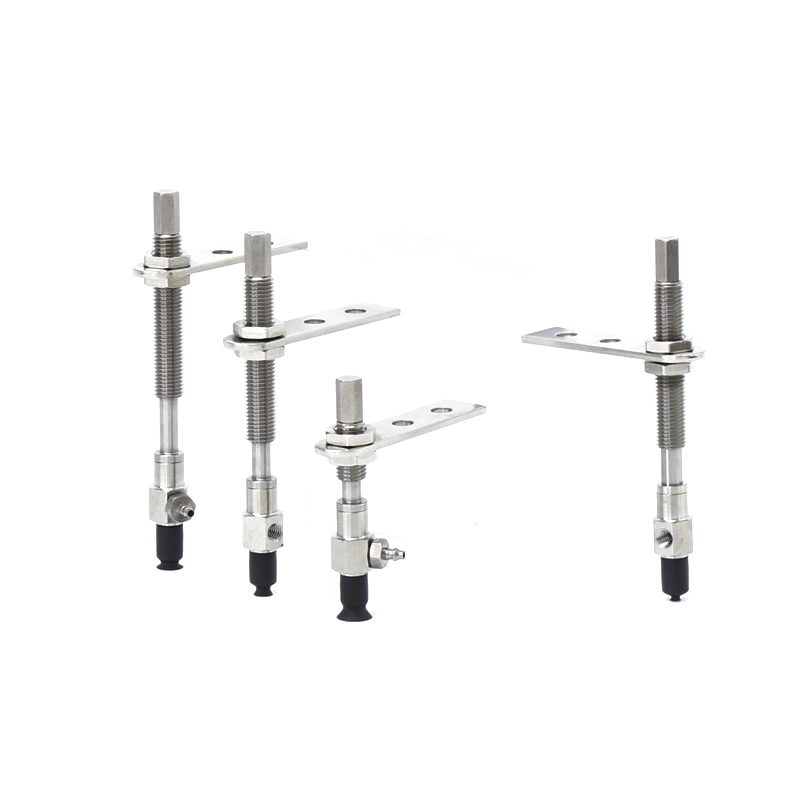

Pagrindinis be užrakinimo žiedo bloko ZP įrankio
ZP serijos trinkelių blokas
ZPT serija su adapteriais vakuuminiais trinkelėmis
ZPT serija su buferinėmis vakuuminėmis trinkelėmis
ZPR serija su adapteriais vakuuminiais trinkelėmis
ZPR serija su buferinėmis vakuuminėmis trinkelėmis
ZPY serija su adapterio vakuuminėmis trinkelėmis
ZPY serija su buferinėmis vakuuminėmis trinkelėmis
Aprašymas

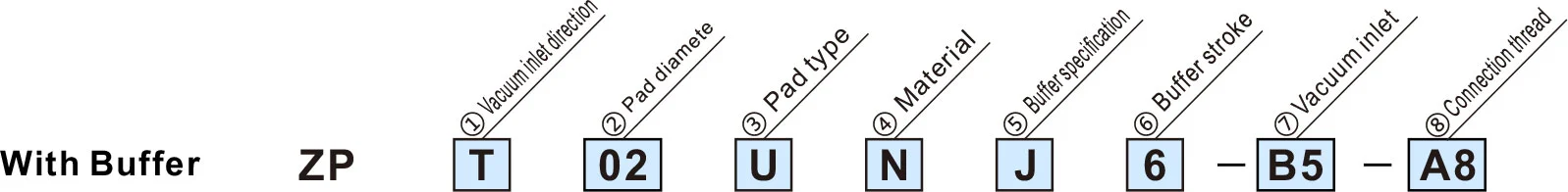

Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Kas yra pagrindiniai be užrakto žiedo vakuuminiai siurbtukai ZP?
Apibrėžimas ir funkcija
• Vakuuminis sugriebimo įrankis:Sukuria ruošinio paviršiaus sandariklį, kad būtų galima pakelti ir nustatyti padėtį
• Lankstus pritaikymas:Tinka lygiems, lygiems arba šiek tiek išlenktiems paviršiams
• Automatikos palaikymas:Naudojamas robotų rankose, konvejeriuose ir tvarkymo sistemose
Struktūriniai ypatumai
• Pagaminta iš patvarių elastomerų, tokių kaip silikonas arba poliuretanas
• Lengvas dizainas sumažina robotizuotų sistemų apkrovą
• Yra įvairių skersmenų ir formų, skirtų įvairioms reikmėms
Pagrindiniai privalumai
Lankstus ir lengvas montavimas
• Jokia užrakto žiedo konstrukcija supaprastina montavimą ir keitimą
• Sutrumpina montavimo ir priežiūros pastangas
Patikimas sandarinimo efektyvumas
• Užtikrina stabilų vakuuminį sukibimą ant lygių ir neakytų paviršių
• Išlaikomas pastovus siurbimas dirbant dideliu greičiu
Ekonomiškai efektyvus sprendimas
• Paprasta struktūra sumažina gamybos ir keitimo išlaidas
• Ideal for large-scale or high-cycle applications
Patvarus ir atsparus dilimui
• Aukštos kokybės medžiagos užtikrina ilgą tarnavimo laiką
• Atsparus trinčiai ir pakartotiniam naudojimui
Platus suderinamumas
• Suderinamas su įvairiais vakuumo generatoriais ir montavimo sistemomis
• Tinka įvairioms pramoninėms aplinkoms
Pritaikymas ir gamybos procesas
Tinkinimo parinktys
Siekiant patenkinti įvairius pramonės automatizavimo reikalavimus, pagrindinius be fiksavimo žiedo vakuuminius siurbimo puodelius ZP galima visiškai pritaikyti nuo medžiagų pasirinkimo iki konstrukcijos projektavimo:
• Medžiagos parinkimas
o Silikonas (SI): atsparumas aukštai temperatūrai, idealiai tinka elektronikai ir švariai aplinkai
o Poliuretanas (PU): puikus atsparumas dilimui didelio ciklo operacijoms
o NBR: ekonomiškas sprendimas bendrai pramonei
o Neprivalomos antistatinės arba maistinės medžiagos specializuotoms pramonės šakoms
• Dydis ir geometrija
o Platus skersmenų asortimentas, pritaikytas įvairioms apkrovoms
o Plokščios arba nežymios silfoninės konstrukcijos skirtingoms paviršiaus sąlygoms
• Kietumas ir elastingumas (Šoras A)
o Softer materials for delicate or fragile products
o Kietesni mišiniai, skirti dideliems apkrovoms arba dideliu greičiu
o Optimizuota lankstumo ir ilgaamžiškumo pusiausvyra
• Montavimo ir sąsajos suderinamumas
o Pritaikymas įvairiems laikikliams ir vakuuminėms sistemoms
o Sriegio dydžio ir jungties tipo atitikimas (metrinis, BSP, NPT)
o Integravimas su skirtingais tvirtinimo elementais arba adapteriais
• Konkrečiam pritaikymui skirtas dizainas
o Neslystantys paviršiaus raštai geresniam sukibimui
o Aliejui arba chemikalams atsparios medžiagos atšiaurioms aplinkoms
o Aukštos arba žemos temperatūros našumo pritaikymas

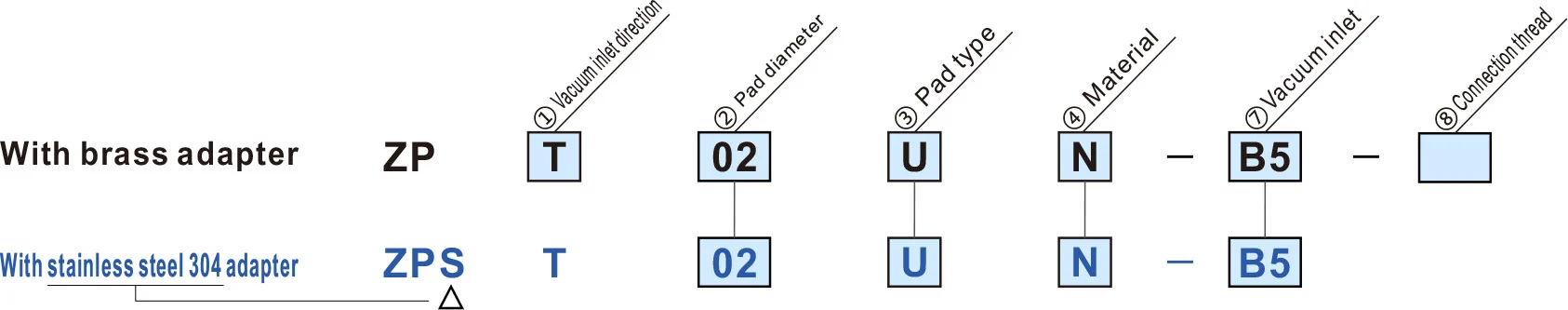

Kaip užsisakyti
|
③ Trinkelės tipas
② Trinkelės skersmuo (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5 × 7 | 4×10 | ||
| U | Plokščias/ovalus tipas | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Silfono tipas | — | — | ● | ● | — | — | — | — | — | — |
| UT | Plonas plokščias tipas | — | — | — | — | ● | ● | ● | — | — | — |
| KT | Plonas plokščias tipas su šonkauliais | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidus silikoninis triukas |
Mėlynas simbolis yra pritaikyti modeliai
| Adapterio montavimo matmenys | |
| Jei adapterį gamins klientas, suprojektuokite adapterį pagal nurodytus matmenis. |
|
| ① Vakuuminio įleidimo kryptis | ⑦ Vakuuminis įvadas | ⑧ Jungties sriegis | |||||||
| T | Vertikalus |
|
A5A6 |
— | |||||
|
B4B5 |
— | |||||||
| R | Šoninis |
|
0406 |
A5A6 |
|||||
|
B4B5 |
||||||||
| Y |
|
U4N4U6N6B5 |
A5A6 |
||||||
|
B4B5 |
||||||||
| ② Trinkelės skersmens tipas (mm) | 02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2x4 | 3,5x7 | 4x10 | ||
| U | Plokščias/ovalus tipas | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Silfono tipas | — | — | ● | ● | — | — | — | — | — | — |
| UT | Plonas plokščias tipas | — | — | — | — | ● | ● | ● | — | — | — |
| KT | Plonas plokščias tipas su šonkauliais | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidus silikoninis triukas |
Mėlynas simbolis yra pritaikyti modeliai.
| ⑧ Jungties sriegis | ||
| Ma le siūlas | A5 | M5 x 0,8 |
| A6 | M6 x 1,0 | |
| Moteris le siūlas | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
| ⑦ Vakuuminis įvadas | |||
| Ma le siūlas | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Moteris le siūlas | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Ba rb montavimas | U4 | ø4 minkštiems vamzdeliams | M-5AU-4 |
| N4 | ø4 nailoniniams vamzdeliams | M-5AN-4 | |
| U6 | ø6 minkštiems vamzdeliams | M-5AU-6 | |
| N6 | ø6 nailoniniams vamzdeliams | M-5AN-6 | |
| Tvirtinimas vienu prisilietimu | 04 | ø4 | |
| 06 | ø6 | ||
| ① Vakuuminio įleidimo kryptis | ⑦ Vakuuminis įvadas | |||||||||
| T | Vertikalus |
|
B3B5U4N4U6N60406 |
|||||||
| R | Šoninis |
|
0406 |
|||||||
| Y |
|
U4N4U6N6B5 |
||||||||
|
③ Trinkelės tipas
② Trinkelės skersmuo (mm)
|
02 | 04 | 06 | 08 | 10 | 13 | 16 | 2004 | 3507 | 4010 | |
| ø2 | ø4 | ø6 | ø8 | ø2 | ø4 | ø6 | 2×4 | 3,5 × 7 | 4×10 | ||
| U | Plokščias/ovalus tipas | ● | ● | ● | ● | — | — | — | ● | ● | ● |
| B | Silfono tipas | — | — | ● | ● | — | — | — | — | — | — |
| UT | Plonas plokščias tipas | — | — | — | — | ● | ● | ● | — | — | — |
| KT | Plonas plokščias tipas su šonkauliais | — | — | — | — | ● | ● | ● | — | — | — |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidus silikoninis triukas |
Mėlynas simbolis yra pritaikyti modeliai.
| ⑤ Buferio specifikacija | |
| J | Besisukantis |
| K | Nesisukantis |
| JN | Besisukantis (Be buferinės plokštės) |
| KN | Nesisukantis (Be buferinės plokštės) |
| ⑥ Buferio eiga | |
| 6 | 6 mm |
| 10 | 10 mm |
| 15 | 15 mm |
| 25 | 25 mm |
| ⑦ Vakuuminis įvadas | |||
| Ma le siūlas | A5 | M5 x 0,8 | |
| A6 | M6 x 1,0 | ||
| Moteris le siūlas | B3 | M3 x 0,5 | |
| B5 | M5 x 0,8 | ||
| Barb fitting | U4 | ø4 minkštiems vamzdeliams | M-5AU-4 |
| N4 | ø4 nailoniniams vamzdeliams | M-5AN-4 | |
| U6 | ø6 minkštiems vamzdeliams | M-5AU-6 | |
| N6 | ø6 nailoniniams vamzdeliams | M-5AN-6 | |
| Tvirtinimas vienu prisilietimu | 04 | ø4 | |
| 06 | ø6 | ||
| ⑧ Jungties sriegis | |
| A8 | M8 x 1,0 |
Specifikacijos
| Užrakto žiedas / trinkelės tipas | Pamušalo skersmuo/matmenys | Taikymas | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Be užrakto žiedo | Plokščias tipas (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Ruošiniams su plokščiu ir nedeformuotu paviršiumi |
| Ovalus tipas (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Darbinėms dalims, kurių adsorbcijos paviršius yra ribotas | |
| Plonas plokščias tipas (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Minkštiems ruošiniams, tokiems kaip ploni lakštai arba vinilas. Galima sumažinti susiraukšlėjimą ar deformaciją adsorbcijos metu. | |
| Plonas plokščias tipas su šonkauliais (KT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Minkštiems ruošiniams, tokiems kaip ploni lakštai arba vinilas. Ruošinius galima išimti lengvai dėka šonkaulių |
|
| Silfono tipas (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Naudoti ten, kur nėra vietos buferiui arba ruošiniams su pasvirusiais paviršiais | |
| Su užrakto žiedu | Plokščias tipas (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Ruošiniams su plokščiu ir nedeformuotu paviršiumi |
| Plokščias tipas su šonkauliais (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Ruošiniams, kurie lengvai deformuojasi. Dėl briaunų galima lengvai nuimti ruošinius | |
| Silfono tipas (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Naudoti ten, kur nėra vietos buferiui arba ruošiniams su pasvirusiais paviršiais | |
| Gilus tipas (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Ruošiniams su išlenktais paviršiais arba sferiniams ruošiniams | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
Hot Tags: Pagrindiniai be užrakinimo žiedo vakuuminiai siurbtukai ZP, Kinija, gamintojas, tiekėjas, gamykla
Siųsti užklausą
Kontaktinė informacija
-
Adresas
Xiaruan Village Baishi Town Yueqing City Zhejiang Province, Kinija
-
Tel
-
paštas
For inquiries about vacuum suction cups, vacuum generators, pneumatic components accessories or price list, please leave your email to us and we will be in touch within 24 hours.
