Silfonai Vakuuminiai siurbtukai ZP2-MB
Mūsų gamykla, kaip pirmaujanti Kinijos gamintoja, siūlo dumplių vakuuminius siurbimo puodelius ZP2-MB (skersmuo ø4–20 mm), specialiai sukurtus pasvirusiems arba sferiniams ruošiniams. Siūlome sprendimus, pasižyminčius unikalia gofruota (akordeono stiliaus) struktūra, kuri įgalina įmontuotą amortizavimo funkcionalumą nereikalaujant papildomos vietos. Turime paruoštas NBR, silikono ir antistatinių medžiagų atsargas ir siūlome M3/M5 srieginės sąsajos parinktis.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Silfonai Vakuuminiai siurbtukai ZP2-MB
ZP2 serijos dumplių dulkių siurblio blokas
ZP2-T serija su adapteriu dumplių vakuuminis padas
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius

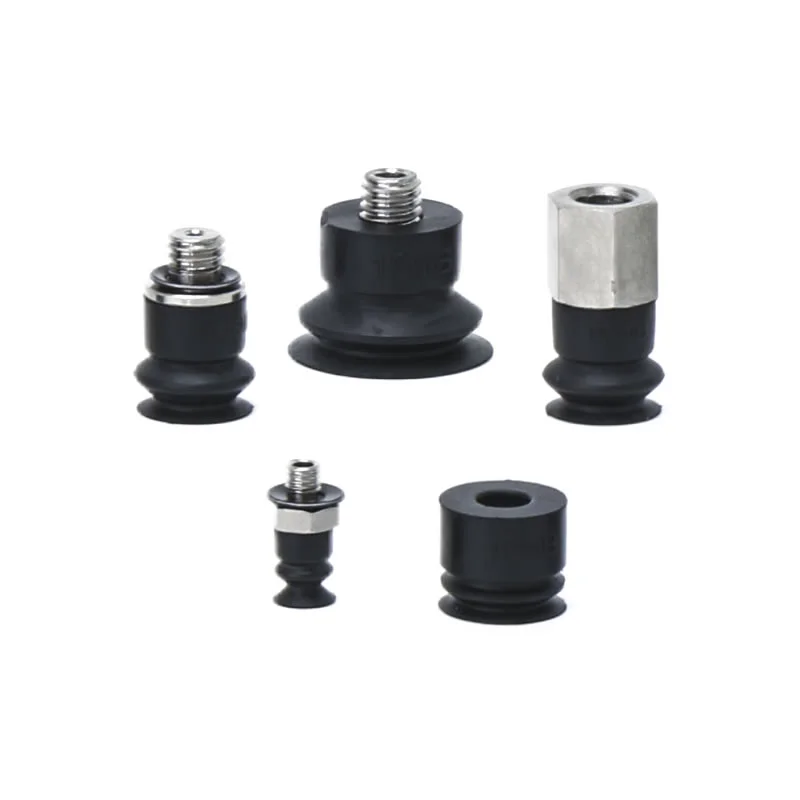

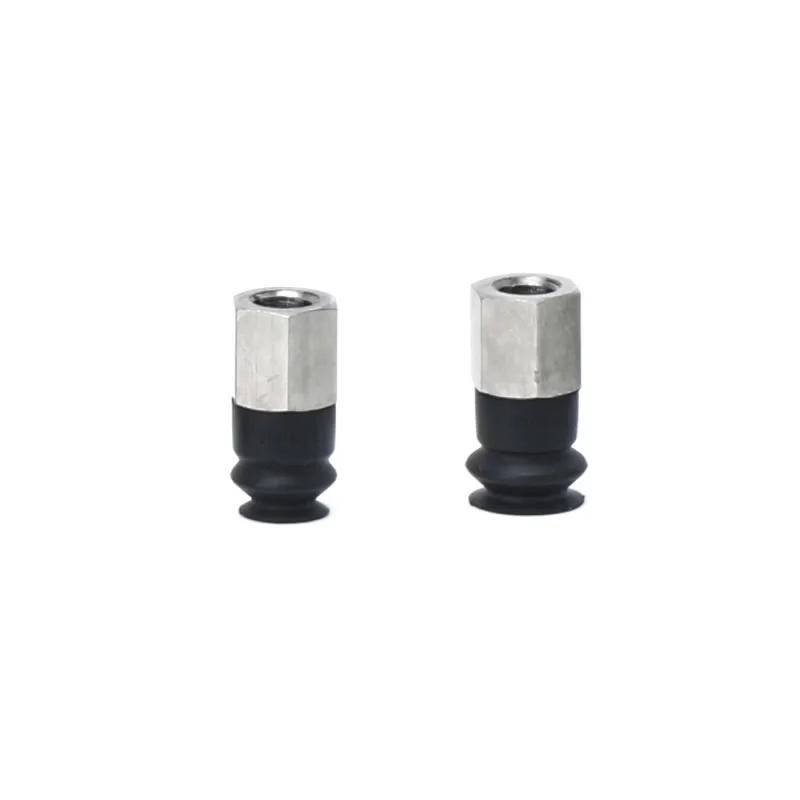

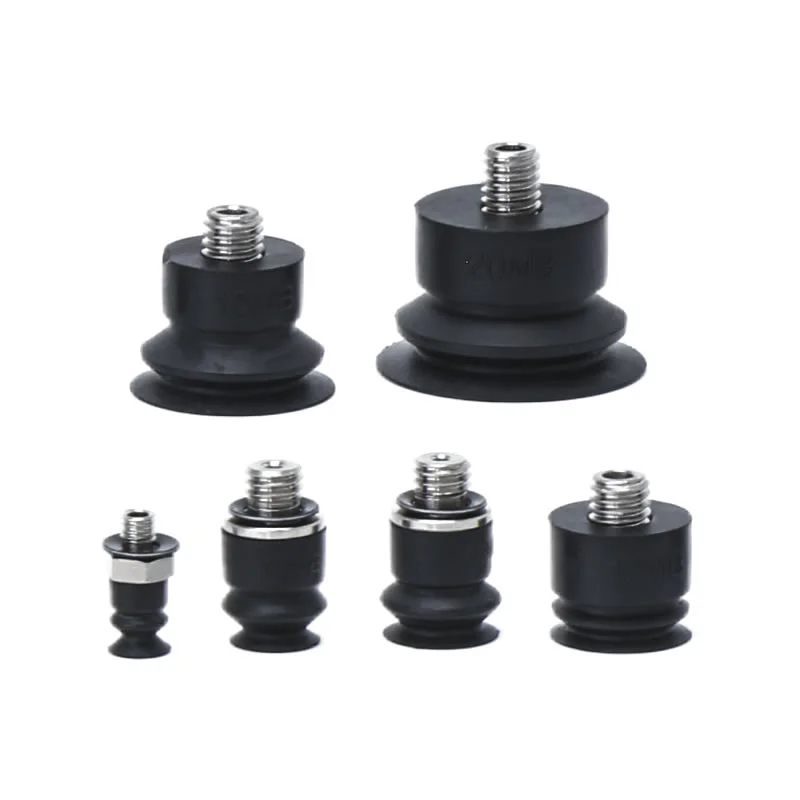

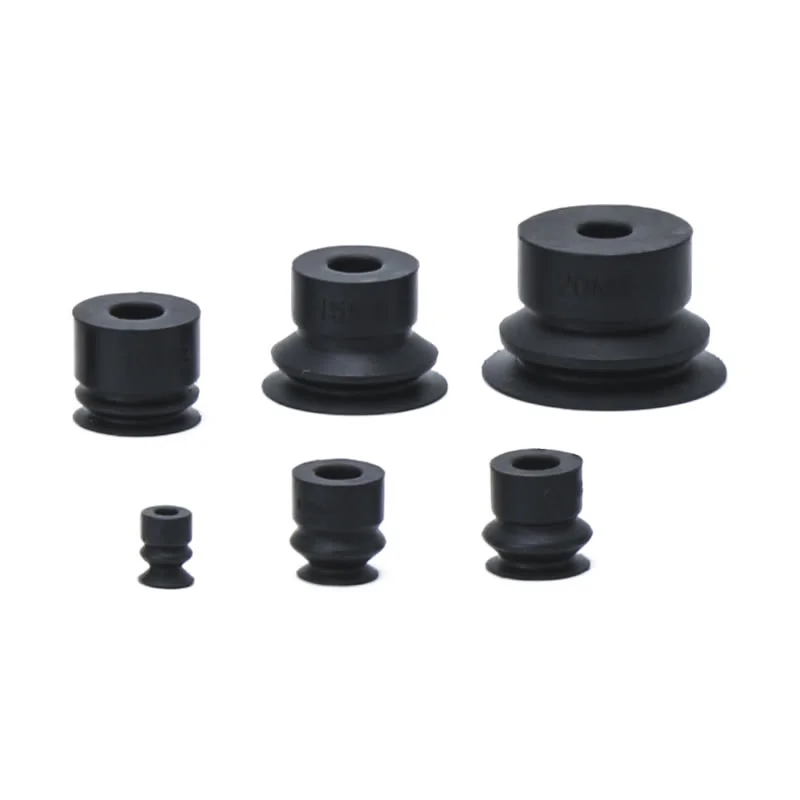

Zhejiang Comma Electric Co., Ltd. profesionaliai gamina aukštos kokybės dumplių vakuuminius siurbimo puodelius ZP2-MB. Mūsų gamykla taip pat teikia jums pritaikytas paslaugas ir nemokamus pavyzdžius. Tai miniatiūrinis lankstus siurbimo komponentas pneumatinėse automatikos sistemose, specialiai sukurtas netaisyklingiems, sferiniams ar pasvirusiems paviršiams.
Pagrindinės technologijos
Didelis suderinamumas su netaisyklingais paviršiais:Su akordeono stiliaus dumplių struktūra, dumplių vakuuminiai siurbimo puodeliai ZP2-MB automatiškai prisitaiko prie sferinių, pasvirusių arba netaisyklingos formos ruošinio paviršių, užtikrindami saugų ir stabilų sugriebimo procesą.
Integruotas amortizatoriaus dizainas:Klostuota konstrukcija suteikia būdingą fizinį elastingumą, efektyviai sugeria kontaktinį smūgį, nereikalaujant papildomų spyruoklinių buferinių laikiklių, taip žymiai taupant montavimo vietą.
Tikslios miniatiūrizacijos programos:Specialiai sukurta mažiems tiksliams komponentams; tarnauja kaip pagrindinis sprendimas tvarkyti mikro dalis elektronikos gamyboje, preciziniame surinkime ir kompaktiškose automatikos sistemose.
Taikymas įvairiose pramonės šakose:Plačiai naudojamas sugriebti miniatiūrinius sferinius elektroninius komponentus, netaisyklingas metalines dalis ir pasvirusias plastikines detales; sklandžiai integruojasi į nedidelės apimties robotizuotas sistemas ir tikslią pakavimo įrangą.
Kompaktiškas erdvės pritaikymas:Papildomos buferio (spyruoklinio tipo) įrengimo vietos nereikia. Integruota konstrukcija skirta ribotos erdvės automatikos įrangai arba robotų rankų galiukams, todėl galima sklandžiai integruoti į įvairias kompaktiškas gamybos linijas.
Pagrindinės specifikacijos:Skersmens parinktys: dumplių vakuuminių siurbtukų serija ZP2-MB yra kelių standartinių skersmenų, įskaitant φ4mm, φ6mm, φ8mm, φ10mm, φ15mm ir φ20mm.
Medžiagos pasirinkimas:Galimas platus medžiagų asortimentas, atitinkantis įvairius eksploatacinius reikalavimus, įskaitant nitrilo kaučiuką (NBR, modelio pavadinime su "N"), silikoninę gumą (pažymėtą "S"), poliuretano kaučiuką, taip pat specializuotas medžiagas, tokias kaip laidžioji nitrilo guma ir laidžioji silikoninė guma (pažymėta "GS"). Šios medžiagos sukurtos taip, kad atitiktų antistatines savybes ir atsparumą specifinei cheminei aplinkai.
Ryšio parinktys:Galimos kelios srieginės jungtys, įskaitant A3, skirta M3 × 0,5 išoriniams sriegiams (suderinama su φ4 mm siurbtukais) ir A5/H5, skirta M5 × 0,8 išoriniams sriegiams (suderinama su φ6 mm, φ8 mm ir didesniais siurbtukais). Kai kurie modeliai taip pat palaiko B5 vidinio sriegio jungtis, palengvinančius vientisą integravimą su vakuuminiais vamzdynais ir robotų rankų priedais.

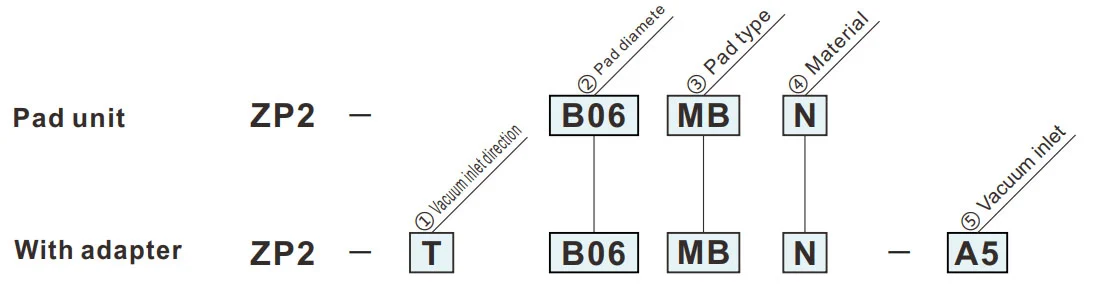

Kaip užsisakyti
- Naudoti ten, kur nėra vietos buferiui (spyruoklinio tipo).
- Darbinės dalys su pasvirusiu adsorbciniu paviršiumi.
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ③Trinkelės tipas | |
| MB | Dumplės |
|
⑤ Vakuuminis įvadas
② Trinkelės skersmuo (mm)
|
B04 | B06 | B08 | B10 | B15 | B20 | |
| ø4 | ø6 | ø8 | ø10 | ø15 | ø20 | ||
| A3 | M3x0,5 (vyras) | ● | — | — | — | — | — |
| H5 | M5x0,8 (vyras) | — | ● | ● | ● | ● | ● |
| B5 | M5x0,8 (moteriška) | — | ● | ● | — | — | — |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
MB
Dumplės
B04
| Modelis | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Materia |
|
| ZP2 | B02 | MB |
N S U F GN GS |
| B04 | |||
| B06 | |||
| 08 | |||
Nurodytas modelis: ZP2-B04MBS
Adapterio montavimo matmenys
MB
Dumplės
B06, B08
| Modelis | øA | øB | øC | øD | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||||
| ZP2 | B06 | MB |
N S U F GN GS |
6 | 7 | 3.3 | 8.4 |
| B08 | 8 | 9 | 4.7 | 9.6 | |||
Nurodytas modelis: ZP2-B06MBN
Adapterio montavimo matmenys
MB
Dumplės
B10, B15, B20
| Modelis | øA | øB | øC | øD | øE | øF | G | Y | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||||||||
| ZP2 | B10 | MB |
N S U F GN GS |
10 | 11 | 6.8 | 10.8 | 7.8 | 11 | 9.5 | 3 |
| B15 | 15 | 16 | 9.4 | 14.4 | 11 | 4.5 | |||||
| B20 | 20 | 21 | 12 | 18 | 10.8 | 15 | 13 | 5.5 | |||
Nurodytas modelis: ZP2-B10MBN
Adapterio montavimo matmenys
Taikomas padas: B10MB B15MB
Taikomas padas: B20 MB
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
