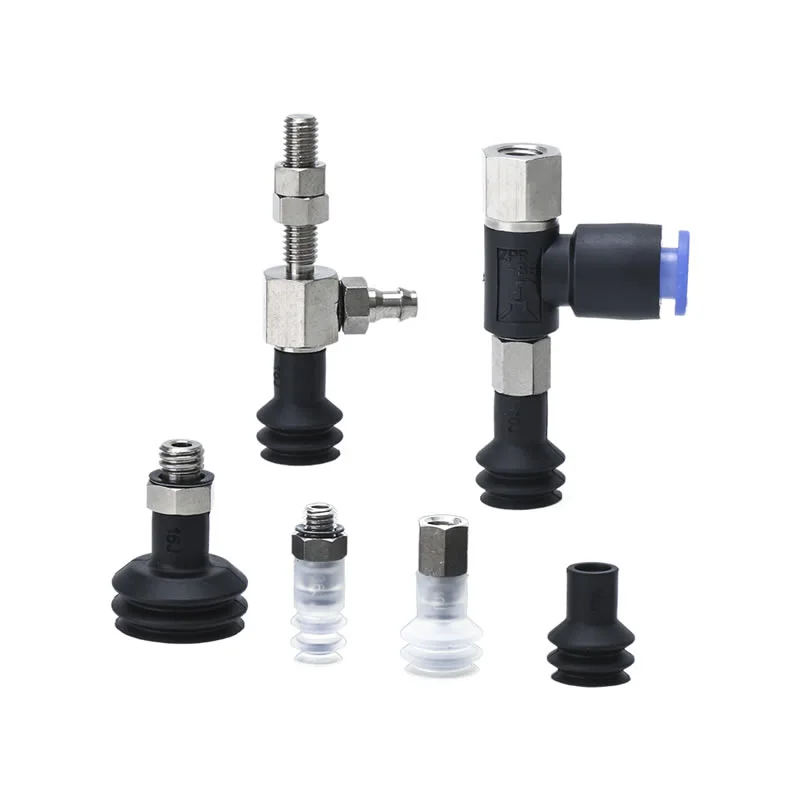

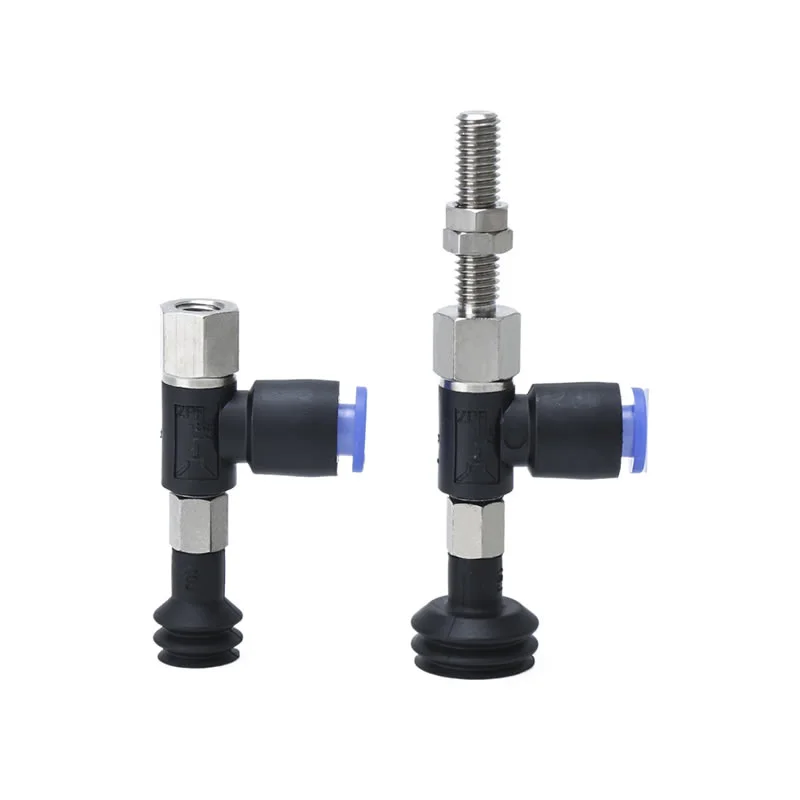

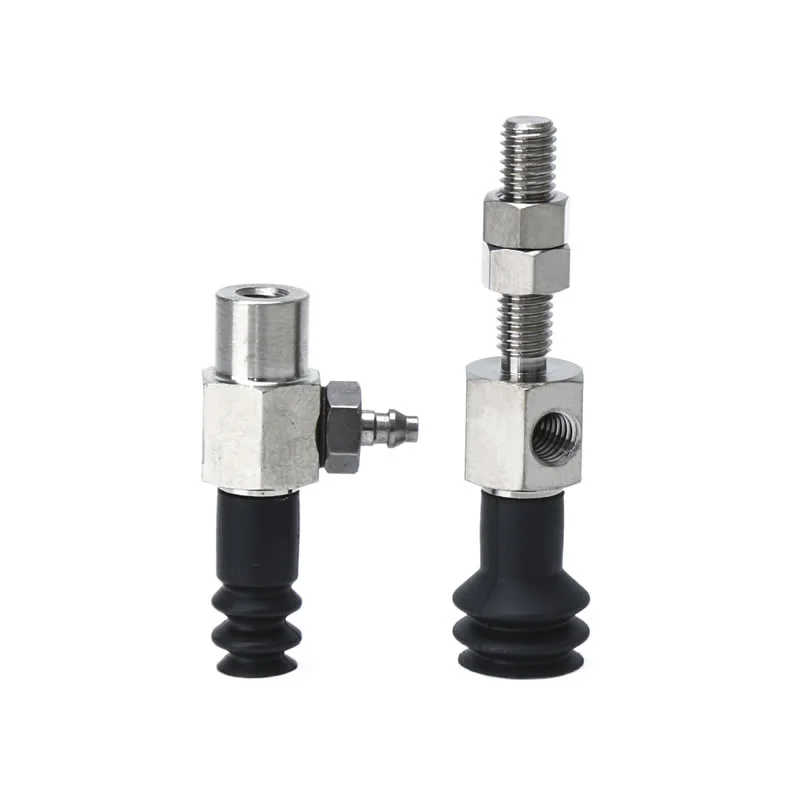

Silfonai be užrakto žiedo Vakuuminiai siurbtukai ZP2-J
ZP2 serijos dumplių blokas
ZP2-T serija su adapterio dumplių vakuuminėmis trinkelėmis
ZP2-R serija su adapterio dumplių vakuuminėmis trinkelėmis
ZP2-Y serija su adapterio dumplių vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius

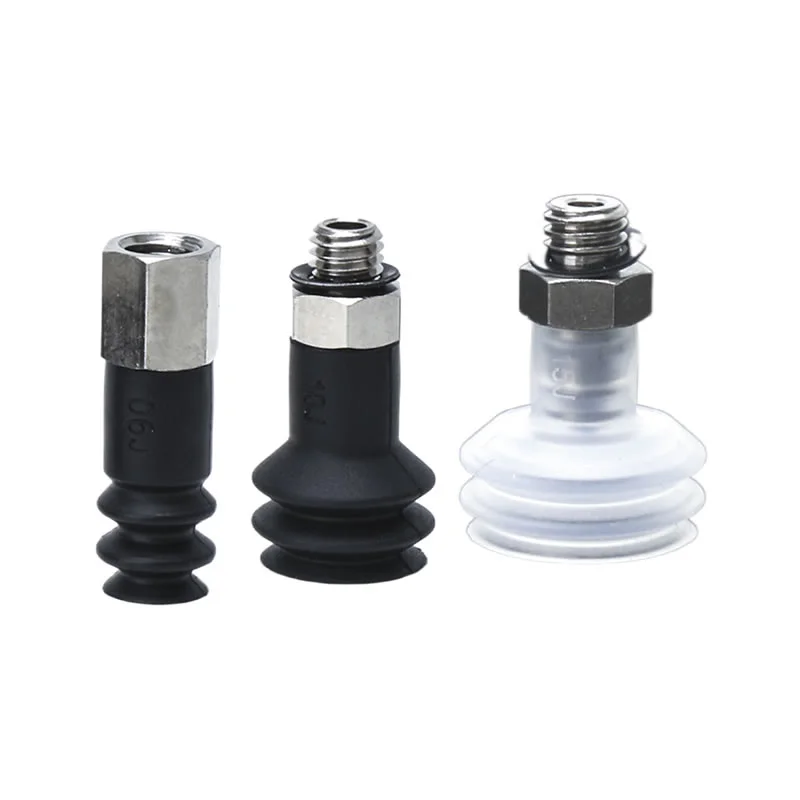

Silfonai be fiksavimo žiedo vakuuminiai siurbtukai ZP2-J yra skirti kompaktiškoms, tikslioms ir pritaikomoms automatizavimo programoms. Jie idealiai tinka mažiems komponentams, netaisyklingoms dalims ir ribotos erdvės gamybos linijoms.
Pagrindinės ZP2-J dumplių puodelių be užrakinimo žiedo savybės
Didelis lankstumas
Daugiapakopė akordeono konstrukcija (2,5 sluoksnio arba 3,5 sluoksnio) leidžia vertikaliai sugerti smūgius, kompensuojant aukščio skirtumus ir nedidelius nesutapimus.
Užtikrina stabilų sukibimą ant nelygaus ar nuožulnaus paviršiaus.
Palaiko gležnus arba netaisyklingos formos ruošinius nepadarydamas žalos.
Nereikia užrakinimo žiedo
2,5 sluoksnių modeliams nereikia užrakto žiedo, todėl montavimas supaprastinamas ir sutrumpėja surinkimo laikas.
Galimi φ6 mm, φ10 mm ir φ15 mm skersmenys, kad atitiktų skirtingus siurbimo reikalavimus.
Išlaiko patikimą sukibimą, nepaisant to, kad nėra fiksavimo įrangos.
Montavimo tipas
Sukurtas tiesioginiam arba moduliniam integravimui į robotų ginklus ir automatizuotas stotis.
Kompaktiška konstrukcija tinka siauroms gamybos linijų erdvėms.
Palaiko efektyvų medžiagų tvarkymą elektronikos, liejimo liejimo ir mažose metalo apdirbimo pramonės šakose.
Medžiagos įvairovė
Silfonai be užrakinimo žiedo vakuuminiai siurbtukai ZP2-J gaminami naudojant aukštos kokybės silikoną, gumą arba poliuretaną (PU), todėl pasižymi išskirtiniu atsparumu dilimui ir lankstumu.
Suderinamas su švariomis patalpomis arba antistatinėmis elektronikos gamybos aplinkomis.
Užtikrina ilgalaikį patvarumą dažnais ciklais, išlaikant pastovų vakuumo veikimą.
Kuo skiriasi ZP2-J ir ZP2-ZJ?
ZP2-J
Tipas:Kelių silfonų dumplės be užrakto žiedo Vakuuminiai siurbtukai ZP2-J
Užrakto žiedas:Neprivaloma; 2,5 sluoksnio modeliams užrakto žiedo nereikia
Dydžiai:2,5 sluoksnio (φ6mm, φ10mm, φ15mm), 3,5 sluoksnio (φ9mm, φ14mm, φ16mm, φ25mm, φ30mm)
Programos:Puikiai veikia ant pasvirusių paviršių arba ribotos buferinės erdvės; idealiai tinka mažai elektronikai, liejamoms dalims ir kompaktiškiems metaliniams komponentams
Lankstumas:Didelė vertikalaus smūgio absorbcija dėl akordeono konstrukcijos
Montavimas:Kompaktiškas, lengvas integravimas į robotų rankas ir automatizuotas stotis
ZP2-ZJ
Tipas:Vienpakopis arba dvipakopis dumplių vakuuminis puodelis su fiksavimo žiedu
Užrakto žiedas:Reikalingas saugiam montavimui
Dydžiai:Paprastai didesni skersmenys nei ZP2-J; skirtas sunkesniems arba didesniems ruošiniams
Programos:Tinka šiek tiek didesniems, sunkesniems ar standesniems daiktams; dažniausiai naudojamas pramoninėje automatikoje, kur stabilumas ir saugus tvirtinimas yra labai svarbūs
Lankstumas:Vidutinė smūgio absorbcija; sutelkti dėmesį į patikimą laikymą, o ne į ekstremalią vertikalią kompensaciją
Montavimas:Saugiam tvirtinimui reikalingas užrakto žiedas, suderinamas su standartine tvirtinimo įranga
Kaip užsisakyti
- Naudoti ten, kur nėra vietos buferiui (spyruoklinio tipo).
- Darbinės dalys su pasvirusiu adsorbciniu paviršiumi.
- Taikoma ZP serijos adapteriui.

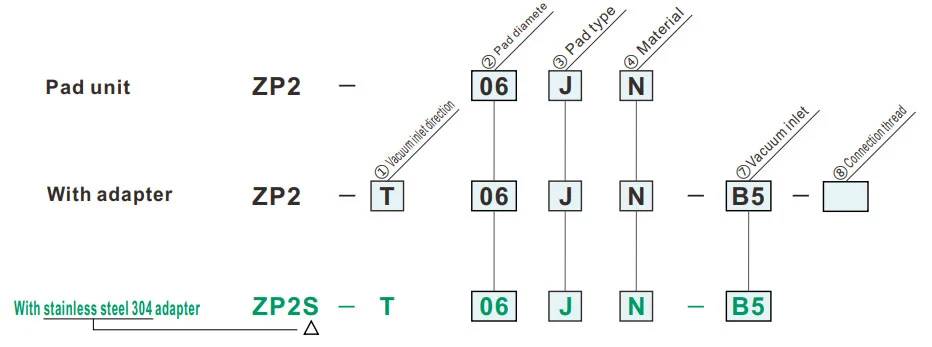

| ①Vakuuminio įleidimo kryptis | ⑦ Vakuuminis įvadas | ⑧ Jungties sriegis | ||
| T | Vertikalus |
|
A5A6 |
— |
|
B4B5 |
— | ||
| R | Šoninis |
|
0406 |
A5A6 |
|
B4B5 |
|||
| Y |
|
U4N4U6N6B5 |
A5A6 |
|
|
B5B6 |
|||
| ②Trinkelės skersmuo (mm) | |
| 06 | ø6 |
| B10 | ø10 |
| B15 | ø15 |
| ③Trinkelės tipas | |
| J | Silfonai (2,5 pakopų) |
| ⑦ Vakuuminis įvadas | |||
| Vyriškas siūlas | A5 | M5 x 0,8 | |
| A6 | M6 x 1.0 | ||
| Moteriškas siūlas | B4 | M4 x 0,7 | |
| B5 | M5 x 0,8 | ||
| Spygliuočių tvirtinimas | U4 | ø4 minkštiems vamzdeliams | M-5AU-4 |
| N4 | ø4 nailoniniams vamzdeliams | M-5AN-4 | |
| U6 | ø6 minkštiems vamzdeliams | M-5AU-6 | |
| N6 | ø6 nailoniniams vamzdeliams | M-5AN-6 | |
| Tvirtinimas vienu prisilietimu | 04 | ø4 | |
| 06 | ø6 | ||
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
reen simbolis yra pritaikyti modeliai.
| ⑧ Jungties sriegis | ||
| Vyriškas siūlas | A5 | M5 x 0,8 |
| A6 | M6 x 1.0 | |
| Moteriškas siūlas | B4 | M4 x 0,7 |
| B5 | M5 x 0,8 | |
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
J

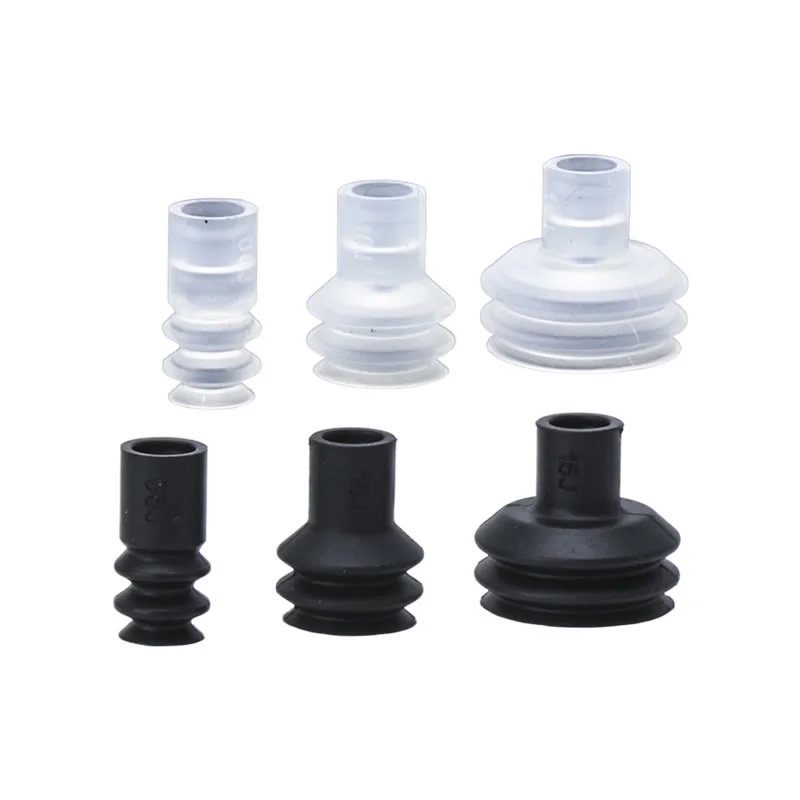

Dumplės
| Modelis | øA | øB | øC | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
||||
| ZP2 | 06 | J |
N S U F GN GS |
6 | 7 | 8 |
| B10 | 10 | 11 | 12 | |||
| B15 | 15 | 16 | 17 | |||
Nurodytas modelis: ZP2-06JN

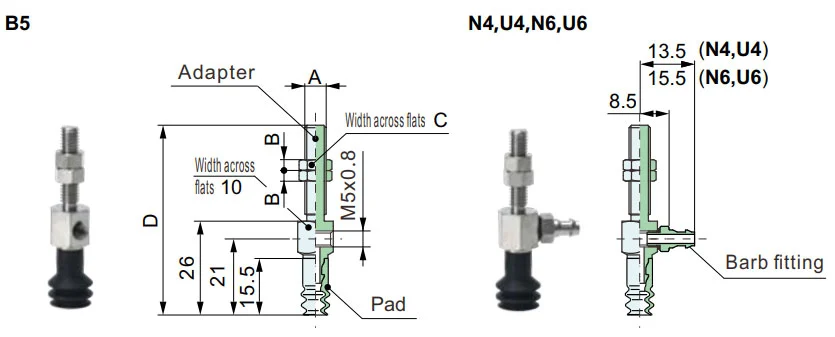

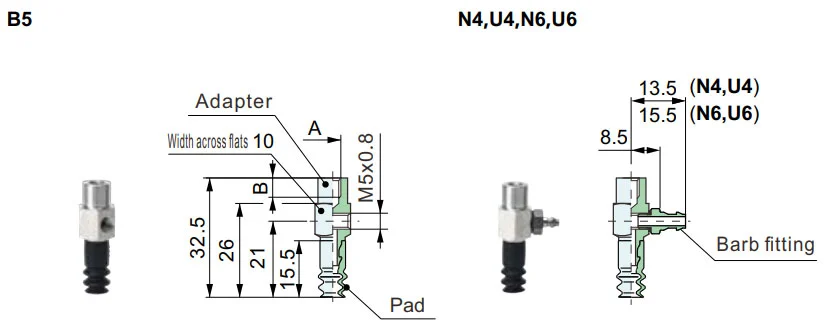

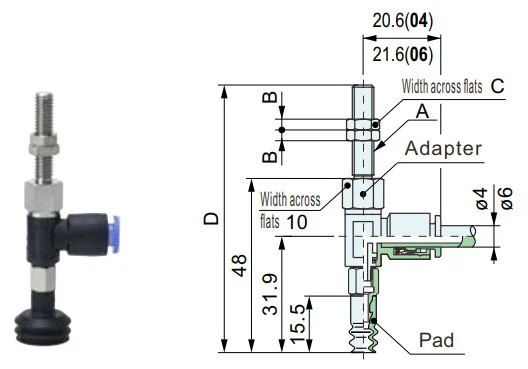

Adapterio montavimo matmenys
ZP2-T
Vertikalus
A5, A6
| Modelis | A | B | C | D | Prisitaikyti | |||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑦ Vakuuminis įvadas |
||||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
A5 | M5x0,8 | 7 | 3.5 | 22.5 | ZPT1-A5 ZPST1-A5 |
| A6 | M6x1.0 | 8 | 4.5 | 23.5 | ZPT1-A6 ZPST1-A6 |
|||||
Nurodytas modelis: ZP2-TB10JGN-A5
ZP2-T
Vertikalus
B4, B5
| Modelis | A | B | Prisitaikyti | |||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑦ Vakuuminis įvadas |
||||
| ZP2 ZP2S |
T |
06 B10 B15 |
J |
N S U F GN GS |
B4 | M5x0,8 | 4 | ZPT1-B4 ZPST1-B4 |
| B5 | M6x1.0 | 5 | ZPT1-B5 ZPST1-B5 |
|||||
Nurodytas modelis: ZP2-TB15JN-B5

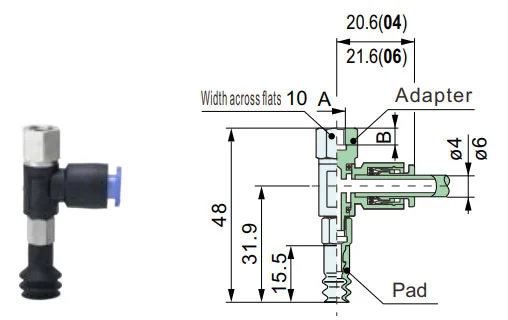

ZP2-R
Šoninis
A5, A6
| Modelis | A | B | C | D | Prisitaikyti | ||||||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
||||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
A5 | M5x0,8 | 4 | 7 | 69 | ZPY1 |
04 06 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 74 | A6 | ||||||||
Nurodytas modelis: ZP2-R06JGN-04-A5 Adapteris nuoroda: ZPR1-04-A5
ZP2-R
Šoninis
B4, B5
| Modelis | A | B | Prisitaikyti | ||||||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
||||
| ZP2 | R |
06 B10 B15 |
J |
N S U F GN GS |
04 06 |
B4 | M4x0,7 | 4 | ZPY1 |
04 06 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Nurodytas modelis: ZP2-RB10JN-06-B5 Adapteris nuoroda: ZPR1-06-B5
ZP2-Y
Šoninis
A5, A6
| Modelis | A | B | C | D | Prisitaikyti | ||||||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
||||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
A5 | M5x0,8 | 4 | 7 | 47.5 | ZPY1 | B5 N4 U4 N6 U6 |
A5 |
| A6 | M6x1.0 | 3 | 8 | 53 | A6 | ||||||||
Nurodytas modelis: ZP2-YB15JGN-U4-A6 Adapteris nuoroda: ZPY1-U4-A6
ZP2-Y
Šoninis
B4, B5
| Modelis | A | B | Prisitaikyti | ||||||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
⑦ Vakuuminis įvadas |
⑧ Ryšys siūlas |
||||
| ZP2 | Y |
06 B10 B15 |
J |
N S U F GN GS |
B5 N4 U4 N6 U6 |
B4 | M4x0,7 | 4 | ZPY1 | B5 N4 U4 N6 U6 |
B4 |
| B5 | M5x0,8 | 5 | B5 | ||||||||
Nurodytas modelis: ZP2-Y06JS-N4-B4 Adapteris nuoroda: ZPY1-N4-B4
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
