How to choose the right suction cup material for my workpiece surface?

Selecting the correct material is critical for grip and longevity. For high-temperature or oily metal surfaces, we recommend NBR (Nitrile) rubber due to its excellent oil resistance and heat resistance. For electronic components or PCBs, we offer Anti-Static (ESD) Silicone to prevent electrostatic damage. For general smooth surfaces like glass or plastic, standard Silicone or Polyurethane provides the best adhesion and abrasion resistance. Commaelec supports custom material formulations to match your specific environmental needs.

How do your suction cups handle uneven, curved, or porous surfaces?

Our engineering solutions are designed for challenging surfaces. We offer Ball Joint (swivel) mountings (like the ZP2-J series) that compensate for angular misalignment up to 15°-30°, ensuring full sealing contact on uneven workpieces. For porous materials (like cardboard or foam), we recommend using our Oval vacuum suction cups or adjusting the vacuum flow with our vacuum generators to maintain stable pressure and prevent workpiece deformation.

Can your vacuum cups reliably handle ultra-small or delicate electronic components?

Absolutely. Our ZP3 Compact Series is specifically engineered for the electronics industry, featuring diameters ranging from 1.5mm to 16mm. We also provide special Nozzle Vacuum Suction Cups (ZP2) with openings as small as 0.8mm for picking micro-lenses and chips. Combined with our integrated buffer springs, they ensure gentle yet precise handling, preventing scratches or breakage during high-speed pick-and-place operations.

Kinijai pritaikyti mini silfoniniai vakuuminiai siurbtukai ZP2-ZJ

I. Pagrindinės stiprybės

Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).

II. Pramonės programų išgavimas

A. Medicina ir medicinos pramonė

A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo

A.2 Pagrindiniai scenarijai:

1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)

2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)

3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)

B. Elektronikos ir puslaidininkių pramonė

B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams

B.2 Pagrindiniai scenarijai:

1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)

2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)

3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)

C. Automobilių ir automobilių dalių pramonė

C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus

C.2 Pagrindiniai scenarijai:

4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)

5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)

6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)

D. Maisto ir pakavimo pramonė

D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui

D.2 Pagrindiniai scenarijai:

1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)

2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)

E. Logistikos ir sandėliavimo pramonė

E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo

E.2 Pagrindiniai scenarijai:

1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)

2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)

F. Naujoji energetika ir specialiosios pramonės šakos

F.1 Nauja energija (ličio baterija/pv):

1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)

F.2 Spausdinimas ir popierius

1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)

III. Pagrindinės adaptacijos logikos santrauka

Ruošinio charakteristikos	Pipetės pritaikymo programa	Atitinkami pramonės scenarijai
Plonas / trapus / tikslus	Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis	Elektroniniai puslaidininkiai, vaistai
Sunkūs daiktai / Didelis dydis	Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas	Automobiliai, logistikos skydai
Sveikata/Taršos prevencija	Maisto / medicininės klasės silikonas, lengvai valoma struktūra	Vaistai, maistas
Minkšti/nelygūs paviršiai	Kempininė medžiaga, deformuojamas siurbtukas	Automobilių salonai, maistas
Antistatiniai reikalavimai	Antistatinis silikonas, padedamas jonų vėjo	elektroninis puslaidininkis

⑤ Vakuuminis įvadas ② Trinkelės skersmuo (mm)		02	04	05	06
⑤ Vakuuminis įvadas ② Trinkelės skersmuo (mm)		ø2	ø4	ø5	ø6
A3	M3x0,5 (vyras)	●	●	—	—
A5	M5x0,8 (vyras)	—	—	●	●

④ Medžiaga
N	NBR
S	Silikono guma
U	Uretano guma
F	FKM
GN	Laidus NBR
GS	Laidi silikoninė guma

Modelis
	② Pad dia.	③ Pad tipo	④ Pad Medžiaga
ZP2	02	ZJ	N S U F GN GS
	04
	05
	06

Modelis						Adapteris
	① Vakuuminis įleidimo kryptis	② Pad dia.	③ Pad tipo	④ Pad Medžiaga	⑤ Vakuuminis įvadas
ZP2	T	02	ZJ	N S U F GN GS	A3	ZP2A-T02ZJ-A3
		04				ZP2A-T04ZJ-A3
		05			A5	ZP2A-T05ZJ-A5
		06				ZP2A-T06ZJ-A5

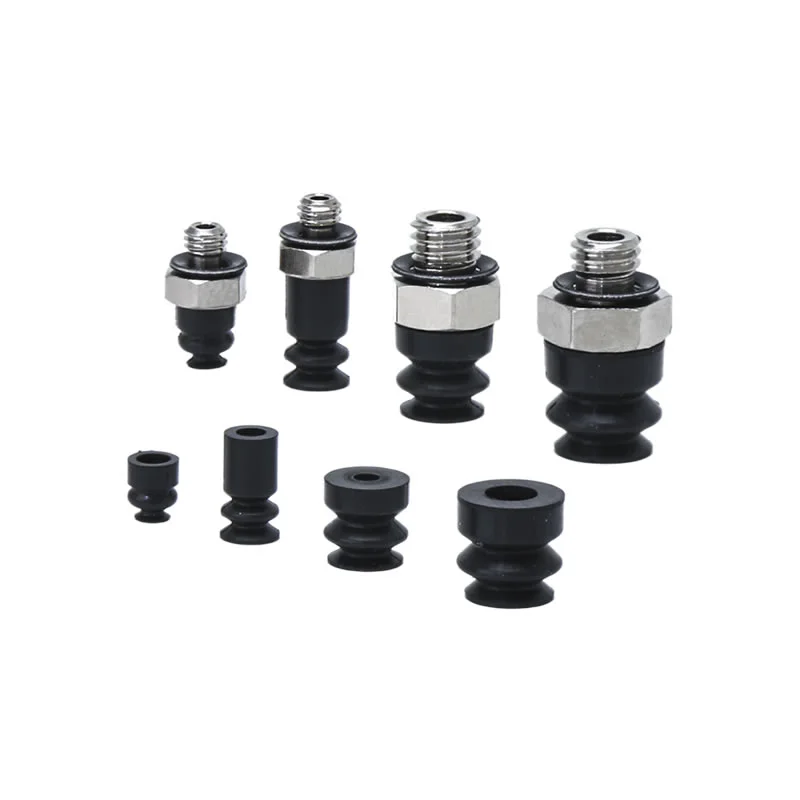

Mini dumpliniai vakuuminiai siurbtukai ZP2-ZJ

Mini dumpliniai vakuuminiai siurbtukai ZP2-ZJ

ZP2 serijos dumplių dulkių siurblio blokas

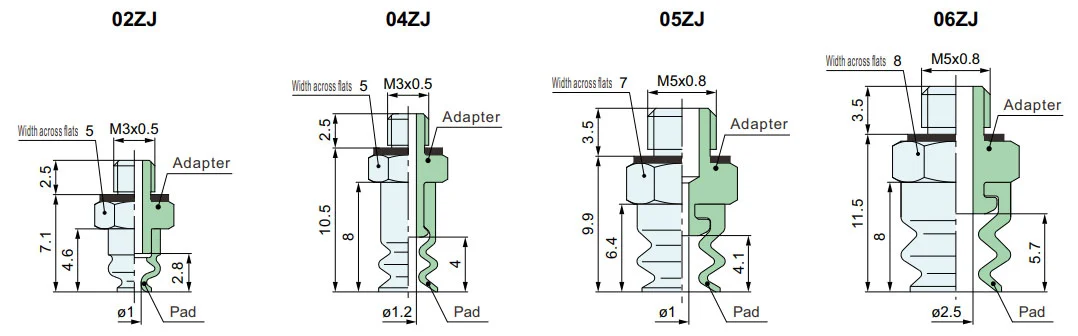

ZP2-T serija su adapteriu dumplių vakuuminis padas

Kokios yra pagrindinės ZP2-ZJ trinkelių savybės?

Silfono konstrukcija

Medžiagos parinktys

Didelis našumas

Kaip išsirinkti tinkamus mini dumplių vakuuminius siurbtukus ZP2-ZJ

1. Ruošinio forma ir paviršius

2. Ruošinio dydis ir svoris

3. Darbo aplinka

4. Įrangos erdvė ir išdėstymas

5. Valdymo greitis ir tikslumas

6. Stabilumo reikalavimai

Praktinis atrankos patarimas

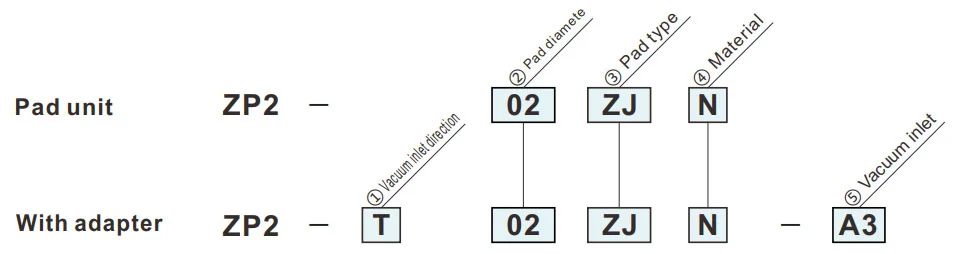

Kaip užsisakyti

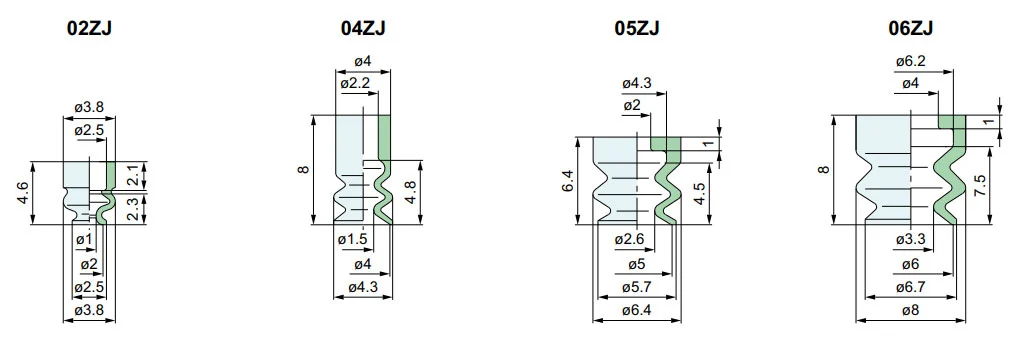

Matmenys (mm)

Pamušalo medžiaga ir charakteristikos

Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys

①Vakuuminio įleidimo kryptis
T	Vertikalus

③Trinkelės tipas
ZJ	Dumplės
