Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP2
Kaip profesionalus gamintojas, esame pasiryžę tiekti jums aukštos kokybės, didelio standumo rutulinių jungčių vakuuminius siurbimo puodelius ZP2. Mūsų gaminiai pasižymi išskirtiniu stabilumu, todėl ypač gerai tinka apdoroti sunkius ruošinius ir tuos, kurių paviršius yra nelygus. Unikali rutulinių jungčių konstrukcija automatiškai prisitaiko prie pasvirusių paviršių ir taip žymiai padidina siurbimo patikimumą. Ši gaminių serija yra įvairių dydžių ir medžiagų, įskaitant NBR, silikoną, PU, FKM ir EPR, ir gali būti pritaikyta pagal jūsų specifinius taikymo reikalavimus. Be to, galima įsigyti papildomą buferio dizainą, užtikrinantį visapusišką trapių ruošinių paviršiaus apsaugą.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

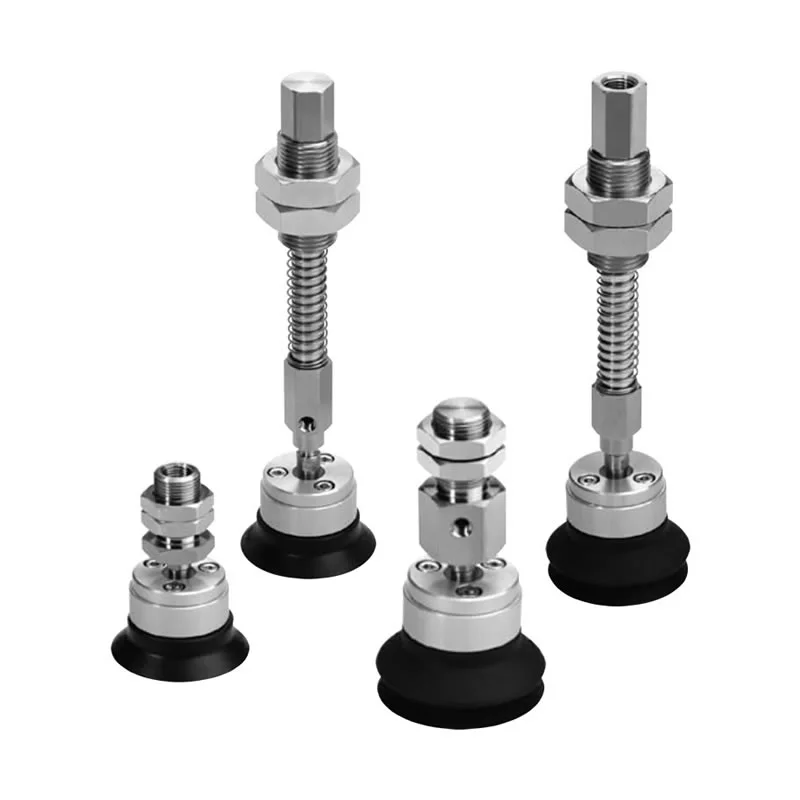

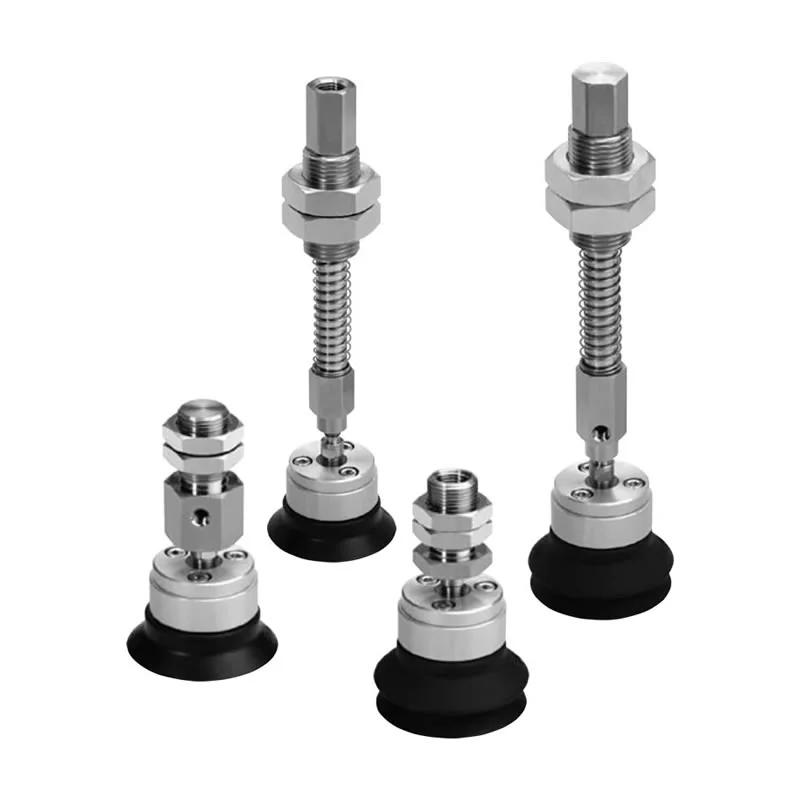

Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP2
ZP2-TF serijos didelio našumo rutulinių jungčių tipas su adapterio vakuuminėmis trinkelėmis
ZP2-TF serijos didelio našumo rutulinių jungčių tipas su buferinėmis vakuuminėmis trinkelėmis
ZP2-XF serijos didelio našumo rutulinių jungčių tipas su adapterio vakuuminėmis trinkelėmis
ZP2-XF serijos didelio našumo rutulinių jungčių tipas su buferinėmis vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Kaip ekonomiškų, didelio tvirtumo ZP2 rutulinių jungčių vakuuminių siurbtukų gamintoja, „Commaelec“ naudoja pažangias vakuuminio sandarinimo ir slėgio palaikymo technologijas. Didelio standumo rutulinių jungčių vakuuminiai siurbimo puodeliai ZP2 yra didelio našumo vakuuminis griebtuvas, skirtas pramoniniam automatizavimui. Jis specialiai sukurtas taip, kad būtų galima sugriebti ruošinius, kurie yra sunkūs, kurių paviršius yra nelygus arba yra nuolydžiu. Sujungus labai tvirtą konstrukcinį karkasą su rutulinių jungčių mechanizmu, šis siurbtukas užtikrina galingą sugriebimo jėgą ir automatiškai reguliuoja savo kampą, kad optimaliai atitiktų ruošinio paviršių, taip padidindamas siurbimo stabilumą ir darbo saugumą.
Pagrindinės savybės
Didelio standumo struktūra:Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP2 idealiai tinka dideliems ruošinių tvarkymui ir yra labai atsparūs deformacijai
Sukamojo rutulinio jungties dizainas:Prisitaiko prie nelygių ar nuožulnių paviršių.
Galingas siurbimas:Užtikrina stabilias ir patikimas tvarkymo operacijas.
Kelių dydžių ir medžiagų:Tinka įvairioms eksploatavimo sąlygoms.
Pasirenkamas amortizavimo mechanizmas:Sumažina kontaktinį poveikį ir apsaugo ruošinį.
Privalumai
Didelis tvirtumas ir didelis atsparumas
Sustiprinta konstrukcija, skirta apdoroti sunkius ruošinius be deformacijos
Nepertraukiamo pramoninio darbo metu išlaiko stabilią siurbimo jėgą
Pagaminta Commaelec, griežta kokybės kontrolė užtikrina ilgą tarnavimo laiką
Rutulinis jungtis / pasukamas dizainas
Leidžia reguliuoti kampą, kad tiktų nelygiems ar nuožulniams paviršiams
Pagerina sandarinimo efektyvumą ir sumažina oro nuotėkį
Pagerina sukibimo stabilumą realioje gamybos aplinkoje
Įvairūs trinkelių tipai
Galimos kelios trinkelių struktūros, kad atitiktų skirtingas ruošinio sąlygas
Palaiko lygius ir šiek tiek tekstūruotus paviršius
Lankstus pasirinkimas pagal taikymo poreikius
Butas su šonkauliu
Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP2 tinka plokšti ir lygūs paviršiai, tokie kaip metalo lakštai ir stiklas
Briaunuota konstrukcija pagerina sandarumą ir apsaugo nuo slydimo
Užtikrina pastovų siurbimą didelės spartos automatikoje
Dumplės
Tinka lenktiems arba nelygiems paviršiams
Siūlo amortizuojantį efektą ir aukščio kompensaciją
Sumažina padėties nustatymo klaidas atliekant rinkimo ir padėti užduotis
Platus medžiagų asortimentas
NBR:Ekonomiškas ir atsparus dilimui, skirtas bendram naudojimui
Silikonas:Tinka aukštos temperatūros aplinkoje
PU:Didelis patvarumas dažnoms operacijoms
FKM:Puikus cheminis atsparumas
Individualių medžiagų (pvz., antistatinių) galima įsigyti iš „Commaelec“.
Dideli skersmenys
Didelio standumo rutulinių jungčių vakuuminiai siurbtukai ZP2 yra įvairių skersmenų – nuo φ40 iki φ125 – kad atitiktų įvairius apkrovos reikalavimus.
Didesnis skersmuo suteikia stipresnę sunkių dalių sugriebimo jėgą
Lengvas pasirinkimas pagal svorį ir paviršiaus būklę
Lankstus montavimas
Palaiko vidines ir išorines sriegių jungtis
Suderinamas su adapteriais ir buferiniais laikikliais
Vertikalios arba šoninės vakuuminio įleidimo galimybės įvairiems išdėstymams
Buferio parinktys
Pasirenkama amortizacinė struktūra sumažina smūgį kontakto metu
Apsaugo trapius paviršius, tokius kaip stiklas ar dengtos medžiagos
Pagerina tvarkymo saugumą ir gaminių kokybę
Programos
Automatizuotos gamybos linijos ir robotinės rankos
Metalo lakštų, stiklo plokščių ir didelių komponentų tvarkymas
Ličio baterijų ir elektronikos pramonė (galimi nerūdijančio plieno variantai)
Bet koks scenarijus, kai reikia stabiliai sugriebti sunkius arba nelygius ruošinius

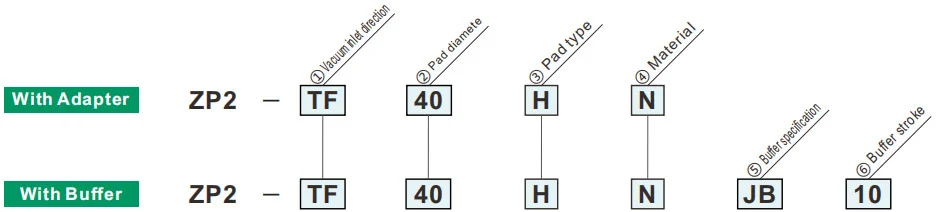

Kaip užsisakyti
| ①Vakuuminio įleidimo kryptis | |
| TF | Vertikalus |
| XF | Šoninis |
| ②Trinkelės skersmuo | |
| 40 | ø40 |
| 50 | ø50 |
| 63 | ø63 |
| 80 | ø80 |
| 100 | ø100 |
| 125 | ø125 |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
Žalias simbolis yra pritaikyti modeliai
| ⑥ Buferio eiga | Trinkelės skersmuo | ||||||
| 40 | 50 | 63 | 80 | 100 | 125 | ||
| 10 | 10 mm | ● | ● | ||||
| 25 | 25 mm | ● | ● | ||||
| 30 | 30 mm | ● | ● | ||||
| 50 | 50 mm | ● | ● | ||||
| 75 | 75 mm | ● | ● | ||||
| 100 | 100 mm | — | ● | ||||
| ③Trinkelės tipas | |
| H | Plokščias su šonkauliu |
| HB | Silfono tipas |
| ⑤ Buferio specifikacija | |
| JB | Besisukantis (žalvaris, su įvorėmis) |
| JF | Besisukantis (plieninis, su įvore) |
Spyruoklinė reaktyvioji jėga
| Sujungimo sriegis | Priveržimo momentas ±5 %[N·m] | Buferio eiga (mm) | Spyruoklės reaktyvioji jėga[N] | ||
| Žalvaris, su įvorėmis (JB) | Plieninis, su įvore (JF) | Esant 0 smūgiui | Esant pilnam smūgiui | ||
| M18x1,5 | 30 | 50 | 10 | 5 | 6.5 |
| 25 | 6.9 | 11.8 | |||
| 30 | 5 | 8.5 | |||
| 50,75 | 6.9 | 11.8 | |||
| M22x1,5 | 45 | 75 | 10 | 10 | 11.5 |
| 25 | 15 | ||||
| 30 | 13.5 | ||||
| 50,75,100 | 15 | ||||
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
