Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).

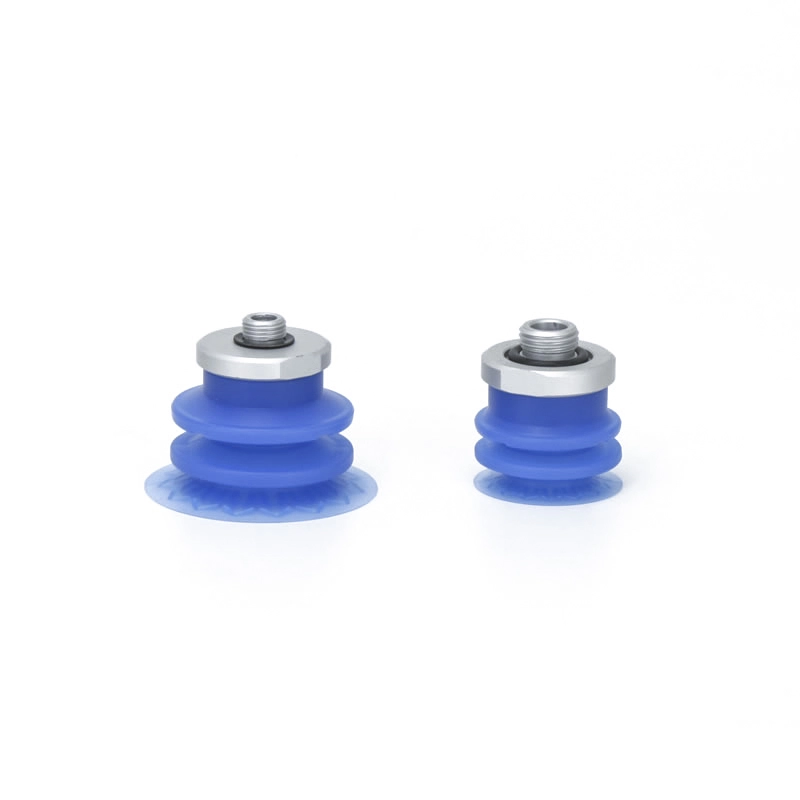

Silfoniniai 2,5 pakopų vakuuminiai siurbtukai ZP3P-JT
Silfonams 2,5 pakopų vakuuminiai siurbtukai ZP3P-JT specializuojasi labai tiksliai tvarkyti plonas, lanksčias ir lengvai deformuojamas medžiagas. Jie plačiai naudojami automatizuotose maisto, medicinos ir plataus vartojimo prekių pakavimo linijose, leidžiančiose stabiliai sugriebti plėvelinius maišelius, plastikinius lakštus ir minkštas pakuotes. Su lanksčia sandarinimo lūpa ir higieniškomis silikoninėmis medžiagomis jie užtikrina nuoseklų sukibimą, sumažina deformaciją ir palaiko švarų, efektyvų veikimą didelės spartos automatizavimo aplinkoje.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Silfoniniai 2,5 pakopų vakuuminiai siurbtukai ZP3P-JT

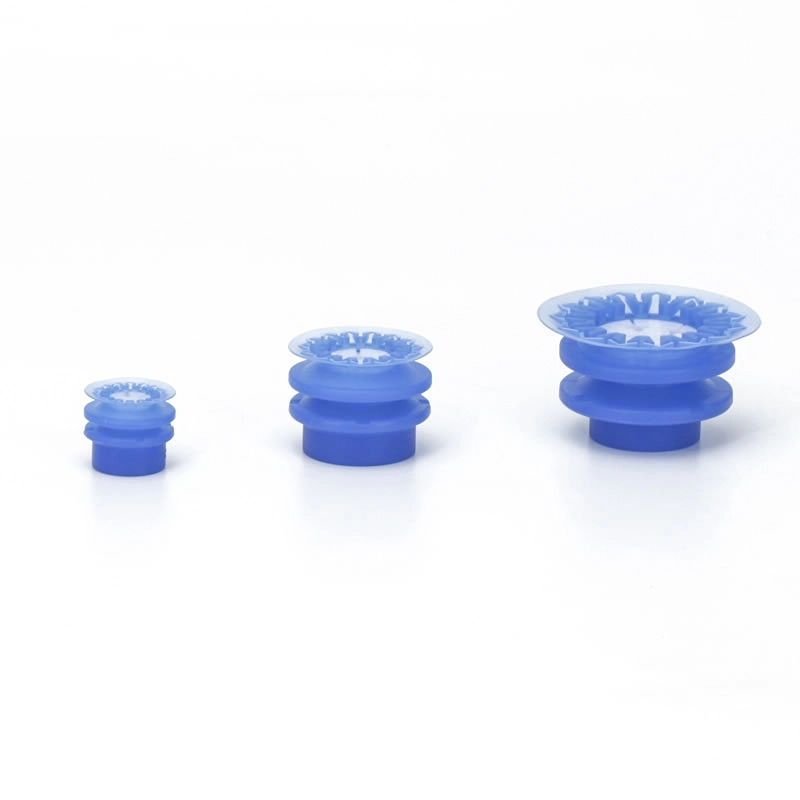

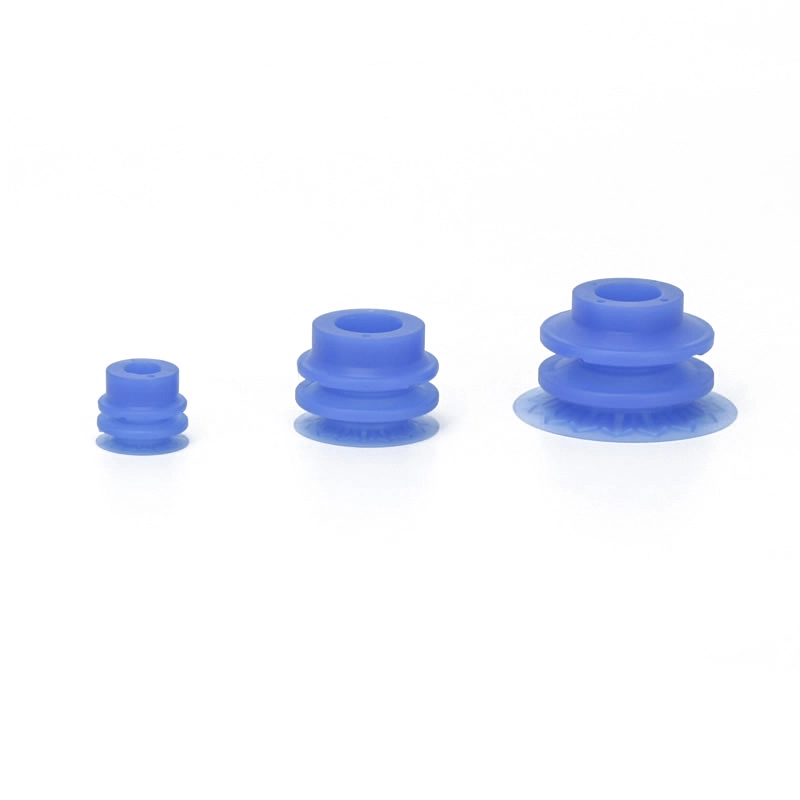

ZP3P serijos dumplių 2,5 pakopų vakuuminis padas

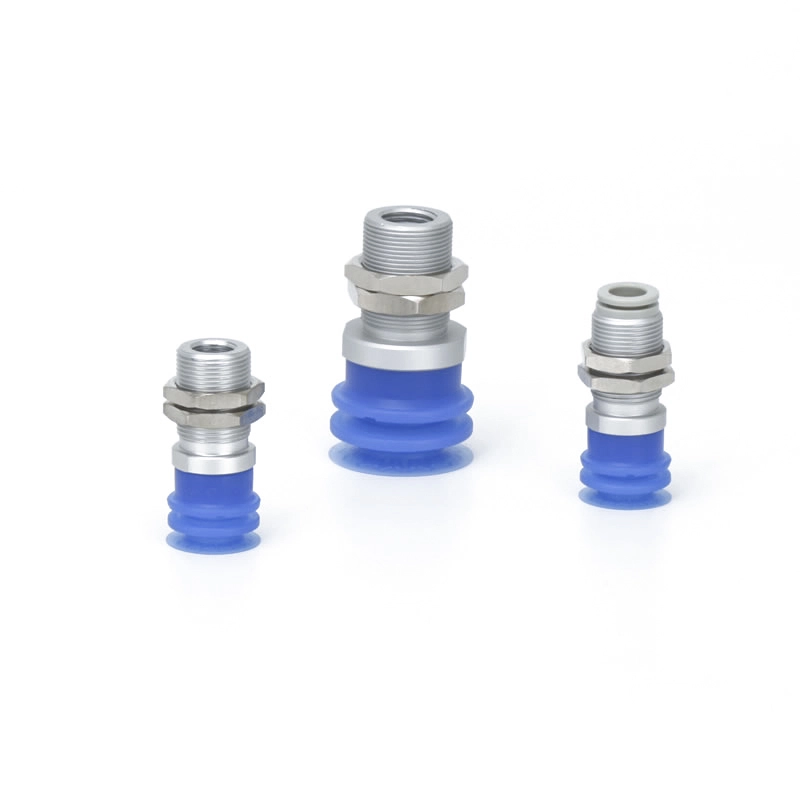

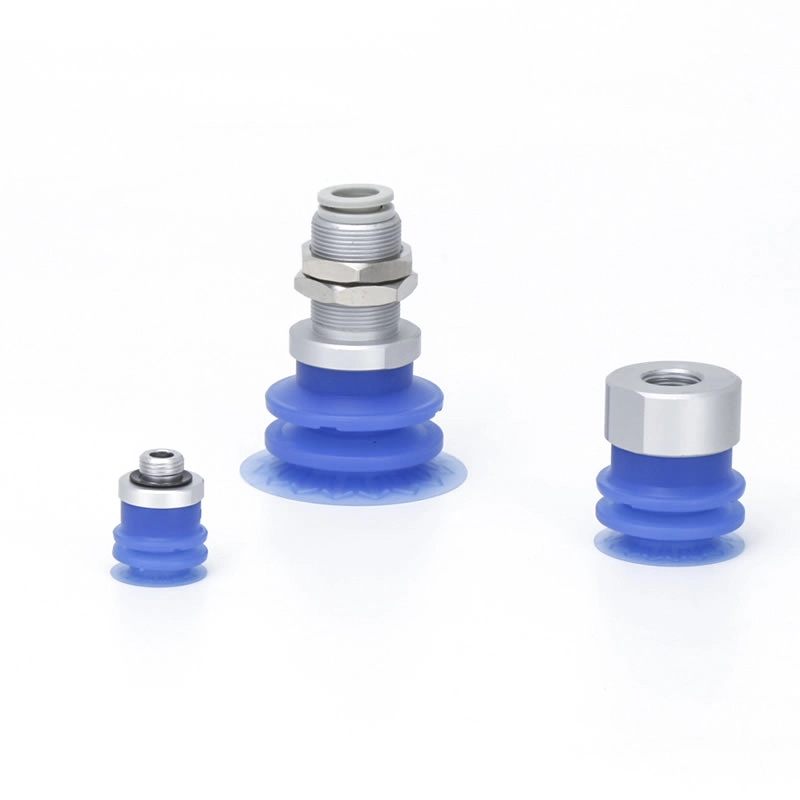

ZP3P-T serija su adapterio dumpliniais 2,5 pakopų vakuuminiais trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Pagrindiniai dumplių 2,5 pakopų vakuuminių siurbimo taurių ZP3P-JT privalumai
Optimalus prisitaikymas ir lankstumas:Silfono tipo konstrukcija ir lankstus sijonas prisitaiko prie nelygių ar lenktų plėvelių paviršių, užtikrinant saugų sukibimą.
Puikus slopinimo efektas:Akordeono konstrukcija sugeria vibraciją dideliu greičiu, sumažindama plėvelės deformaciją.
Ūgio kompensacija:Daugiapakopiai sluoksniai leidžia tvarkyti įvairaus storio plėveles neprarandant siurbimo.
Sumažėjusi žala / žymėjimas:Minkštas silikonas ir specializuoti sijonai apsaugo subtilias pakuotes, apsaugodami nuo raukšlių, įplyšimų ar žymių.
Universalus medžiagų tvarkymas:Tinka maisto, medicinos ir kosmetikos pakavimo plėvelėms, taip pat ploniems plastikams ir etileno lakštams.
Supaprastintas dizainas:Vieno sluoksnio arba kelių sluoksnių konfigūracijos palengvina montavimą ir integravimą į automatizuotas paėmimo ir vietos sistemas.
DUK
Kam naudojama ZP3P-JT serija?
Silfoniniai 2,5 pakopų vakuuminiai siurbtukai ZP3P-JT naudojami lanksčioms plėvelėms ir plonoms, deformuojančioms medžiagoms tvarkyti. Jie plačiai naudojami maisto ir medicinos pakuotėse, įskaitant gėrimų maišelius, miltelių maišelius ir farmacines pakuotes, taip pat logistikos rūšiavimą ir automatizuotą plėvelių apdorojimą.
Ar yra galimybė sumažinti maišelio deformaciją?
Taip, lankstus sandarinimo sijonas ir optimizuota briaunų struktūra padeda tolygiai paskirstyti slėgį
Sumažina susiraukšlėjimą, nuotėkį ir deformaciją tvarkymo metu
Kokios yra pagrindinės ZP3P-JT siurbtuko savybės?
Dumplių 2,5 pakopų vakuuminiai siurbtukai ZP3P-JT turi 2,5 pakopų dumplių struktūrą, siūlančią lankstumo ir smūgius sugeriančių savybių derinį. Jo sijonas turi sustiprintą briaunų dizainą, kuris efektyviai padidina sandarinimo efektyvumą ir stabilumą. Plokščias siurbimo paviršius užtikrina patikimą plonos plėvelės medžiagų sukibimą, o įrenginys palaiko iki 4G pagreičius, efektyviai slopindamas vibraciją ir deformaciją.
Ar jie tinka didelės spartos programoms?
Taip, skirtas didelės spartos automatizuotoms gamybos linijoms
Stabilus veikimas greitėjant / lėtėjant (iki 4G)
Idealiai tinka greitoms išėmimo ir pakavimo operacijoms

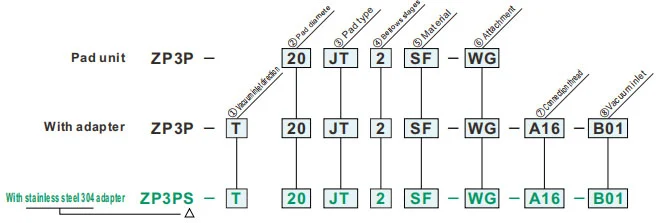

Kaip užsisakyti
- Skirtas adsorbciniam ruošinių su lanksčia minkšta plėvele pakuotėmis pernešimui
- Plonas plėvelinis sijonas ir specialios formos šonkauliai
- Plokščias priedas raukšlėms mažinti
- Mėlynos spalvos pagalvėlė, kurią lengva atskirti vakuuminį pagalvėlę pagal spalvą atliekant užterštumo patikrinimą
Specifikacijos
| Darbinės temperatūros diapazonas | -30 ~ 90 ℃ | |
| Pad | Medžiaga | Silikono guma |
| Spalva | Mėlyna | |
| Kietumas (Šoras A: ±5°) | A40/S | |
| Priedas | Medžiaga | Sintetinė derva / Nerūdijantis plienas |
| Spalva | Baltas | |
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ②Pamušalo skersmuo (mm) | |
| 20 | ø20 |
| 25 | ø25 |
| 32 | ø32 |
| 40 | ø40 |
| 50 | ø50 |
| ③Trinkelės tipas | |
| JT | Silfono tipas |
| ④ Silfono etapai | |
| 2 | 2,5 etapo |
| ⑤ Medžiaga | |
| SF | Silikono guma |
| ⑥ Priedas | |
| Nulis | Be priedų |
| W | Didelės skylės tvirtinimas |
| WF | Plokščias tvirtinimas |
| WM | Tinklinis tvirtinimas |
| WG | Porėtas tvirtinimas |
| ⑦ Jungties sriegis | ⑧ Vakuuminis įvadas | Trinkelės skersmuo | |||||
| ø20 ~ ø25 | ø32 ~ ø50 | ||||||
| - | Nulis | - | Vyriška siūlas |
AG01 | G1/8 | ● | ● |
| AG02 | G1/4 | ● | ● | ||||
| AG03 | G3/8 | ● | ● | ||||
| AG04 | G1/2 | - | ● | ||||
| Moteris siūlas |
BG01 | G1/8 | ● | - | |||
| BG02 | G1/4 | - | ● | ||||
| Vyriška siūlas |
A16 | M16 x 1,0 | Moteris siūlas |
B01 | Rc1/8 | ● | - |
| Vienu prisilietimu tinkantis |
08 | Rc1/4 | ● | - | |||
| A20 | M20 x 1,0 | Moteris siūlas |
B02 | 8 mm | - | ● | |
| Vienu prisilietimu tinkantis |
10 | 10 mm | - | ● | |||
| Priedas | W | WF | WM | WG | |
| Dalies vaizdas |
|
|
|
|
|
| Aprašymas | Išplėstas angos dydis, užtikrinantis siurbimo srautą Suderinamas su vakuuminių pūstuvų siurbliais |
Raukšlių mažinimui Ploniems ruošiniams su maža deformacija Siurbimo anga yra sandari plokščiu paviršiumi, kad būtų slopinamas ruošinio įsiurbimas Apriboja sijono judėjimą ir sumažina ruošinio pažeidimus |
Apsaugo nuo pašalinių medžiagų įsiskverbimo į vamzdynus Lengva patikrinti, ar neužsikimšę, ir lengva valyti Sumažintas įsiurbimo filtro elemento keitimo dažnis | - | |
| Dalies numeris | ø20 | ZP3PW-20JT2 | ZP3PWF-20JT2 | ZP3PWM-20JT2 | ZP3PWG-20JT2 |
| ø25 | ZP3PW-25JT2 | ZP3PWF-25JT2 | ZP3PWM-25JT2 | ZP3PWG-25JT2 | |
| ø32 | ZP3PW-32JT2 | ZP3PWF-32JT2 | ZP3PWM-32JT2 | ZP3PWG-32JT2 | |
| ø40 | ZP3PW-40JT2 | ZP3PWF-40JT2 | ZP3PWM-40JT2 | ZP3PWG-40JT2 | |
| ø50 | ZP3PW-50JT2 | ZP3PWF-50JT2 | ZP3PWM-50JT2 | ZP3PWG-50JT2 | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
