Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Ploni plokšti vakuuminiai siurbtukai ZP2
Kaip pirmaujantis Kinijos gamintojas, mūsų gamykla siūlo pritaikytus plonus plokščius vakuuminius siurbimo puodelius ZP2 (ø10-30 mm). Su grioveliais „MT“ struktūra, „Commaelec“ tiekėjo tiesioginis sprendimas apsaugo nuo plėvelių ir plonų lakštų deformacijos. Turime NBR ir laidžio silikono su nerūdijančio plieno dalimis, skirtomis ličio baterijų pramonei.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Ploni plokšti vakuuminiai siurbtukai ZP2

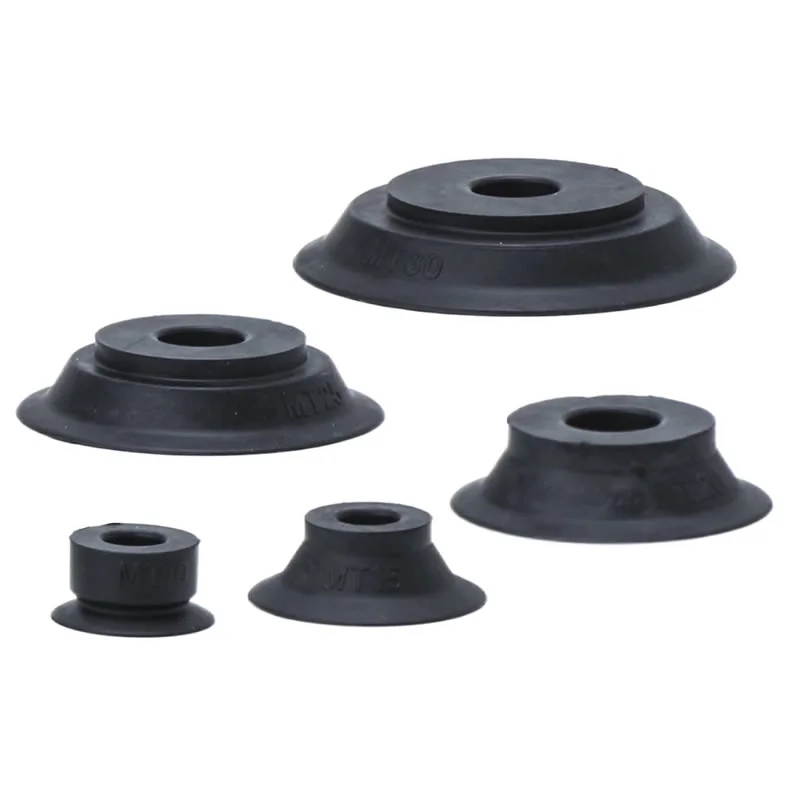

ZP2 serijos plonas plokščias dulkių siurblys

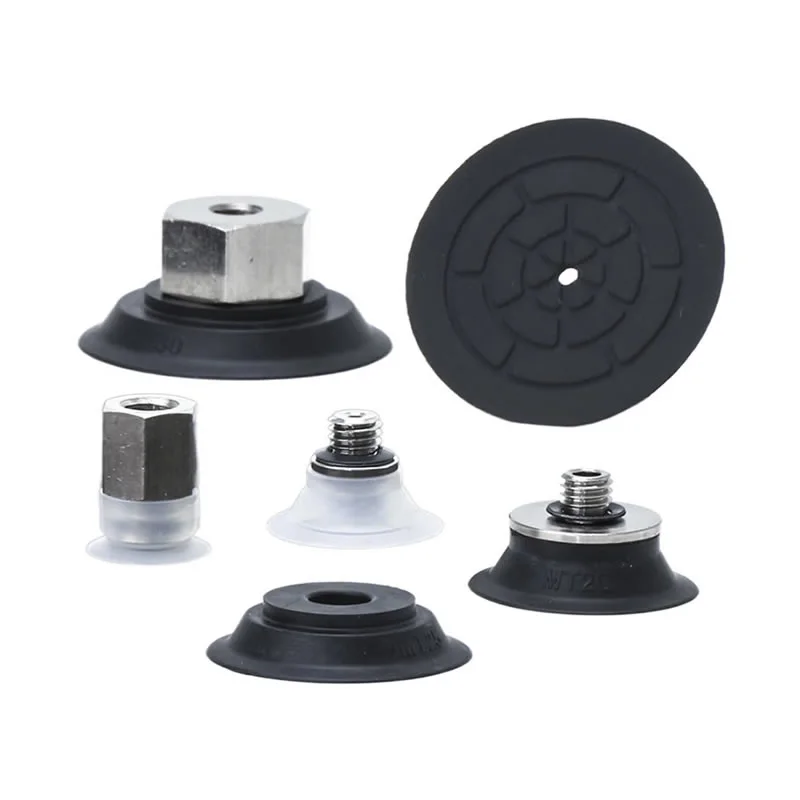

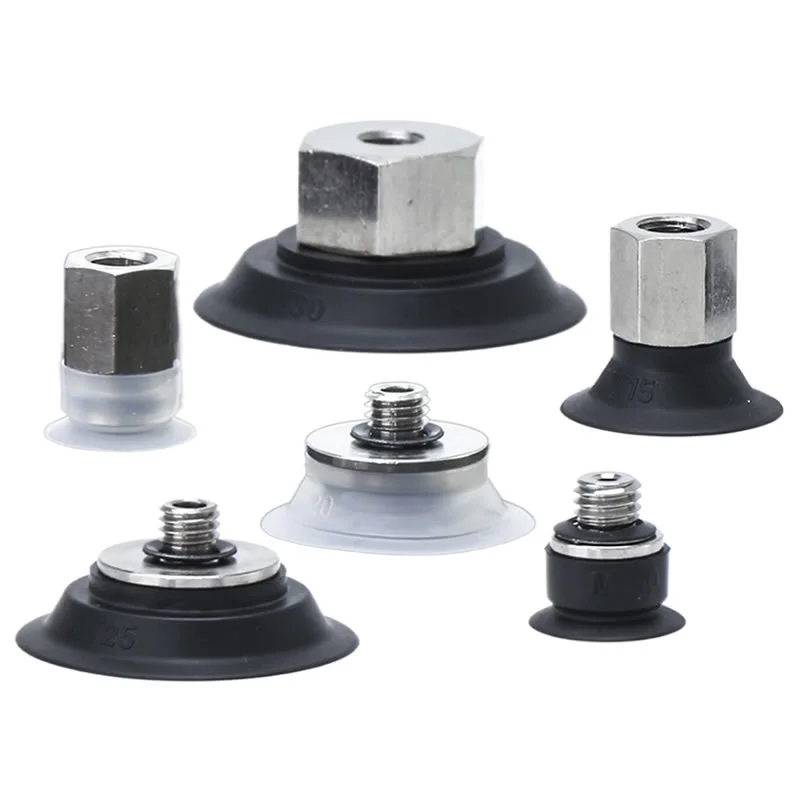

ZP2-T serija su adapteriu Plonas plokščias vakuuminis padas
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Ploni plokšti vakuuminiai siurbtukai ZP2 yra tikslūs pneumatinių sugriebimo sistemų komponentai, specialiai sukurti ploniems ir lengvai deformuojamiems ruošiniams tvarkyti. Pramoninėse specifikacijose jie paprastai žymimi struktūriniu kodu "MT", reiškiančiu specializuoto griovelio dizaino įtraukimą į jų vidinę struktūrą.
Produkto savybės:Šis siurbtukas efektyviai apsaugo nuo plokščių ruošinių deformacijos adsorbcijos metu, todėl puikiai tinka ploniems lakštams, plėvelėms ir kitoms lengvai deformuojamoms medžiagoms.
Specifikacijos:Siurbtukas yra įvairių skersmenų, įskaitant φ10, φ15, φ20, φ25 ir φ30.
Siurbtuko medžiagos:Įprasti variantai yra NNBR (nitrilo guma) ir GS (laidi silikoninė guma), kurių kiekviena medžiaga yra pritaikyta konkrečioms darbo aplinkoms ir dalių reikalavimams.
Taikymo laukai:Ploni plokšti vakuuminiai siurbtukai ZP2 plačiai naudojami gamyboje, automatizuotose gamybos linijose, robotikoje ir logistikoje ir t.t. Juo galima nešti lengvus arba vidutinio svorio plokščius daiktus, tokius kaip stiklas, plastikas ir metalas.
DUK
Kokios medžiagos yra prieinamos ir kuo jos skiriasi?
Plonus plokščius vakuuminius siurbtukus ZP2 galima įsigyti iš kelių medžiagų, kad atitiktų tikras darbo sąlygas:
NBR: ekonomiškas, geras atsparumas dilimui bendram naudojimui
Silikonas: puikus atsparumas karščiui ir nelieka žymių, idealiai tinka jautriems paviršiams
PU (poliuretanas): didelis patvarumas didelio ciklo operacijoms
FKM (fluorokaučiukas): stiprus atsparumas cheminėms medžiagoms ir alyvai
EPR: tinka specifiniams aplinkosaugos reikalavimams
Commaelec užtikrina pastovią medžiagų kokybę ir palaiko pritaikymą specialioms reikmėms (pvz., antistatikai).
Kuriems ruošiniams geriausiai tinka ploni plokšti siurbtukai?
Lygūs, lygūs paviršiai, tokie kaip metalo lakštai, stiklas, plastikinės plokštės
Ploni arba lengvi ruošiniai, kuriems reikalingas stabilus ir vienodas kontaktas
Taikymas, kur reikalinga minimali deformacija ir tikslus padėties nustatymas
Plonas plokščias dizainas padidina kontaktinį plotą, pagerina sandarumą ir sumažina oro nuotėkį.
Koks yra atsparumo temperatūrai diapazonas?
Tipiniai diapazonai (priklausomai nuo medžiagos):
NBR: -10°C iki 80°C
Silikonas: nuo -40°C iki 200°C
PU: -20°C iki 80°C
FKM: iki ~200°C su stipriu cheminiu stabilumu
„Commaelec“ gali rekomenduoti tinkamas medžiagas pagal jūsų faktinę temperatūrą ir aplinką.
Ar juos galima naudoti su vertikaliu arba horizontaliu vakuuminiu įvadu?
Taip. Ploni plokšti vakuuminiai siurbtukai ZP2 palaiko lankstų montavimą:
Vertikalus vakuumo įėjimas (standartas kompaktiškoms sąrankoms)
Horizontalus/šoninis įėjimas ribotos erdvės sistemoms
Suderinamas su adapteriais ir buferiniais laikikliais
„Commaelec“ siūlo kelias jungties parinktis, kad atitiktų skirtingus įrangos išdėstymus.
Kaip tinkamai juos prižiūrėti, kad jų tarnavimo laikas būtų ilgesnis?
Reguliariai tikrinkite, ar sandarinimo lūpoje nėra susidėvėjimo, įtrūkimų ar deformacijų
Paviršius laikykite švarius, kad dulkės nepakenktų sandarinimui
Venkite per didelio vakuumo slėgio arba nesutapimo
Naudokite buferinius laikiklius, kad sumažintumėte smūgį dideliu greičiu
Laiku pakeiskite susidėvėjusius puodelius, kad išlaikytumėte sistemos stabilumą

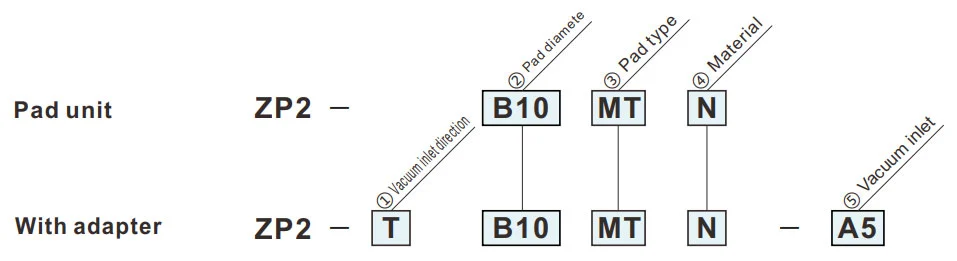

Kaip užsisakyti
- Plonų lakštų ar plėvelių adsorbcijai. Adsorbcinis paviršius su grioveliu.
- Sumažėja plokščio paviršiaus deformacija adsorbcijos metu.
- Netinka pernešti ruošinius, kuriems taikoma apkrova.
- Priklausomai nuo lakšto storio, gali susidaryti raukšlės.
- Prieš naudodami patikrinkite storį.
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ③Trinkelės tipas | |
| MT | Plonas plokščias (su grioveliu) |
| ②Trinkelės skersmuo (mm) | |
| B10 | ø10 |
| B15 | ø15 |
| B20 | ø20 |
| B25 | ø25 |
| B30 | ø30 |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑤Vakuuminis įvadas | |
| H5 | M5x0,8 (vyras) |
| B5 | M5x0,8 (moteriška) |
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
MT
Plonas plokščias (su grioveliu)
| Modelis | øA | øB | øC | øD | øE | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
||||||
| ZP2 | B10 | MT |
N S U F GN GS |
10 | 11 | 8.5 | 6 | 4 |
| B15 | 15 | 16 | ||||||
| B20 | 20 | 21 | 13.5 | 10 | 6 | |||
| B25 | 25 | 26 | 15 | |||||
| B30 | 30 | 31 | 18 | |||||
Nurodytas modelis: ZP2-B10MTN
Adapterio montavimo matmenys
Taikomas padas: B10MT/B15MT
Taikomas padas: B20MT/B25MT/B30MT
ZP2-T
Vertikalus
H5
| Modelis | øA | øB | øC | D | Adapteris | |||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑤ Vakuuminis įvadas |
||||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
H5 | 10 | 11 | 8 | 1.5 | ZP2A-M02P |
| B15 | 15 | 16 | ||||||||
| B20 | 20 | 21 | 14 | 2.5 | ZP2A-M03P | |||||
| B25 | 25 | 26 | ||||||||
| B30 | 30 | 31 | ||||||||
Nurodytas modelis: ZP2-TB10MTGS-H5
ZP2-T
Vertikalus
B5
| Modelis | øA | øB | C | Adapteris | |||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑤ Vakuuminis įvadas |
|||||
| ZP2 | T | B10 | MT |
N S U F GN GS |
B5 | 10 | 11 | 8 | ZP2A-M04 |
| B15 | 15 | 16 | |||||||
| B20 | 20 | 21 | 14 | ZP2A-M07 | |||||
| B25 | 25 | 26 | |||||||
| B30 | 30 | 31 | |||||||
Nurodytas modelis: ZP2-TB10MTGS-B5
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
