Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Kompaktiški vakuuminiai siurbtukai ZP3
„Commaelec“ gamykla turi platų paruoštą pristatymui inventorių ir siūlo aukštos kokybės gumos, silikono ir specializuotų medžiagų, įskaitant antistatinius variantus, pasirinkimą. Kompaktiškų vakuuminių siurbtukų ZP3 skersmuo yra nuo 1,5 mm iki 16 mm; šie miniatiūriniai komponentai yra kruopščiai sukurti specialiai elektronikos pramonei.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

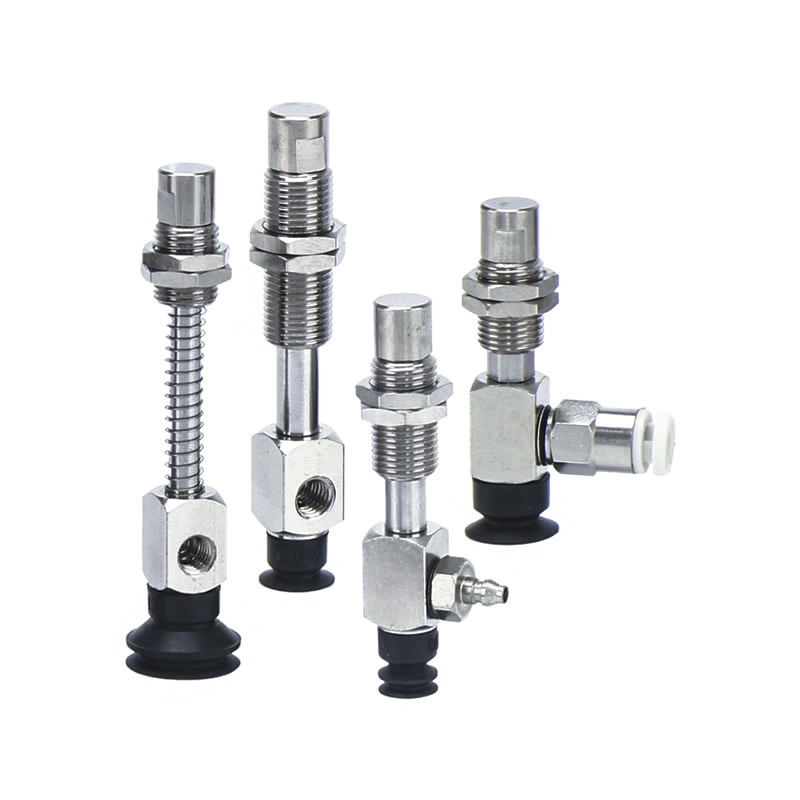

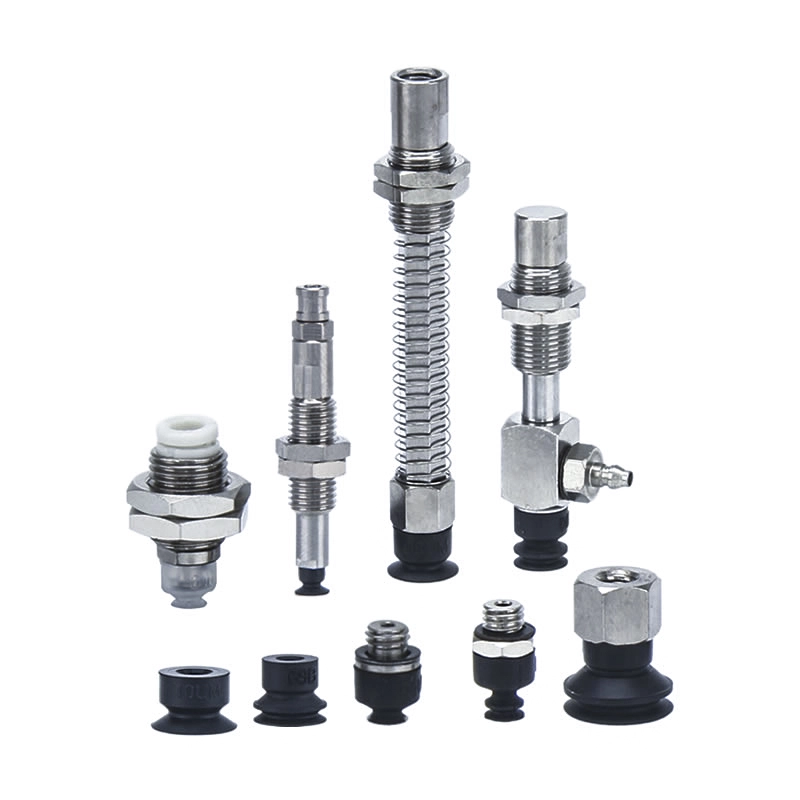

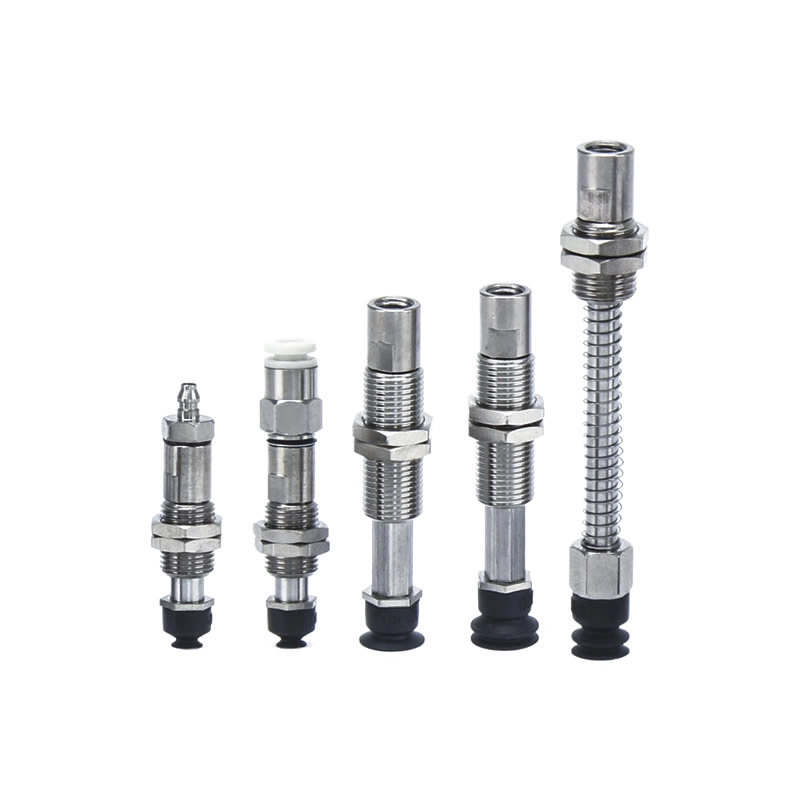

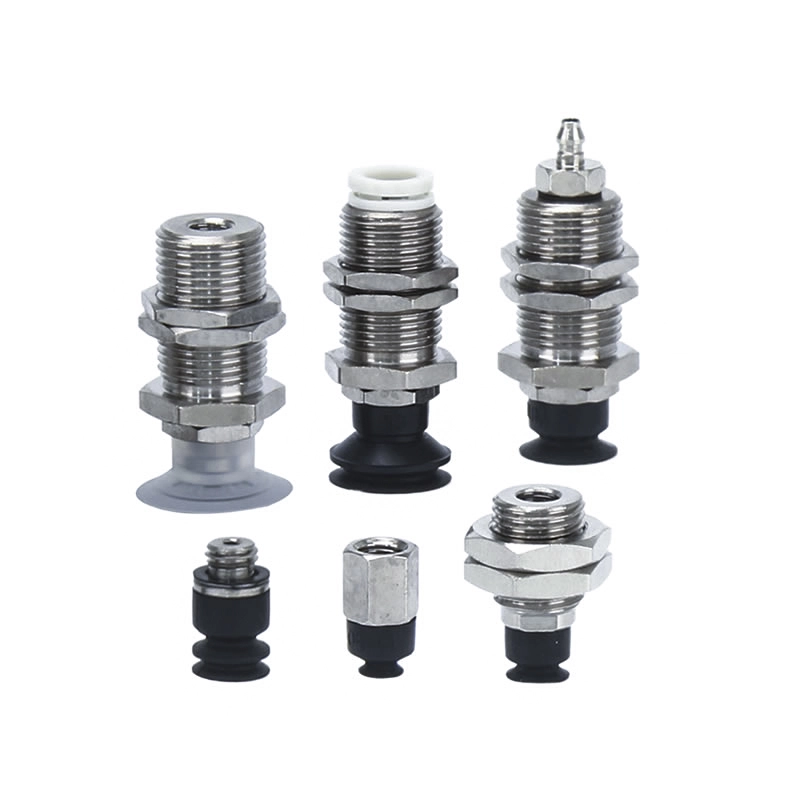

Kompaktiški vakuuminiai siurbtukai ZP3
ZP3 serijos kompaktiškas dulkių siurblys
ZP3-T serija su adapteriu, kompaktiškomis vakuuminėmis trinkelėmis
ZP3-T serija su buferinėmis kompaktiškomis vakuuminėmis trinkelėmis
ZP3-Y serija su adapteriu, kompaktiškomis vakuuminėmis trinkelėmis
ZP3-Y serija su buferinėmis kompaktiškomis vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Kompaktiški vakuuminiai siurbtukai ZP3 yra specialiai sukurti elektronikos pramonei, todėl užtikrina tikslų ir patikimą mažų ar subtilių komponentų sugriebimą. Jų skersmuo yra nuo 1,5 mm iki 16 mm, todėl jie sklandžiai integruojami į automatizuotas gamybos ir robotų sistemas.
DUK
Kas yra tipinės programos?

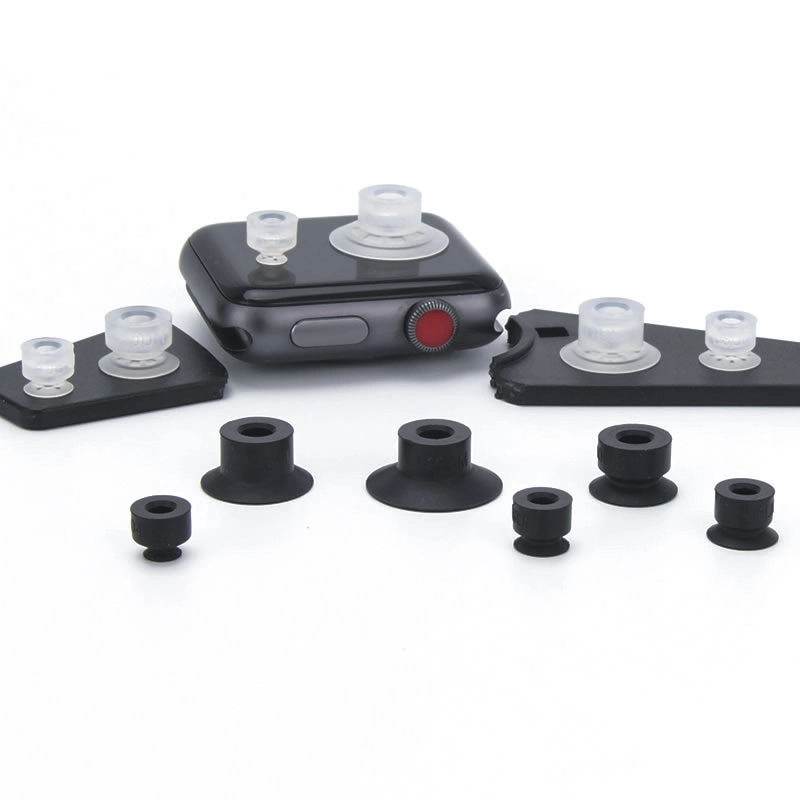

Mažų elektroninių komponentų ir grandinių plokščių tvarkymas.
Tiksliųjų metalinių dalių ir ličio baterijų elementų transportavimas.
Integruota į robotų surinkimo linijas, kad būtų galima greitai ir pakartotinai atlikti surinkimo ir padėjimo operacijas.
Kas yra ZP3P serija?
Didelio našumo ZP3 variantas, sukurtas didelio ciklo automatizavimui.
Siūlo įvairių dydžių, formų ir medžiagų pasirinkimus, atitinkančius įvairius pramoninius sugriebimo poreikius.
Kuo skiriasi ZP3 ir ZP3-T?
ZP3:Standartinis kompaktiškas vakuuminis puodelis tiksliam valdymui.
ZP3-T:Patobulinta aukštai temperatūrai arba chemiškai jautriai aplinkai, naudojant specializuotas medžiagas.
Pagrindinės dizaino savybės
Kompaktiškas dydis ankštoms montavimo erdvėms.
Lanksčios vakuumo įleidimo kryptys (vertikali ir šoninė).
Pasirenkami adapteriai, buferio laikikliai ir nerūdijančio plieno priedai.
Sukurtas stabiliam sukibimui ir minimaliam vakuumo praradimui.
Kokios medžiagos yra prieinamos?
Aukštos kokybės guma ir silikonas.
Antistatiniai variantai elektronikai.
Nerūdijančio plieno priedai, skirti ličio akumuliatoriams.
Kokią trinkelės formą turėčiau naudoti?
Butas:Lygiam, lygiam paviršiui.
Silfonai arba giliai:Skirta nelygiems, šiek tiek deformuotiems arba tekstūruotiems komponentams.
Individualios formos:Kompaktiški vakuuminiai siurbtukai ZP3 gali būti pritaikyti pagal specifinius ruošinio reikalavimus ir automatizuotos integravimo sistemos reikalavimus.

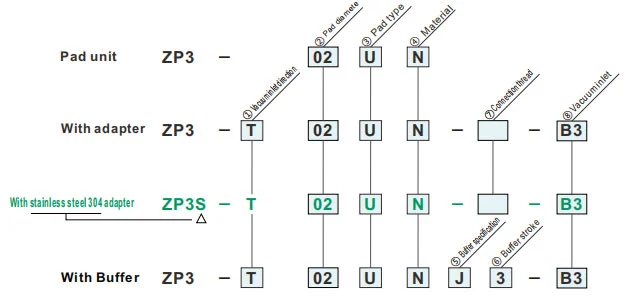

Kaip užsisakyti
| ①Vakuuminio įleidimo kryptis | ⑦ Jungties sriegis | ⑧ Vakuuminis įvadas | |||||
| T | Vertikalus |
|
— |
A3A4 |
|||
|
— |
B3 |
|||||
|
A6 |
B3U404U2 |
|||||
|
— |
B304U2U4 |
|||||
| Y | Šoninis |
|
B3 |
B304U2U4 |
|||
|
— |
B304U2U4 |
|||||
| ②Pamušalo skersmuo (mm) | |
| 015 | ø1.5 |
| 02 | ø2 |
| 035 | ø3.5 |
| ③Trinkelės tipas | |
| U | Butas |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑤Buferio specifikacija | |
| J | Besisukantis |
| K | Nesisukantis |
| ⑥ Buferio eiga | |
| 3 | 3 mm |
| 6 | 6 mm |
| ⑦ Jungties sriegis | |
| A6 | M6x0,75 (išorinis sriegis) |
| B3 | M3x0,5 (vidinis sriegis) |
| ⑧ Vakuuminis įvadas | |
| A3 | M3x0,5 (išorinis sriegis) |
| A4 | M4x0,7 (išorinis sriegis) |
| B3 | M3x0,5 (išorinis sriegis) |
| 04 | ø4 (prijungimas vienu paspaudimu) |
| U2 | ø2 (spygliuočiai) |
| U4 | ø4 (spygliuočiai) |
Pavasario reaktyvioji jėga
| Pamušalo tipas | Buferio specifikacija | Buferio eiga (mm) | Sujungimo sriegis | Priveržimo momentas ±5 % [N·m] |
Spyruoklės reaktyvioji jėga[N] | |
| Esant 0 smūgiui | Esant pilnam smūgiui | |||||
| ø1,5~ø3,5 | J | 3,6 | M6 x0,75 | 1,5-1,8 | 0.2 |
0.4 0.5 |
| K | M8 x 0,75 | 2,0-2,5 | ||||
| Adapterio montavimo matmenys |
|
Pamušalo skersmuo: ø4 ~ø8
|
|
Pamušalo skersmuo: ø10 ~ø16
|
| ①Vakuuminio įleidimo kryptis | ⑦ Jungties sriegis | ⑧ Vakuuminis įvadas | ||
| T | Vertikalus |
|
— |
A4A5H5 |
|
— |
B4B5 |
||
|
A10A12 |
B50406U2U4U6 |
||
|
— |
B50406U2U4U6 |
||
| Y | Šoninis |
|
B5 |
B50406U2U4U6 |
|
— |
B50406U2U4U6 |
||
| ②Pamušalo skersmuo (mm) | |
| 04 | ø4 |
| 06 | ø6 |
| 08 | ø8 |
| 10 | ø10 |
| 13 | ø13 |
| 16 | ø16 |
| ③Trinkelės tipas | |
| UM | Plokščias su grioveliu |
| B | Dumplės |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
|
⑤Buferio specifikacija
⑥ Buferio eiga (mm)
|
3 | 6 | 10 | 15 | 20 | |
| 3 | 6 | 10 | 15 | 20 | ||
| J | Besisukantis | ● | ● | ● | — | — |
| JB | Sukasi (su įvore) | — | — | — | ● | ● |
| K | Nesisukantis | ● | ● | ● | ● | ● |
| ⑦ Jungties sriegis | |
| A10 | M10x1 (išorinis sriegis) |
| A12 | M12x1 (išorinis sriegis) |
| B5 | M5x0,8 (vidinis sriegis) |
| ⑧ Vakuuminis įvadas | |
| A4 | M4x0,7 (išorinis sriegis) |
| A5 | M5x0,8 (išorinis sriegis) |
| H5 | M5x0,8 (išorinis sriegis) |
| B4 | M4x0,7 (vidinis sriegis) |
| B5 | M5x0,8 (vidinis sriegis) |
| 04 | ø4 (montavimas vienu prisilietimu) |
| 06 | ø6 (prijungimas vienu paspaudimu) |
| U2 | ø2 (spygliuočiai) |
| U4 | ø4 (spygliuočiai) |
| U6 | ø6 (spygliuočiai) |
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
U
Butas
| Modelis | øA | øB | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||
| ZP2 | 015 | U |
N S U F GN GS |
1.5 | 3 |
| 02 | 2 | 4 | |||
| 035 | 3.5 | 6 | |||
Nurodytas modelis: ZP3-015UGN
Adapterio montavimo matmenys
UM
Plokščias su grioveliu
| Modelis | øA | øB | øC | øD | E | Y | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||||||
| ZP3 | 04 | UM |
N S U F GN GS |
4 | 4.5 | 1.2 | 7 | 6 | 0.5 |
| 06 | 6 | 6.5 | 2 | 0.8 | |||||
| 08 | 8 | 8.5 | |||||||
| 10 | 10 | 11 | 2 | 9 | 7 | 1 | |||
| 13 | 13 | 14 | 1.2 | ||||||
| 16 | 16 | 17 | |||||||
Nurodytas modelis: ZP3-04UMGN
B
Dumplės
| Modelis | øA | øB | øC | øD | E | F | Y | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
||||||||
| ZP3 | 04 | B |
N S U F GN GS |
4 | 4.5 | 1.8 | 1.8 | 7 | 8 | 2.2 |
| 06 | 6 | 7 | 2 | 3.4 | 3 | |||||
| 08 | 8 | 9 | 5.2 | |||||||
| 10 | 10 | 11 | 2 | 6 | 9 | 10 | 2 | |||
| 13 | 13 | 14 | 3 | 8.4 | ||||||
| 16 | 16 | 17 | 11.4 | |||||||
Nurodytas modelis: ZP3-04UMGN
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
| Pamušalo tipas | Trinkelės skersmuo (mm) | Taikymas | Tipiški ruošinio paviršiai ir formos | |||||||
| Butas | Pamojavo | Įstrižas | Skirtingi aukščiai | Išgaubtas | Aliejinė | |||||
|
|
|
|
|
|
|||||
| Kompaktiškas P skelbimas | Butas (U) |
|
ø1,5~ø3,5 | Plokščio ir nedeformuoto paviršiaus ruošinių adsorbcijai | ⚪ | X | X | X | X | X |
| Plokščias su grioveliu (UM) |
|
ø4 ~ ø16 | Ruošiniui, kuris gali deformuotis | ⚪ | X | X | X | X | △ | |
| Silfonai (B) |
|
ø4 ~ ø16 | Skirtas nuožulniu paviršiumi ruošinių adsorbcijai | ⚪ | △ | ⚪ | X | △ | X | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
