Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Ovalūs vakuuminiai siurbtukai ZP2
Kaip pirmaujantis Kinijos gamintojas, mūsų gamykla siūlo pritaikytus ovalius vakuuminius siurbimo puodelius ZP2, skirtus ploniems ruošiniams uždarose erdvėse. Galimas 12 specifikacijų (pvz., nuo 3,5 × 7 iki 8 × 30 mm), šis tiekėjo tiesioginis sprendimas užtikrina vienodą slėgio ir sukibimo stabilumą. Su pasirenkamais 6–50 mm buferiais ir antistatinėmis medžiagomis jis idealiai tinka PCB, akumuliatoriaus ir didelės spartos pakavimo linijoms.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

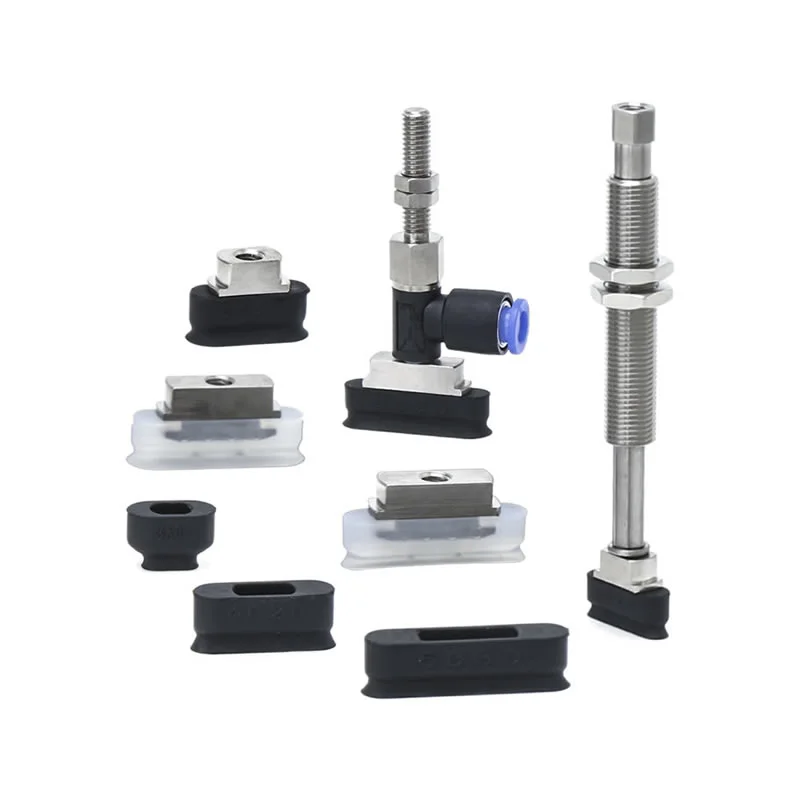

Ovalūs vakuuminiai siurbtukai ZP2

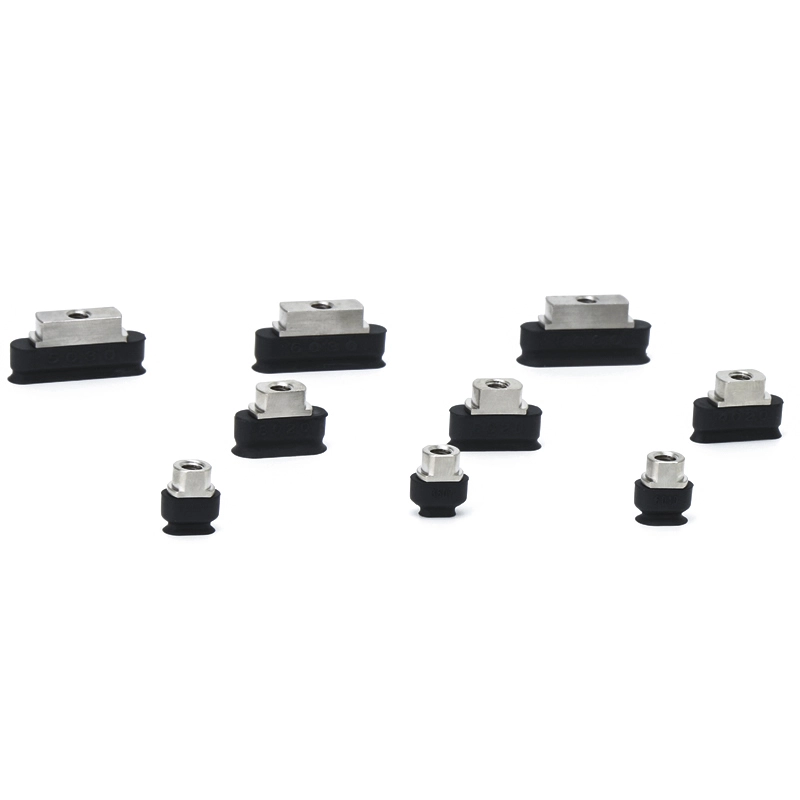

ZP2 serijos ovalus vakuuminis padas
ZP2-T serija su adapteriu, ovaliu vakuuminiu padu

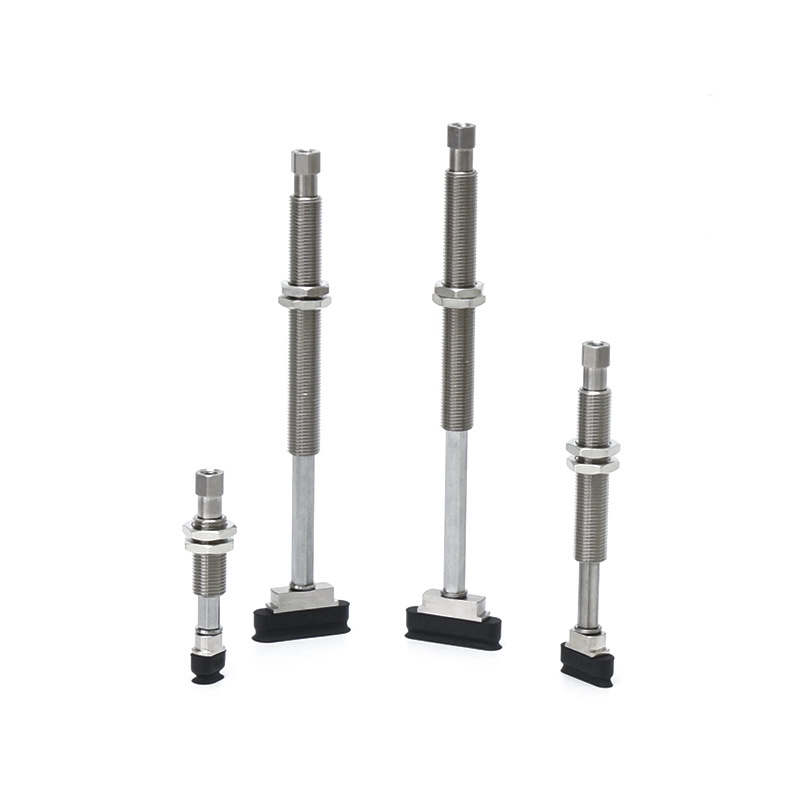

ZP2-T serija su buferiniu ovaliu vakuuminiu padu

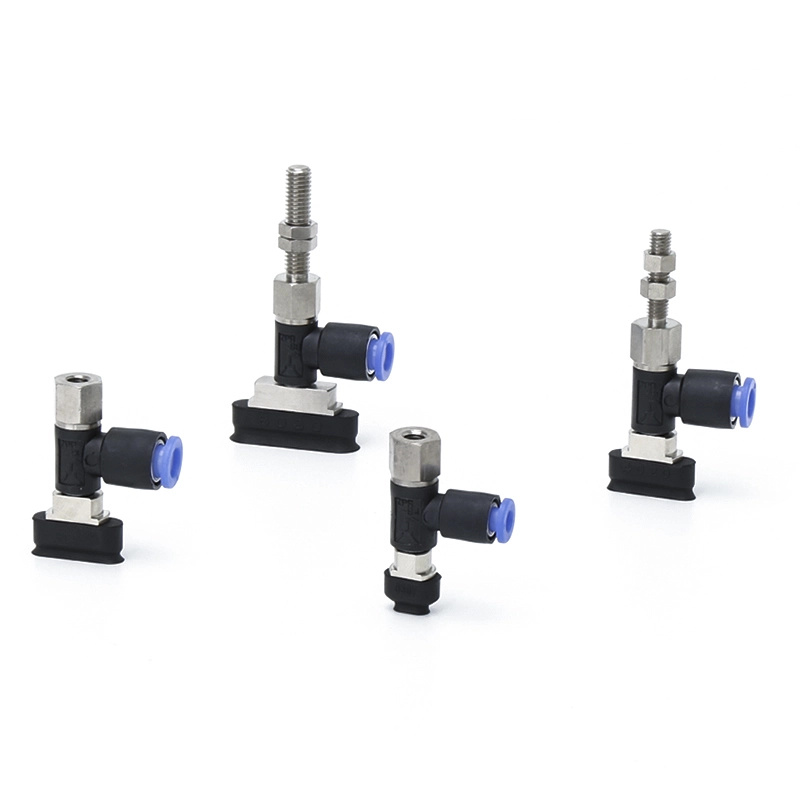

ZP2-R serija su adapteriu, ovaliu vakuuminiu padu

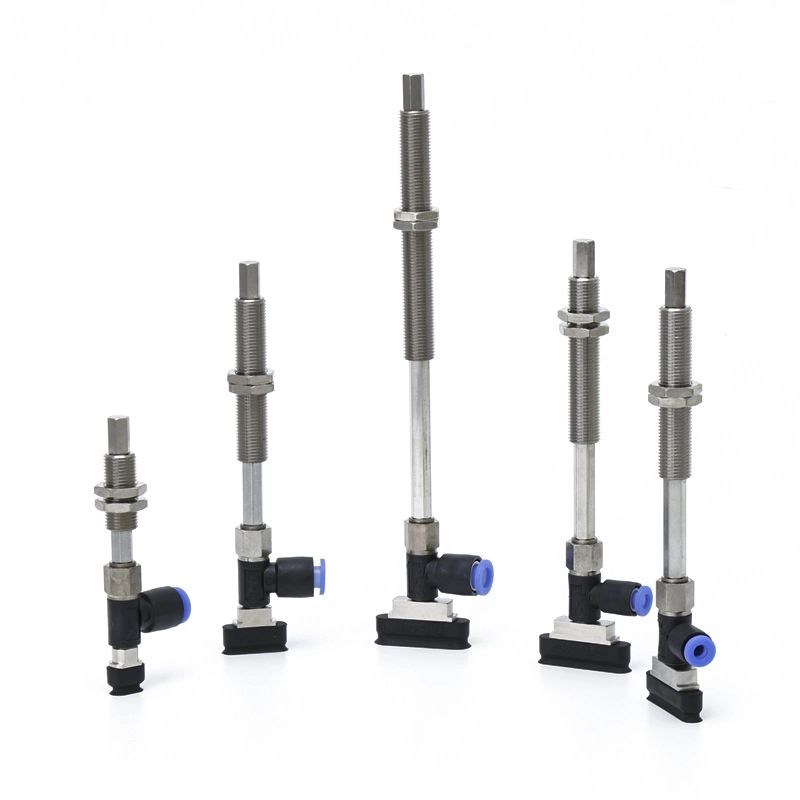

ZP2-R serija su buferiniu ovaliu vakuuminiu padu
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Mūsų gamykla, kaip pirmaujanti Kinijos gamintoja, teikia pritaikytus ovalių vakuuminių siurbimo taurelių ZP2 sprendimus, pritaikytus griežtiems elektronikos ir automobilių sektorių reikalavimams. Nesvarbu, ar esate didelės apimties tiekėjas, ar galutinis vartotojas, mūsų ZP2 ovalo formos serija užtikrina patikimumą, reikalingą tiksliam valdymui.
Pagrindinės techninės savybės ir specifikacijos
1. Platus specifikacijų asortimentas
Siekdami užtikrinti tobulą kiekvieno plono ruošinio prigludimą, siūlome 12 standartinių ovalinių vakuuminių siurbimo taurelių ZP2 specifikacijų:
Kompaktiški dydžiai:3,5×7, 4×10, 5×10, 6×10 mm.
Vidutinio ilgio:4×20, 5×20, 6×20, 8×20 mm.
Išplėstinis pasiekiamumas:4×30, 5×30, 6×30, 8×30 mm.
2. Pramonei būdingas medžiagų tobulumas
Naudojame aukštos kokybės medžiagas, kad atitiktų jūsų darbo aplinką:
Aukštos kokybės silikonas ir NBR:Bendros paskirties ir aukštos temperatūros užduotims.
Antistatinės (ESD) medžiagos:Būtinas PCB ir puslaidininkių tvarkymui.
Nerūdijančio plieno priedai:Specializuotos konfigūracijos, optimizuotos ličio baterijų pramonei.
Pagrindiniai privalumai ir akcentai
Optimizuotas uždaroms erdvėms:Siauras ovalių vakuuminių siurbimo taurelių ZP2 profilis leidžia didelio tankio rinkti perpildytus PCB arba siaurus pakavimo profilius, kur apskriti puodeliai tiesiog netilps.
Patobulintas sukibimo stabilumas:Pailginta siurbimo sritis suteikia didesnį „pėdą“ ant plonų daiktų, tokių kaip vamzdžiai ar sandarinimo juostelės, ir žymiai sumažina ruošinio pasvirimo ar slydimo riziką.
Lankstus montavimas:Palaiko tiek vertikalius, tiek šoninius vakuumo įvadus. Kiekvienas puodelis gali būti suporuotas su adapteriu arba buferiniu laikikliu (6–50 mm eiga), kad būtų sumažintas poveikis trapiems paviršiams.
Tiesioginis tiekimas iš gamyklos:Mūsų Kinijoje įsikūrusi gamykla išlaiko didelį kiekį sandėlyje esančių produktų, užtikrinančių trumpą pristatymo laiką ir konkurencingas pasaulinių pirkimų kainas.
Tipiški taikymo scenarijai
Elektronika ir puslaidininkiai:PCB surinkimas, lanksčios plokštės gamyba ir akumuliatoriaus elektrodų padėties nustatymas.
Automobilių dalys:Ovalūs vakuuminiai siurbtukai ZP2 dažnai naudojami sandarinimo juostoms, pailgoms apdailos detalėms ir plastikiniams profiliams tvarkyti ir montuoti.
Pakavimas ir logistika:Greitas ženklinimas, kartoninių dėžių sandarinimas ir pailgų pakuočių rūšiavimas.

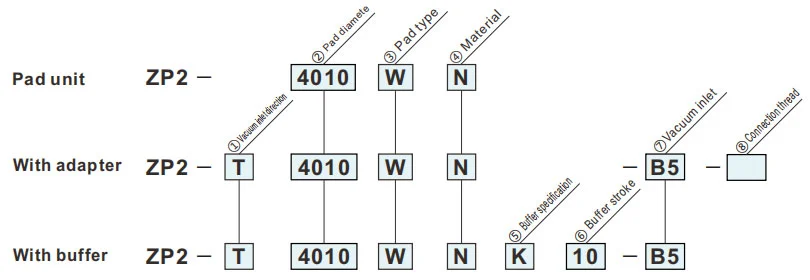

Kaip užsisakyti
- For work pieces with limitations on the adsorptionsurface.
| ①Vakuuminio įleidimo kryptis | ⑦ Vakuuminis įvadas | ⑧ Jungties sriegis | ||
| T | Vertikalus |
|
B5 |
— |
|
B50406 |
— | ||
| R | Šoninis |
|
0406 |
B5 |
|
0406 |
A5 |
||
|
0406 |
— | ||
| ②Trinkelės dydis | |
| 3507 | 3,5x7 |
| 4010 | 4x10 |
| 5010 | 5x10 |
| 6010 | 6x10 |
| 4020 | 4x20 |
| 5020 | 5x20 |
| 6020 | 6x20 |
| 8020 | 8x20 |
| 4030 | 4x30 |
| 5030 | 5x30 |
| 6030 | 6x30 |
| 8030 | 8x30 |
| ③Trinkelės tipas | |
| W | Ovalus |
| ⑦ Vakuuminis įvadas | |
| B5 | M5x0,8 (moteriška) |
| 04 | ø4 Tvirtinimas vienu prisilietimu |
| 06 | ø6 Tvirtinimas vienu prisilietimu |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑤Buferio specifikacija | |
| K | Nesisukantis |
| ⑥ Buferio eiga | |
| 10 | 10 mm |
| 20 | 20 mm |
| 30 | 30 mm |
| 40 | 40 mm |
| 50 | 50 mm |
| ⑧ Jungties sriegis | |
| A5 | M5x0,8 (vyras) |
| B5 | M5x0,8 (moteriška) |
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
PP
Kubo tipas
| Modelis | A | B | C | D | øE | Y | |||
|
② Pad Dydis |
③ Pad tipo |
④ Pad Medžiaga |
|||||||
| ZP2 | 3507 | W |
N S U F GN GS |
3.5 | 4.5 | 7 | 8 | 2×ø1,5 | 0.5 |
| 4010 | 4 | 5 | 10 | 11 | |||||
| 5010 | 4 | 6 | ø2.5 | ||||||
| 6010 | 6 | 7 | |||||||
| 4020 | 4 | 5 | 20 | 21 | 2×ø1,8 | 0.5 | |||
| 5020 | 5 | 6 | 2×ø2 | ||||||
| 6020 | 6 | 7 | ø2.5 | ||||||
| 8020 | 8 | 9 | ø3 | 0.8 | |||||
| 4030 | 4 | 5 | 30 | 31 | 2×ø1,8 | 0.5 | |||
| 5030 | 5 | 6 | ø2.5 | ||||||
| 6030 | 6 | 7 | |||||||
| 8030 | 8 | 9 | 0.8 | ||||||
Nurodytas modelis: ZP2-4030WS
Adapterio montavimo matmenys
Taikoma trinkelė: 3507W/4010W/5010W/6010W
Taikomas padas: 4020W/5020W/6020W/8020W
Taikomas padas: 4030W/5030W/6030W/8030W
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
