Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Kompaktiški vakuuminiai siurbtukai ZP2
Kaip profesionalus Kinijos gamintojas, mūsų gamykla siūlo pritaikytus kompaktiškus vakuuminius siurbimo puodelius ZP2 (ø6-8) su briaunų sutvirtinimu, kad būtų galima išlaikyti didelę apkrovą ir atsparumą deformacijai. Taip pat siūlome ZP2 ploną UT seriją (ø5-20) su plonu sijonu, kad trapios medžiagos būtų tvarkomos be raukšlių. Turime antistatinių ir nerūdijančio plieno elektronikos ir ličio akumuliatorių linijų variantų.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją

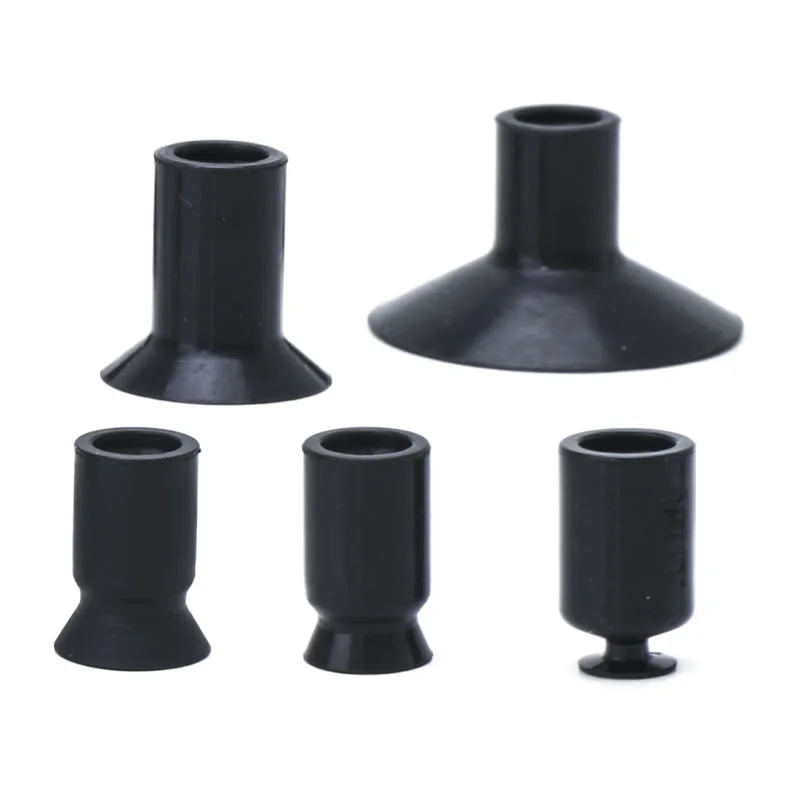

Kompaktiški vakuuminiai siurbtukai ZP2
ZP2 serijos kompaktiškas dulkių siurblys

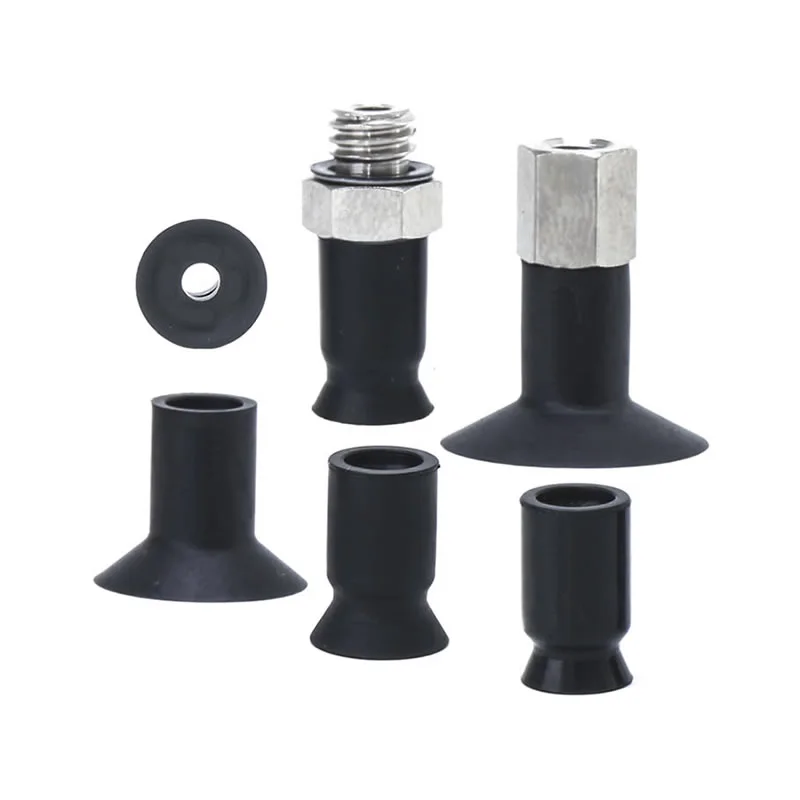

ZP2-T serija su adapteriu, kompaktišku dulkių siurbliu
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Mūsų gamykla, kaip pirmaujanti Kinijos gamintoja, siūlo pritaikytus kompaktinių vakuuminių siurbimo taurelių ZP2 sprendimus, specialiai sukurtus tiksliajai pramonei, ir pasižymi šiais pagrindiniais pranašumais:
Didelis našumas, maža kaina:Naudodami brandžią vietinę tiekimo grandinę efektyviai kontroliuojame išlaidas, tuo pačiu užtikrindami išskirtinį siurbimo efektyvumą, taip sumažindami klientų pirkimo išlaidas.
ZP2 serijos didelės apkrovos dizainas:Mūsų kompaktiški vakuuminiai siurbtukai ZP2 (ø6–8) pasižymi unikalia briaunelėmis sustiprinta struktūra. Net ir itin mažų matmenų jie pasižymi išskirtiniu atsparumu deformacijoms ir apkrovos stabilumui, todėl yra tinkamiausias pasirinkimas tvarkant plonus metalo lakštus ir tikslias plastikines dalis.
ZP2 plono profilio UT serija:Ši serija, sukurta specialiai lankstiems ruošiniams (ø5–20), pasižymi itin plona skraiste. Ši žemo profilio konstrukcija veiksmingai apsaugo nuo trapių medžiagų, tokių kaip plonos plėvelės ir vinilo lakštai, susiglamžymo ar deformacijos siurbimo proceso metu.
Stabilus tiekimas:Palaikomi brandžių gamybos procesų, naudojame aukštos kokybės medžiagas (pvz., silikoną) kartu su pažangia vakuumo sulaikymo technologija, kad užtikrintume saugias ir stabilias sugriebimo operacijas; be to, mūsų didelės atsargos leidžia greitai pristatyti, kad atitiktų klientų poreikius.
DUK
Kokie yra skirtingi ZP2 trinkelių tipai?
Kompaktiški vakuuminiai siurbtukai ZP2 siūlo keletą pagalvėlių konstrukcijų, kad atitiktų tikras darbo sąlygas:
Plokščias tipas: lygiems, standiems paviršiams su stabiliu sandarinimu
Plokščias su briaunomis: pagerina vakuuminį sandarumą ant šiek tiek šiurkščių paviršių
Silfono tipas: kompensuoja aukščio skirtumus ir suteikia amortizaciją
„Commaelec“ siūlo keletą konfigūracijų, kad būtų užtikrintas geresnis automatikos sistemų pritaikymas ir našumas.
Kokie dydžių diapazonai galimi?
Standartiniai dydžiai: φ40, φ50, φ63, φ80, φ100, φ125
Mažesni skersmenys: tinka tikslioms arba lengvoms dalims
Didesnis skersmuo: stipresnis siurbimas sunkiems arba dideliems ruošiniams
„Commaelec“ gamykla palaiko stabilias atsargas ir palaiko pritaikytus dydžius pagal projekto poreikius.
Kuo ZP2 puodeliai skiriasi nuo ZP3 ar ZP?
ZP2 serija: subalansuotas dizainas, didesnis tvirtumas ir pritaikomumas rutulinėms jungtims, tinkamas bendram ir sunkiam naudojimui
ZP3 serija: paprastai optimizuota lengvesniam, greitesniam valdymui ir kompaktiškesnėms sąrankoms
ZP serija (standartinė): pagrindinės paprastesnės struktūros programos
Palyginti su kitais, kompaktiški vakuuminiai siurbtukai ZP2 užtikrina geresnį stabilumą ant nelygių paviršių, išlaikant lankstumą montuojant ir pasirenkant medžiagas.
Ar jie tinka subtilioms dalims?
Taip, su tinkama konfigūracija:
Norėdami švelniai liestis, naudokite minkštas medžiagas, tokias kaip silikonas
Norėdami sumažinti smūgio jėgą, rinkitės dumplių arba pagalvėlių tipus
Pasirenkami buferiniai laikikliai padeda apsaugoti trapius paviršius, tokius kaip stiklas ar padengtas dalis
Kaip užsisakyti
- Pridedami 8 tipai nuo ø6 iki ø20.
- C: Ruošiniams, kurie lengvai deformuojasi. Workpieces can be removed easily thanks to the ribs.
- UT: skirta minkštų ruošinių, pvz., plonų lakštų ar vinilo, adsorbcijai. Sumažėja susiraukšlėjimas ar deformacija adsorbcijos metu.
- Taikoma ZP serijos adapteriui.
|
③ Trinkelės tipas
② Trinkelės skersmuo (mm)
|
05 | 06 | B06 | 07 | B08 | 11 | 14 | 18 | 20 | |
| ø5 | ø6 | ø6 | ø7 | ø8 | ø11 | ø14 | ø18 | ø20 | ||
| C | Plokščias tipas su šonkauliais | — | — | ● | ● | ● | — | — | — | — |
| UT | Plonas plokščias tipas | ● | ● | — | — | — | ● | ● | ● | ● |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| Adapterio montavimo matmenys | |
| Jei adapterį gamins klientas, suprojektuokite adapterį pagal nurodytus matmenis. |
|
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
HT
Plonas plokščias su briaunelėmis
| Modelis | øA | øB | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||
| ZP2 | B06 | C | N | 6 | 7 |
| S | |||||
| 07 | U | 7 | 8 | ||
| F | |||||
| B08 | GN | 8 | 9 | ||
| GS | |||||
Nurodytas modelis: ZP2-B06CGN
HT
Plonas plokščias su briaunelėmis
| Modelis | øA | øB | øC | Y | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
|||||
| ZP2 | 05 | UT | N | 5 | — | 1.2 | 0.3 |
| 06 | S | 6 | 0.8 | ||||
| 11 | U | 11.5 | 12.5 | 2.5 | 1.2 | ||
| 14 | F | 14.5 | 15.5 | 1.5 | |||
| 18 | GN | 18 | 19 | ||||
| 20 | GS | 20 | 21 | 1.8 | |||
Nurodytas modelis: ZP2-05UTN
Specifikacijos
| Užrakto žiedas / trinkelės tipas | Pamušalo skersmuo/matmenys | Taikymas | ||||||||||||||||
| 2×4 | 3,5 × 7 | 4×10 | ø2 | ø4 | ø6 | ø8 | ø10 | ø13 | ø16 | ø20 | ø25 | ø32 | ø40 | ø50 | ||||
| Be užrakto žiedo | Plokščias tipas (U) |
|
— | — | — | ● | ● | ● | ● | — | — | — | — | — | — | — | — | Ruošiniams su plokščiu ir nedeformuotu paviršiumi |
| Ovalus tipas (U) |
|
● | ● | ● | — | — | — | — | — | — | — | — | — | — | — | — | Darbinėms dalims, kurių adsorbcijos paviršius yra ribotas | |
| Plonas plokščias tipas (UT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Minkštiems ruošiniams, tokiems kaip ploni lakštai arba vinilas. Galima sumažinti susiraukšlėjimą ar deformaciją adsorbcijos metu. | |
| Plonas plokščias tipas su šonkauliais (KT) |
|
— | — | — | — | — | — | — | ● | ● | ● | — | — | — | — | — | Minkštiems ruošiniams, tokiems kaip ploni lakštai arba vinilas. Dėl briaunų galima lengvai nuimti ruošinius | |
| Silfono tipas (B) |
|
— | — | — | — | — | ● | ● | — | — | — | — | — | — | — | — | Naudoti ten, kur nėra vietos buferiui arba ruošiniams su pasvirusiais paviršiais | |
| Su užrakto žiedu | Plokščias tipas (U) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Ruošiniams su plokščiu ir nedeformuotu paviršiumi |
| Plokščias tipas su šonkauliais (C) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Ruošiniams, kurie lengvai deformuojasi. Dėl briaunų galima lengvai nuimti ruošinius | |
| Silfono tipas (B) |
|
— | — | — | — | — | — | — | ● | ● | ● | ● | ● | ● | ● | ● | Naudoti ten, kur nėra vietos buferiui arba ruošiniams su pasvirusiais paviršiais | |
| Gilus tipas (D) |
|
— | — | — | — | — | — | — | ● | — | ● | — | ● | — | ● | — | Ruošiniams su išlenktais paviršiais arba sferiniams ruošiniams | |
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
