Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).

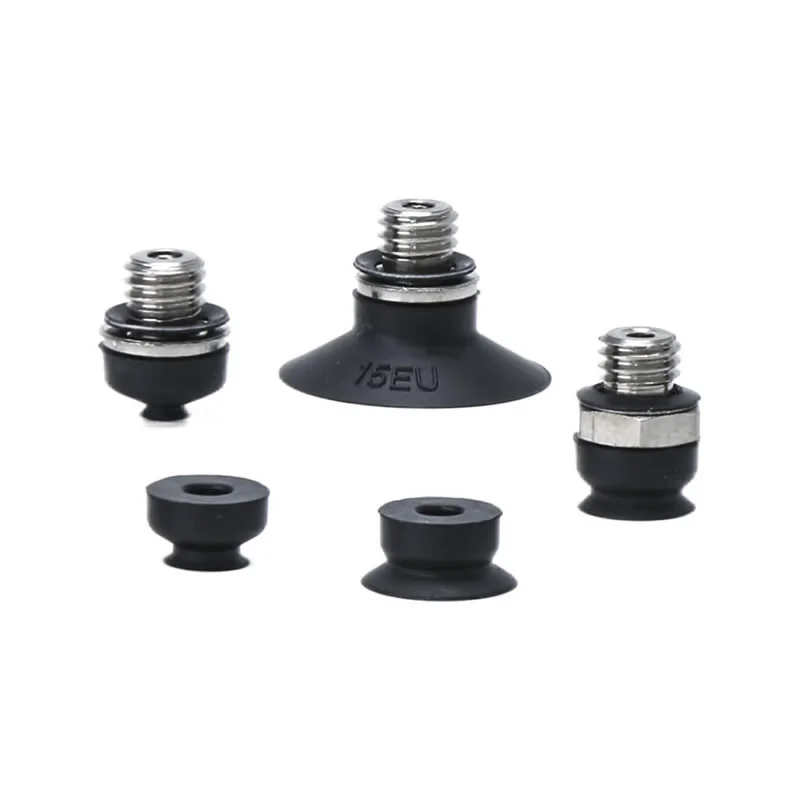

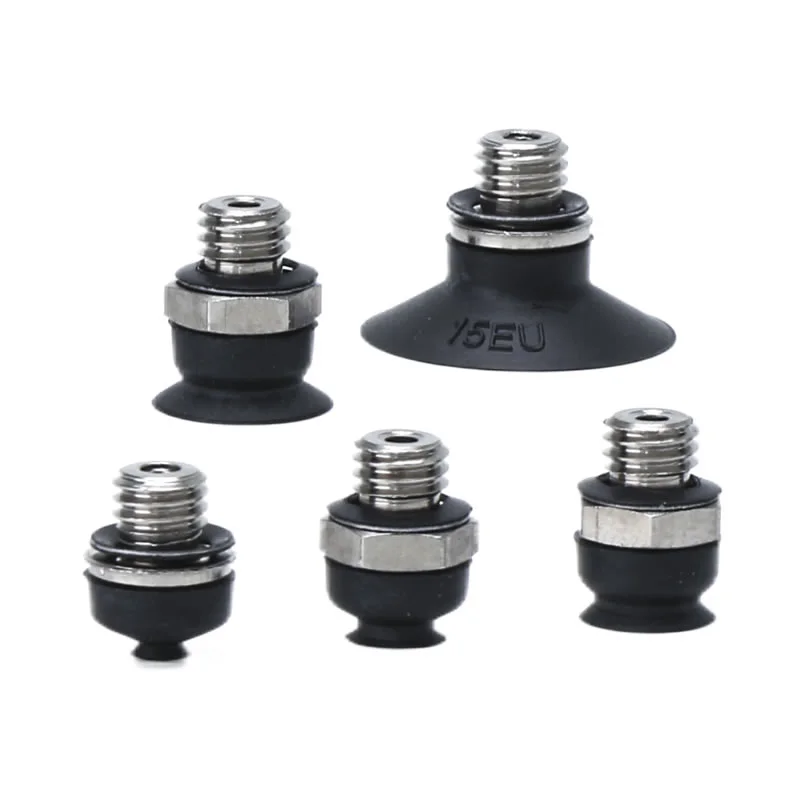

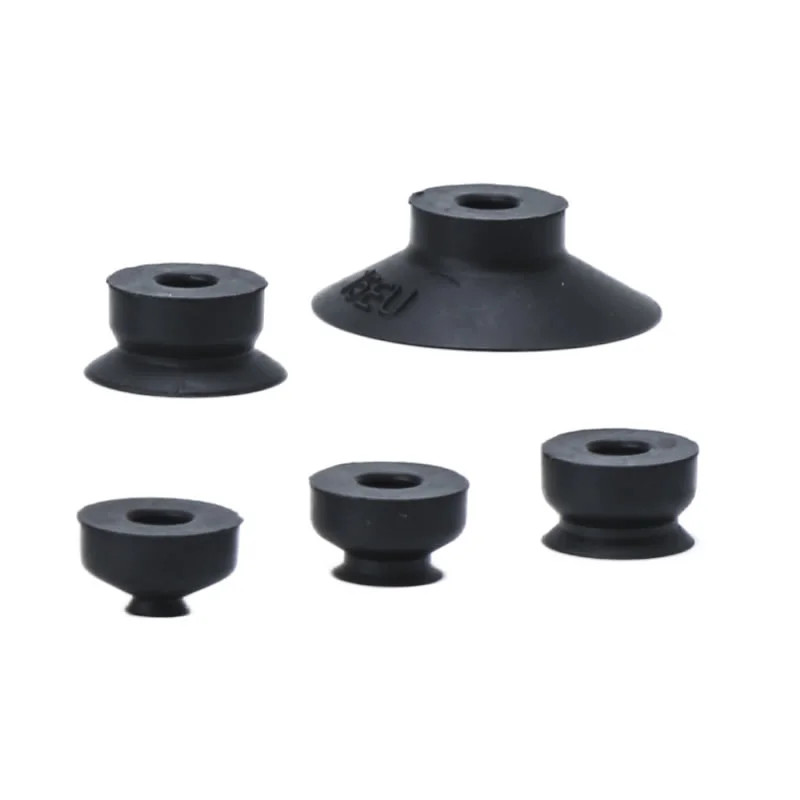

Trumpo tipo vakuuminiai siurbtukai ZP2-EU
Mūsų gamykla, kaip pirmaujanti Kinijos gamintoja, siūlo pritaikytus trumpo tipo vakuuminius siurbtukus ZP2-EU (skersmuo ø2–15 mm). Dėl itin plono, plokščio profilio ši serija yra specialiai sukurta naudoti ankštose erdvėse. Naudodamas aukštos kokybės antistatinį silikoną, „Commaelec“ siūlo profesionalų sprendimą, užtikrinantį stabilų siurbimo efektyvumą be raukšlių. Turime A5/H5 sriegių specifikacijų ir nerūdijančio plieno jungiamųjų detalių atsargas, todėl ši serija yra idealus pasirinkimas elektronikos gamyboje ir ličio jonų baterijų gamybos linijose.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Trumpo tipo vakuuminiai siurbtukai ZP2-EU
ZP2 serijos trumpo tipo vakuuminis trinkelių blokas
ZP2-T serija su adapteriu trumpo tipo vakuuminis padas
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Trumpojo tipo vakuuminius siurbtukus ZP2-EU gamina Zhejiang Comma Electric Co., Ltd.; Mes esame viena iš pirmaujančių gamintojų ir tiekėjų Kinijoje. ZP2 EU žemo profilio plokščias siurbtukas pasižymi mažo tūrio ir stabilios adsorbcijos savybėmis.
Produkto savybės:Šis kompaktiškas siurbtukas pasižymi žemu profiliu, todėl jis sutaupo erdvę, idealiai tinka ankštoms erdvėms. Jo plokščias paviršius užtikrina tvirtą prigludimą prie ruošinio paviršių, užtikrina stabilų sukibimą ir efektyviai apsaugo nuo deformacijos darbo metu, todėl puikiai tinka tiksliam tvarkymui. Kai kuriuose modeliuose yra antistatinių savybių, kurios atitinka jautrios aplinkos, pvz., elektronikos pramonės, reikalavimus.
Specifikacijos:Trumpojo tipo vakuuminiai siurbtukai ZP2-EU yra įvairių skersmenų, įskaitant φ2, φ4, φ6, φ8 ir φ15.
Siurbtuko medžiagos:Dažniausiai naudojamos medžiagos yra nitrilo kaučiukas (NNBR), importuotas silikonas ir antistatinė silikoninė guma, kiekviena medžiaga yra pritaikyta konkrečioms darbo aplinkoms ir dalių reikalavimams.
Ryšio parinktys:Galimi įvairių tipų, įskaitant išorinius sriegius (A5) ir išorinius sriegius (H5).
DUK
Kokie galimi dydžiai?
Trumpo tipo vakuuminiai siurbtukai ZP2-EU paprastai būna standartinio skersmens, pvz., φ40, φ50, φ63, φ80, φ100 ir φ125.
Mažesni dydžiai: tinka kompaktinei įrangai ir lengvoms dalims
Didesni dydžiai: užtikrina didesnį siurbimą didesniems ruošiniams
Comma gamykla palaiko stabilias atsargas ir taip pat palaiko pritaikytus dydžius pagal projekto reikalavimus.
Kas yra „trumpasis tipas“?
„Trumpasis tipas“ reiškia žemo profilio kompaktišką struktūrą:
Sumažintas bendras aukštis montuojant ribotą erdvę
Greitesnis atsakas didelės spartos paėmimo ir padėti sistemose
Geresnis stabilumas, kai jis montuojamas sandariuose robotuose arba automatizuotose sąrankose
Šis dizainas yra ypač naudingas, kai montavimo vieta yra ribota, tačiau našumas negali būti pažeistas.
Kuo skiriasi EU ir kiti ZP2 tipai?
ZP2-EU (trumpojo tipo): kompaktiškesnis, optimizuotas europietiško tipo įrangai ir erdvę taupančiam išdėstymui
Standartinis ZP2: bendresnės paskirties, platesnės konstrukcijos konfigūracijos
ES tipas dažnai orientuojasi į kompaktiškumą, standartizuotas sąsajas ir greitą integraciją
Comma užtikrina suderinamumą ir pastovią kokybę įvairiose konfigūracijose, kad atitiktų įvairius rinkos poreikius.
Kaip jie montuojami?
Trumpo tipo vakuuminiai siurbtukai ZP2-EU palaiko lanksčias montavimo galimybes:
Vidinio arba išorinio sriegio jungtys
Suderinamas su adapteriais ir buferiniais laikikliais
Vertikalios arba šoninės vakuuminio prievado parinktys
Kodėl verta rinktis kablelį?
Stiprūs mokslinių tyrimų ir plėtros pajėgumai:Profesionali komanda palaiko pritaikytus sprendimus įvairiems automatizavimo poreikiams
Vieno langelio tiekimas:Platus gaminių asortimentas supaprastina pirkimą ir sistemų integravimą
Lankstus pritaikymas:Trumpo tipo vakuuminių siurbtukų ZP2-EU matmenys, medžiagos ir struktūra gali būti pritaikyti pagal jūsų konkrečius reikalavimus.
Greitas atsakymas:Greitas techninis palaikymas ir pristatymas iš patikimo

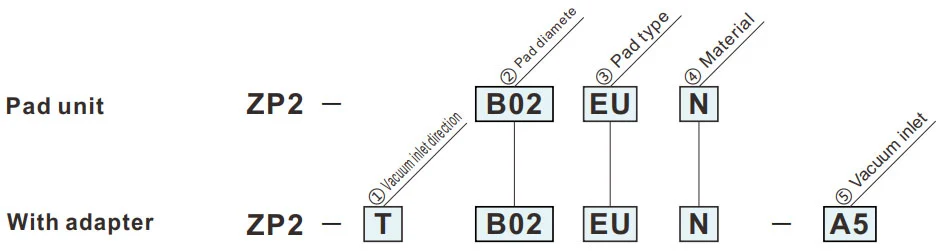

Kaip užsisakyti
- Taupantis erdvę aukščio kryptimi.
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ③Trinkelės tipas | |
| ES | Plokščias tipas |
| ②Trinkelės skersmuo (mm) | |
| B02 | ø2 |
| B04 | ø4 |
| B06 | ø6 |
| 08 | ø8 |
| 15 | ø15 |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| U | Uretano guma |
| F | FKM |
| GN | Laidus NBR |
| GS | Laidi silikoninė guma |
Žalias simbolis yra pritaikyti modeliai.
| ⑤Vakuuminis įvadas | |
| A5 | M5x0,8 (Šešiakampis O.D.) |
| H5 | M5x0,8 (šešiakampė lizdo galvutė) |
Matmenys (mm)
Žalias simbolis yra pritaikyti modeliai.
ES
Plokščias tipas
| Modelis | øA | øB | øC | D | Y | |||
|
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
||||||
| ZP2 | B02 | ES |
N S U F GN GS |
2 | 2.6 | 1.2 | 4 | 0.5 |
| B04 | 4 | 4.8 | 1.5 | |||||
| B06 | 6 | 6.7 | ||||||
| 08 | 8 | 9 | ||||||
| 15 | 15 | 15.7 | 2 | 5 | 1.5 | |||
Nurodytas modelis: ZP2-B02EUS
Adapterio montavimo matmenys
ZP2-T
Vertikalus
A5
| Modelis | øA | øB | øC | D | E | Y | Adapteris | |||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑤ Vakuuminis įvadas |
||||||||
| ZP2 | T | B02 | ES |
N S U F GN GS |
A5 | 2 | 2.6 | 1.2 | 10 | 6.5 | 0.5 | ZP2A-Z01P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 11 | 7.5 | 1.5 | ||||||
Nurodytas modelis: ZP2-TB06EUGS-A5
ZP2-T
Vertikalus
H5
| Modelis | øA | øB | øC | D | E | Y | Adapteris | |||||
|
① Vakuuminis įleidimo kryptis |
② Pad dia. |
③ Pad tipo |
④ Pad Medžiaga |
⑤ Vakuuminis įvadas |
||||||||
| ZP2 | T | B02 | ES |
N S U F GN GS |
H5 | 2 | 2.6 | 1.2 | 9 | 5.5 | 0.5 | ZP2A-Z02P |
| B04 | 4 | 4.8 | 1.5 | |||||||||
| B06 | 6 | 6.7 | ||||||||||
| 08 | 8 | 9 | ||||||||||
| 15 | 15 | 15.7 | 2 | 10 | 6.5 | 1.5 | ||||||
Nurodytas modelis: ZP2-TB06EUGS-H5
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
