Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).
Be žymių vakuuminiai siurbtukai ZP2
Mūsų gamykla, kaip pirmaujanti Kinijos gamintoja, siūlo pritaikytus vakuuminius siurbimo puodelius ZP2 be žymių su PEEK priedais. „Commaelec“ tiekėjo tiesioginis sprendimas (Ø6–32 mm) apsaugo nuo saulės kolektorių, plokštelių ir OLED įbrėžimų. Su mažai dulkių turinčiais buferiniais strypais, jis idealiai tinka medicinos ir elektronikos reikmėms.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Be žymių vakuuminiai siurbtukai ZP2
ZP2 serijos didelio našumo trinkelių blokas
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Kaip profesionalus Kinijos be ženklų vakuuminių siurbimo taurių ZP2 gamintojas ir tiekėjas, klientams teikiame išsamias projektų valdymo paslaugas.
ZP serijos silfoninio tipo vakuuminis puodelis su PEEK tvirtinimu skirtas: 1) Fotovoltinės elektrinės įrengimui (naudojant vakuuminius puodelius saulės kolektorių transportavimui ir stiklo paviršiaus įbrėžimams išvengti); 2) Puslaidininkinių plokštelių (silicio) tvarkymas, optinių lęšių (stiklo/dervos) surinkimas, elektroninio ekrano (OLED/LCD skydelio) perkėlimas ir tiksliųjų medicinos prietaisų komponentų (pvz., chirurginių instrumentų priedų) tvarkymas.
Vakuuminiai siurbtukai ZP2, kurių skersmuo svyruoja nuo 6 mm iki 32 mm, yra kompaktiški ir specialiai sukurti elektronikos pramonei. Integruotas teleskopinis buferinis strypas generuoja minimaliai dulkių, todėl ypač tinka tiksliosios elektronikos, medicinos ir farmacijos pramonei. Nuosava gamykla su daugybe sandėlyje esančių produktų, aukštos kokybės gumos, silikono ir specialių medžiagų, tokių kaip antistatinės.
Pagrindinės ZP2 be ženklų serijos savybės
Sumažintas žymėjimas
Be žymių vakuuminiuose siurbtiniuose taureliuose ZP2 naudojamos specialios nežymios medžiagos ir lygi lūpų konstrukcija, siekiant sumažinti paviršiaus likučius ir įdubimus.
Tinka jautriems ruošiniams, tokiems kaip stiklas, padengtas metalas ir elektroniniai komponentai
Stabilus siurbimas išsaugant gaminio išvaizdą ir sumažinant gamybos defektų skaičių
Medžiagų tipai
Silikonas (nežymėjimo klasė):švarus, atsparus aukštai temperatūrai, idealiai tinka tiksliajai pramonei
Poliuretanas (PU):atsparus nusidėvėjimui ir mažai likučių pakartotiniam naudojimui
Kiti pritaikyti nežymūs junginiai, kuriuos galima įsigyti iš Commaelec, atsižvelgiant į taikymo poreikius
„Commaelec“ užtikrina pastovią medžiagų kokybę per kontroliuojamą tiekimą ir savo gamybą
Trinkelių profiliai
Plokščias tipas:glotniems, lygiems paviršiams su maksimaliu kontaktiniu plotu
Plokščias su šonkauliais:pagerina sandarinimą, tuo pačiu sumažinant žymėjimo riziką
Silfono tipas:prisitaiko prie šiek tiek nelygių paviršių ir suteikia amortizaciją
Kelios profilio parinktys leidžia lanksčiai derinti prie realių darbo sąlygų
DUK
Kaip veikia be ženklų technologija?
Be žymių vakuuminiai siurbtukai ZP2 naudoja specialiai sukurtus nepaliekančius elastomerus ir optimizuotą lūpų geometriją.
Lygus kontaktinis paviršius sumažina trintį ir slėgio taškus
Tolygiai paskirstant vakuumą išvengiama lokalizuotų įtempių žymių
Švarios medžiagos apsaugo nuo alyvos likučių ar spalvos perdavimo
Tai užtikrina stiprų siurbimą ir apsaugo jautrius paviršius.
Kokie yra skirtingų tipų ZP2 be ženklų trinkelės?
Plokščias tipas: geriausiai tinka lygiems, standiems paviršiams su didžiausiu kontakto plotu
Plokščias su briaunomis: pagerina sandarumą, tačiau sumažina žymėjimą
Silfono tipas: prisitaiko prie nedidelių aukščio skirtumų ir nelygių paviršių
Commaelec siūlo daugybę konstrukcijų, kad atitiktų tikras gamybos sąlygas.
Kokie yra ZP2 trinkelių dydžio variantai?
Standartiniai skersmenys: φ40, φ50, φ63, φ80, φ100, φ125
Maži dydžiai: tikslios detalės ir lengvi kroviniai
Dideli dydžiai: geresnis sukibimas su didesnėmis plokštėmis
„Commaelec“ palaiko masines atsargas ir pritaikytus dydžius konkrečioms programoms.
Kaip apsisaugote nuo priešlaikinio nusidėvėjimo?
Pasirinkite tinkamą medžiagą pagal temperatūrą ir aplinką
Venkite per didelio vakuumo slėgio arba nesutapimo
Naudokite buferinius laikiklius, kad sumažintumėte smūgį kontakto metu
Reguliarus patikrinimas ir savalaikis nusidėvėjusių lūpų keitimas
„Commaelec“ aukštos kokybės medžiagos (pvz., PU, silikonas) padeda pailginti tarnavimo laiką, kai naudojamas didelis ciklas.
Kokios yra turimos medžiagos?
Be žymių vakuuminiai siurbtukai ZP2 yra:
Nežymintis silikonas: švarus, atsparus karščiui, idealiai tinka elektronikai
Poliuretanas (PU): patvarus ir atsparus dilimui
Individualūs junginiai: antistatinės arba konkrečios paskirties medžiagos
„Commaelec“ užtikrina stabilų medžiagų tiekimą ir pastovų veikimą kontroliuojant gamybą.
Kaip užsisakyti
- Ant ruošinio nelieka adsorbcijos žymių (gumos sudedamųjų dalių).
Išvengia tiesioginio ruošinio ir gumos kontakto, prie silfono trinkelės sumontavus PEEK tvirtinimą, kad būtų išvengta guminių sudedamųjų dalių pernešimo. - Idealiai tinka ZP serijos silfonams (nuo 6 iki ø32)
| ②Trinkelės skersmuo (mm) | |
| Simbolis | Taikomas padas |
| 06 | ZP06B |
| 08 | ZP08B |
| 10 | ZP10B |
| 13 | ZP13B |
| 16 | ZP16B |
| 20 | ZP20B |
| 25 | ZP25B |
| 32 | ZP32B |

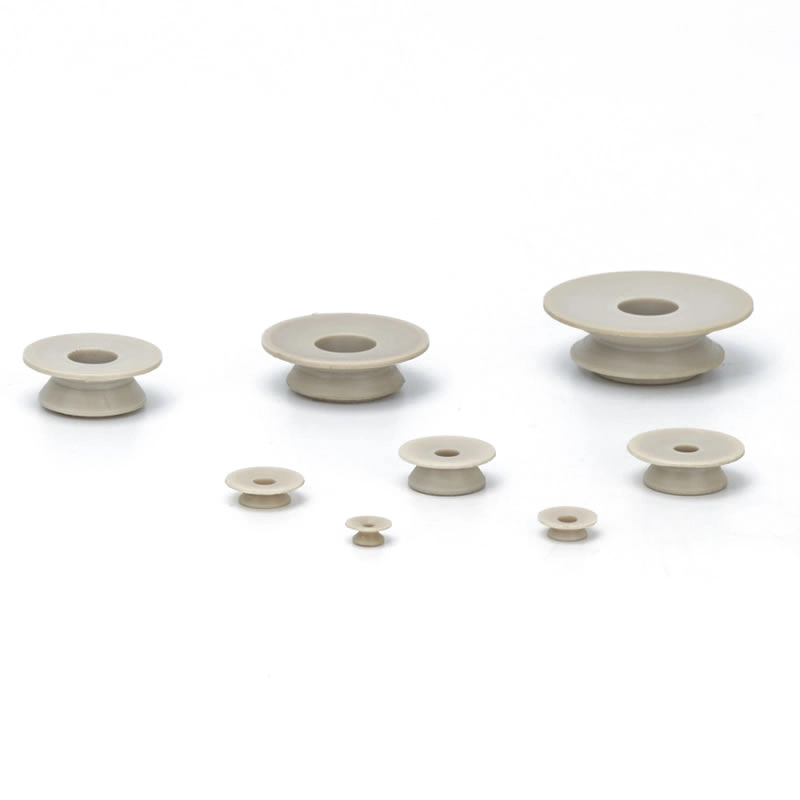

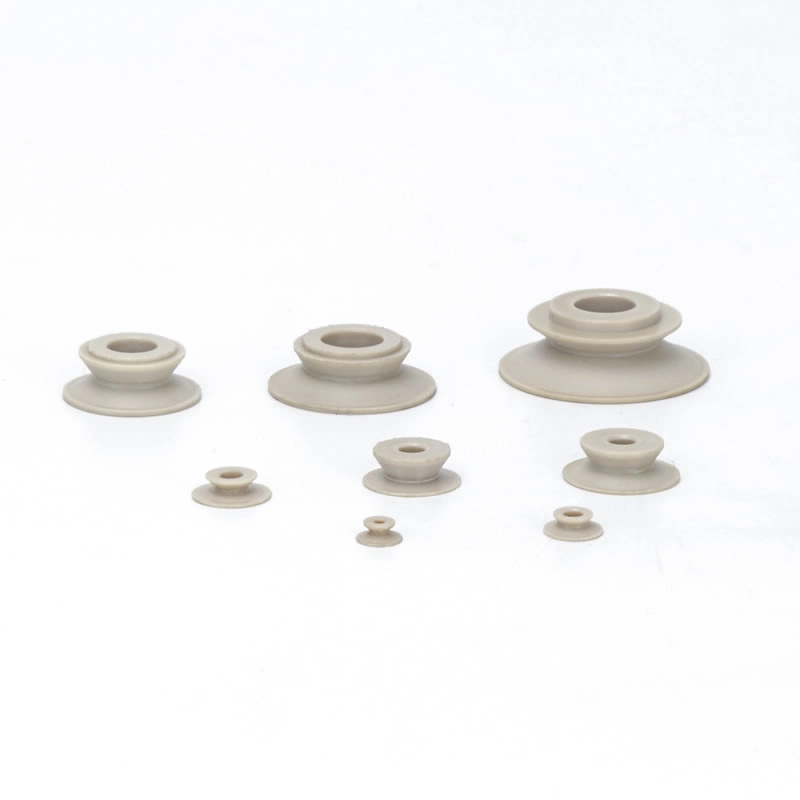

| ③ Tvirtinimo medžiaga | |
| P | PEEK |
| GP | Laidus PEEK |
- Užsakydami su trinkelėmis, po trinkelės dalies numeriu pažymėkite „*“, kaip parodyta žemiau. Atkreipkite dėmesį, kad padėklas pristatomas ne su surinktu priedu.
- Kai priedas pagamintas iš laidžios PEEK, naudokite laidžią medžiagą.
- Prieš naudodami priedą, išvalykite gaminį.
- Šis gaminys po apdirbimo nėra valomas. Jei gaminys naudojamas tokios būklės, kokios jis buvo išsiųstas, ant ruošinių gali likti likučių. Išvalykite prieš naudojimą.
- Jei kontaktas su kieta medžiaga kelia problemų, nenaudokite šio gaminio.
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
Montavimo vadovas
PDF atsisiuntimas
Įspėjimas + Atsargiai (Perskaitykite prieš naudodami)
PDF atsisiuntimas
