Vakuuminis siurbimas yra pagrindinis sprendimas, skirtas „lanksčiam sugriebimui“ pramoninėje automatikoje, turintis keturis pagrindinius privalumus: nepažeidžiantis sugriebimas, prisitaikymas prie įvairių medžiagų / netaisyklingų ruošinių, švara ir aplinkos apsauga bei lankstus veikimas. Jis gali būti pritaikytas prie skirtingų pramonės šakų ruošinių charakteristikų (plonas/storas, tikslus/šiurkštus, sanitarinis/standartinis).

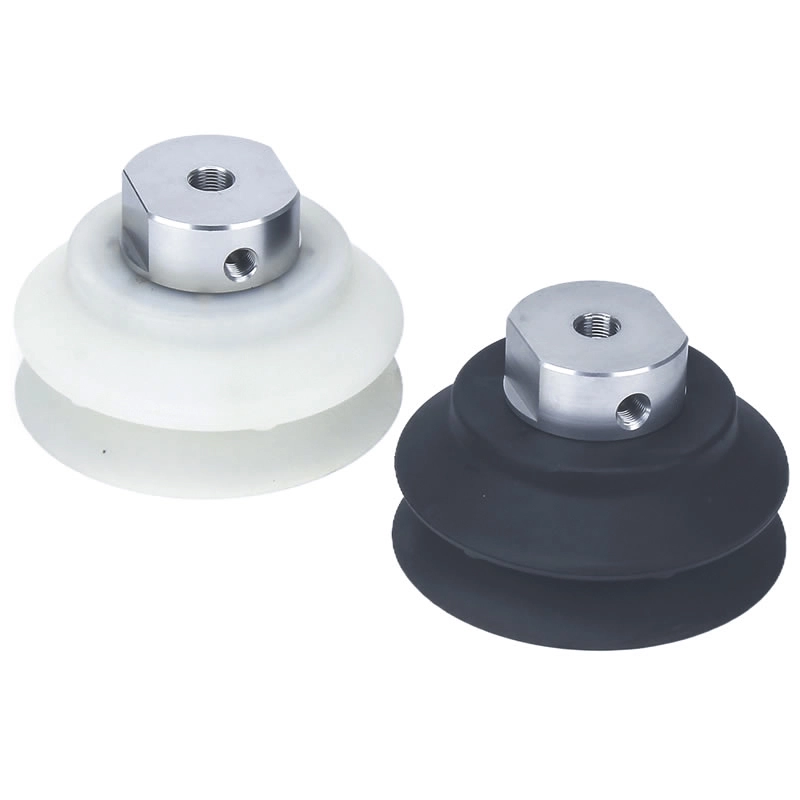

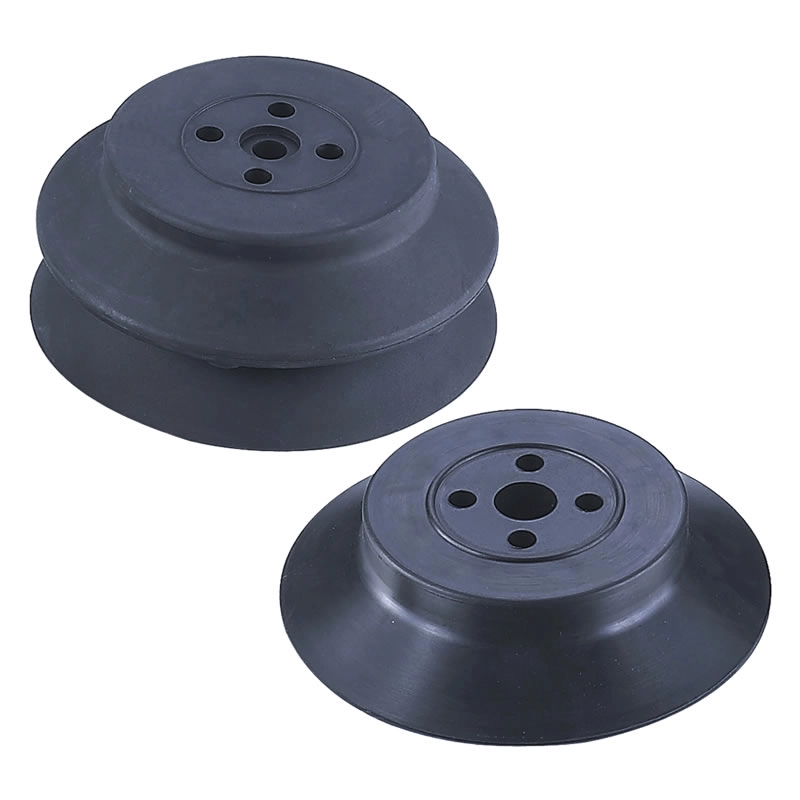

Didelio standumo vakuuminiai siurbtukai ZP2
Kaip pagrindinis Kinijos gamintojas, mūsų gamykla siūlo pritaikytus didelio standumo vakuuminius siurbimo puodelius ZP2 (Ø150–250 mm) sunkioms užduotims atlikti. Šis tiesioginio tiekėjo įrankis, turintis siūbavimo dizainą pasvirusiems paviršiams ir NBR/silikono/antistatinį variantą, užtikrina stabilią adsorbciją ir smūgio mažinimą.
Spustelėkite ir pradėkite pasirinkimą
》Grįžti į produkto informaciją
Didelio standumo vakuuminiai siurbtukai ZP2
ZP2 serijos didelio našumo trinkelių blokas

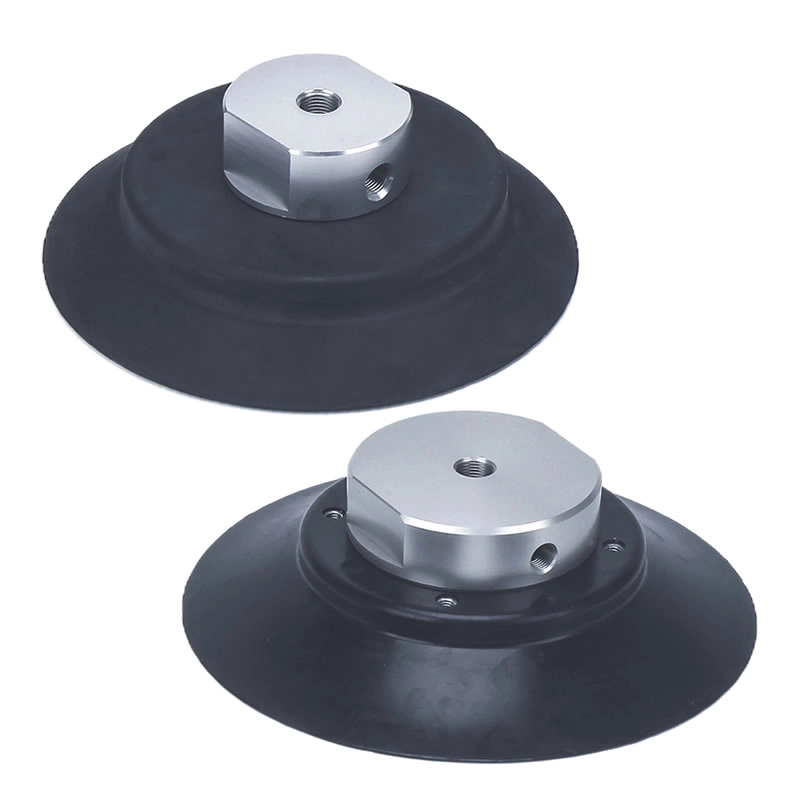

Didelės apkrovos ZP2-T serija su adapteriais vakuuminiais trinkelėmis

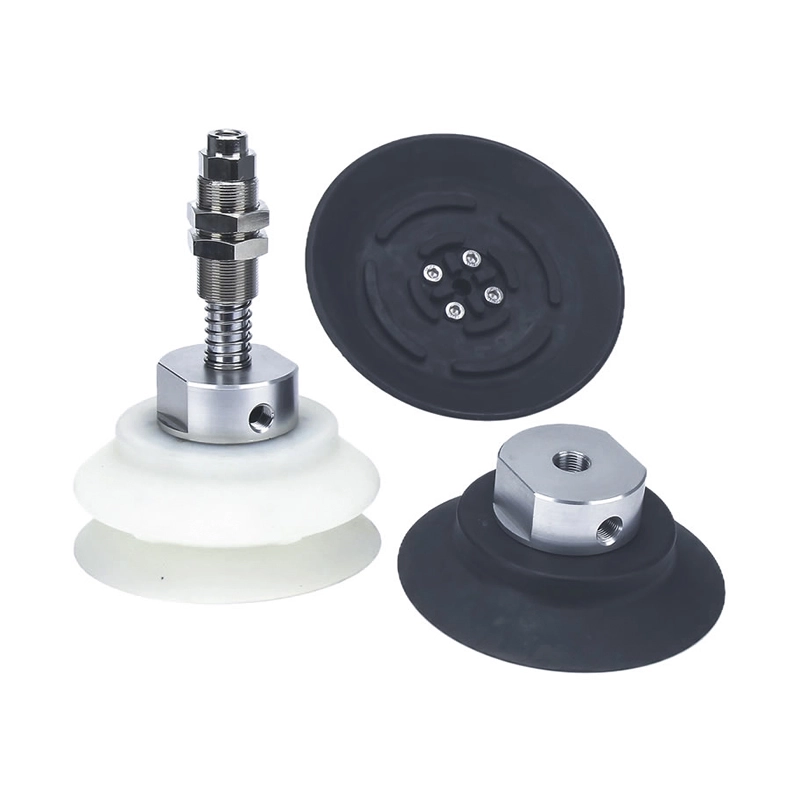

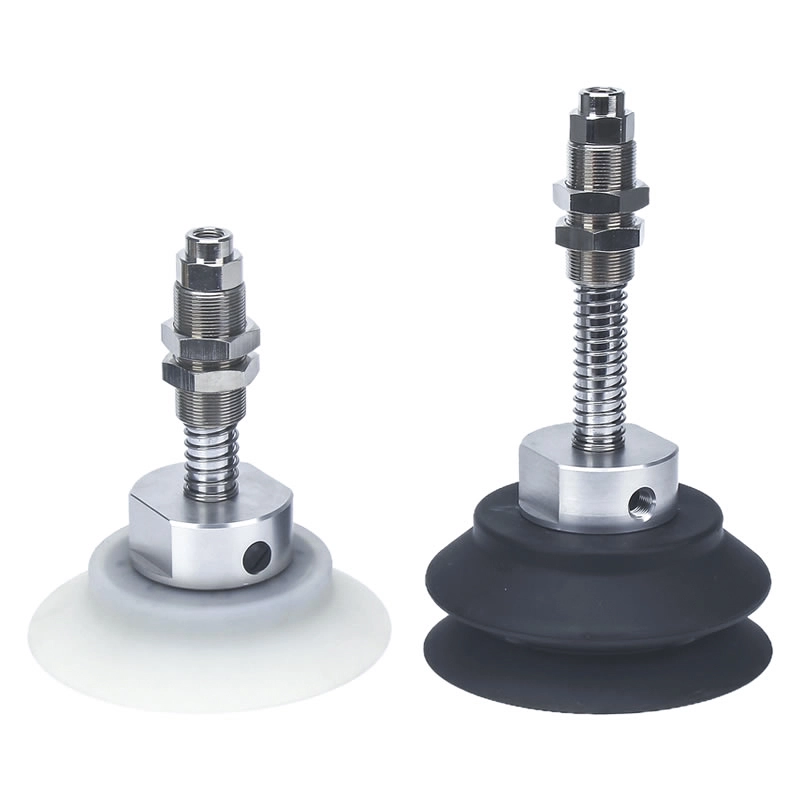

Didelės apkrovos ZP2-T serija su buferinėmis vakuuminėmis trinkelėmis
Aprašymas
Kaip užsisakyti
Specifikacijos / Medžiaga
Programos
Išteklius
Įsigykite pritaikytus didelio standumo vakuuminius siurbtukus ZP2 iš Zhejiang Comma Electric Co., Ltd., kuris yra vienas iš gamintojų ir tiekėjų Kinijoje. „ZPT Heavy Duty Vacuum Cup“ yra specializuotas įrankis sunkiems ruošiniams tvarkyti. Galima įsigyti kelių skersmenų (φ150, φ200, φ250), jame yra įvairių medžiagų, įskaitant NBR, silikoninę gumą, poliuretano gumą, fluoro gumą ir EPR. Kiekviena medžiaga pasižymi skirtingomis savybėmis, tokiomis kaip kietumas, darbinės temperatūros diapazonas ir cheminis atsparumas, todėl galima pasirinkti individualų pasirinkimą pagal konkrečias darbo aplinkas ir ruošinio reikalavimus. Galimos ir suminkštintos, ir be amortizuotos versijos, pagalvėlė veiksmingai sumažina smūgio jėgas, kai liečiasi su ruošiniu, todėl idealiai tinka trapiems paviršiams. Vakuuminio išleidimo anga orientuota vertikaliai, galima montuoti per išorinius arba vidinius sriegius.
DUK
Kokie dydžiai galimi?
Commaelec didelio standumo vakuuminiai siurbtukai ZP2 yra standartinio skersmens: φ40, φ50, φ63, φ80, φ100 ir φ125.
Smaller sizes: suitable for lighter or precision parts
Didesni dydžiai: užtikrina stipresnį siurbimą, kad būtų galima atlikti sunkius darbus
„Commaelec“ gamykla nuolat kaupia atsargas ir palaiko pritaikytus dydžius konkretiems projektams.
Kada juos reikia pakeisti?
Keisti rekomenduojama, kai:
Lūpoje matomas nusidėvėjimas, įtrūkimai ar deformacija
Siurbimo jėga tampa nestabili arba mažėja
Eksploatacijos metu atsiranda dažnas oro nuotėkis
Didelio ciklo automatizavimo atveju svarbu reguliariai tikrinti. „Commaelec“ naudoja aukštos kokybės medžiagas (NBR, silikoną, PU ir kt.), kad prailgintų tarnavimo laiką, tačiau laiku atliktas pakeitimas užtikrina saugumą ir efektyvumą.
Ar jie dirba su buferiais?
Taip. Didelio standumo vakuuminiai siurbtukai ZP2 gali būti komplektuojami su buferiniais (paminkštintais) laikikliais.
Sumažina smūgį sąlyčio su ruošiniu metu
Apsaugo trapius paviršius, tokius kaip stiklas ar dengtos medžiagos
Pagerina padėties nustatymo tikslumą automatizuotose sistemose
„Commaelec“ teikia suderinamus buferio laikiklius ir adapterius lanksčiam integravimui.
Kokios yra tipinės programos?
Šie siurbtukai plačiai naudojami:
Robotiniai ginklai ir automatizuotos gamybos linijos
Metalo lakštų, stiklo plokščių ir sunkių komponentų tvarkymas
Nelygus arba šiek tiek nuožulnus paviršius, kur reikalingas stabilus sukibimas
Ličio baterijų ir elektronikos pramonė (su nerūdijančio plieno priedais)

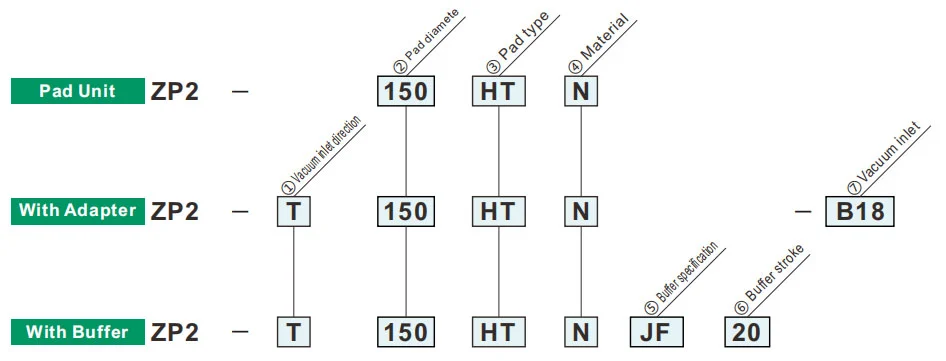

Kaip užsisakyti
| ①Vakuuminio įleidimo kryptis | |
| T | Vertikalus |
| ②Trinkelės skersmuo ③ Pado tipas (mm) |
150 | 200 | 250 | ||
| ø150 | ø200 | ø250 | |||
| HT | Plonas plokščias su briaunomis | ● | ● | ● | |
| HB | Silfono tipas | ● | - | - | |
| ⑦ Vakuuminis įvadas | B16 | M16 x 1,5 | ● | ● | - |
| B18 | M18 x 1,5 | ● | ● | ● | |
| ⑤Buferio specifikacija | |
| JF | Besisukantis (plieninis, su įvore) |
| ④ Medžiaga | |
| N | NBR |
| S | Silikono guma |
| ⑥ Buferio eiga | |
| 20 | 20 mm |
| 50 | 50 mm |
| Buferio eiga (mm) | Spyruoklės reaktyvioji jėga[N] | |
| Esant 0 smūgiui | Esant pilnam smūgiui | |
| 20 | 14.7 | 29.4 |
| 50 | 15.6 | |
Matmenys (mm)
HT
Plonas plokščias su briaunelėmis
150 200
| øA | øB | øC | øD | P | Y | ||||
| Modelis | ②Trinkelės sk. | ③Trinkelės tipas | ④Pamušalo medžiaga | ||||||
| ZP2 | 150 | HT | NS | 150 | 155 | 20 | 103 | 33 | 7 |
| 200 | 200 | 205 | 13 | 140 | 36 | 13 | |||
Nurodytas modelis: ZP2-150HTN

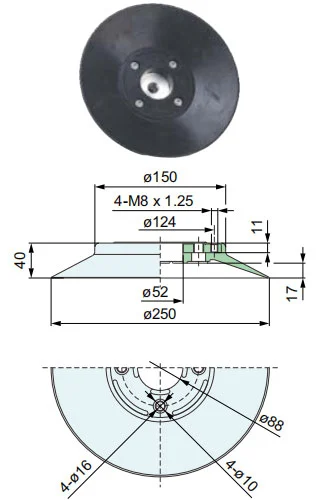

HT
Plonas plokščias su briaunelėmis
250
| Modelis | ②Trinkelės sk. | ③Trinkelės tipas | ④Pamušalo medžiaga |
| ZP2 | 250 | HT | NS |
Nurodytas modelis: ZP2-250HTS
HT
Plonas plokščias su briaunelėmis
150 200
| Modelis | ②Trinkelės sk. | ③Trinkelės tipas | ④Pamušalo medžiaga |
| ZP2 | 150 | HB | NS |
Nurodytas modelis: ZP2-150HBS
Pamušalo medžiaga ir charakteristikos
⚪: Mažai arba jokios įtakos △: Gali būti naudojamas priklausomai nuo sąlygų X: Netinka
|
Medžiaga
Charakteristikos
|
Simbolis | Durometras HS (±5°) |
Spalva iš gumos |
Veikiantis temperatūros diapazonas (°C) |
Aliejus pasipriešinimas benzino |
Aliejus pasipriešinimas benzolas |
Bazė pasipriešinimas |
Rūgštis pasipriešinimas |
Atsparumas oro sąlygoms | Ozonas pasipriešinimas |
Dilimas pasipriešinimas |
Atsparus vandeniui | Tirpiklis pasipriešinimas (benzenas, toluenas) |
Taikymas |
| NBR | N | 50 | Juoda | 0 ~ 120 | ⚪ | X | △ | △ | X | X | ⚪ | △ | X | Bendrųjų darbų, Gofruotojo kartono, Faneravimo plokštės, Geležinės plokštės ir kt |
| Silikono guma | S | 45-50 | Baltas | -30-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis, Išėmimas iš liejimo slėginiu būdu, Plonas darbas, Virtuvės kombainas |
| Uretano guma | U | 50-60 | Ruda | 0 ~ 60 | ⚪ | X | X | X | △ | ⚪ | ⚪ | X | X | Gofruotoji lenta, geležies plokštė, faneros plokštė |
| FKM | F | 60 | Juoda | 0 ~ 250 | ⚪ | ⚪ | X | ⚪ | ⚪ | ⚪ | △ | ⚪ | ⚪ | Cheminis darbas |
| Laidus NBR | GN | 50-65 | 0 ~ 100 | △ | X | △ | X | △ | X | △ | △ | X | Bendrasis puslaidininkio darbas (statinė elektros varža) | |
| Laidus silikoninis triukas | GS | 50-60 | -10-200 | X | X | △ | X | ⚪ | ⚪ | X | △ | X | Puslaidininkis (statinė elektra) |
Aukščiau pateiktoje lentelėje pateikiamos tik bendros nagrinėjamų guminių medžiagų charakteristikos. Mėlynas simbolis yra pritaikyti modeliai.
Pneumatinių komponentų (vakuuminių siurbtukų) taikymo įvairiose pramonės srityse metmenys
I. Pagrindinės stiprybės
II. Pramonės programų išgavimas
A. Medicina ir medicinos pramonė
A.1: Pagrindiniai reikalavimai:Švarus ir neužterštas (atitinka FDA / GMP), švelnus ir nekenksmingas, apsaugo nuo kryžminio užteršimo
A.2 Pagrindiniai scenarijai:
1. Farmacinė pakuotė: vaistų buteliukas / farmacinė plokštelė / infuzijos maišelio paėmimas (maisto kokybės silikono siurbtukas, dalelių neišsiskyrimas)
2. Medicinos prietaisų surinkimas: chirurginiai instrumentai/medicininiai kateteriai/protezų tvarkymas (reguliuojamas neigiamas slėgis, apsauga nuo deformacijos)
3. Biologinė laboratorija: Petri lėkštelės / centrifugos mėgintuvėlio / reagento kortelės perkėlimas (atsparus chemikalams, suderinamas su sterilumu)
B. Elektronikos ir puslaidininkių pramonė
B.1 Pagrindiniai reikalavimai:antistatinis (10⁶-10¹¹Ω), tikslus padėties nustatymas (klaida ≤0,01 mm), atsparumas įbrėžimams
B.2 Pagrindiniai scenarijai:
1. Lustas / puslaidininkis: plokštelių tvarkymas, lustų pakavimas (akytas keramikos / antistatinis silikoninis siurbtukas, vienodas neigiamas slėgis, kad būtų išvengta plyšimo)
2. PCB / komponentai: lankstus PCB, mikro komponentai (0402 rezistoriai), montuojami ant paviršiaus (ploni silikoniniai / gelio / mikro siurbtukai, kad būtų išvengta susiraukšlėjimo / plyšimo)
3. Ekranas: LCD/OLED skydelis, jutiklinio stiklo griebtuvas (labai skaidri medžiaga, be dėmių ir įbrėžimų)
C. Automobilių ir automobilių dalių pramonė
C.1 Pagrindiniai reikalavimai:didelis siurbimas (vienas siurbimo diskas ≥500N), daugiafunkcinis pritaikymas (metalas/plastikas/stiklas), neslidus
C.2 Pagrindiniai scenarijai:
4. Kėbulo gamyba: plieninės plokštės / durų rėmo suvirinimas (didelio skersmens gumos / kelių siurbtukų masyvas, neslidi tekstūra)
5. Stiklas / interjeras: priekinio stiklo montavimas, odinio sėdynės paviršiaus perkėlimas (temperatūrai atsparūs silikoniniai / kempinės siurbtukai, apsauga nuo deformacijos)
6. Dalys: variklio cilindro korpuso / pavarų dėžės korpuso griebtuvas (vakuuminis + mechaninis užraktas, apsaugantis nuo kritimo)
D. Maisto ir pakavimo pramonė
D.1 Pagrindiniai reikalavimai:Maisto kokybės medžiaga (FDA sertifikuota), lengvai valoma, atspari gniuždymui
D.2 Pagrindiniai scenarijai:
1. Maisto tvarkymas: kepinių / šviežios mėsos / vaisių rūšiavimas (mažo siurbimo kempinės siurbtukas, bekvapis ir lengvai plaunamas)
2. Pakavimo automatizavimas: pakavimo maišelio atidarymas, sterilus kartono formavimas (statinis pašalinimas / kelių taškų siurbimas, tinka plonoms / kietoms pakuotėms)
E. Logistikos ir sandėliavimo pramonė
E.1 Pagrindiniai reikalavimai:efektyvus pritaikymas (kelios prekių specifikacijos), stabilus slėgis, apsauga nuo kritimo
E.2 Pagrindiniai scenarijai:
1. Kartoninių dėžių tvarkymas: elektroninės prekybos dėžučių rūšiavimas (reguliuojamas siurbimo masyvas, vakuuminis slėgis)
2. Plokštė / ritinys: medinės plokštės / plastikinės plėvelės ritinio perkėlimas (ilgos juostelės / žiedinis siurbtukas, vienoda adsorbcija, kad būtų išvengta poslinkio)
F. Naujoji energetika ir specialiosios pramonės šakos
F.1 Nauja energija (ličio baterija/pv):
1. Ličio baterijos plokštė (antistatinis akytas siurbtukas, apsaugantis nuo dulkių), fotovoltinis stiklas (didelis siurbiamasis silikoninis siurbtukas, nesubraižytas)
F.2 Spausdinimas ir popierius
1. Popieriaus / spaudinių surinkimas (sugerianti popieriaus medžiaga, nedidelis neigiamas slėgis, kad būtų išvengta plyšimo ir rašalo užteršimo)
III. Pagrindinės adaptacijos logikos santrauka
| Ruošinio charakteristikos | Pipetės pritaikymo programa | Atitinkami pramonės scenarijai |
| Plonas / trapus / tikslus | Silikoninė/keraminė medžiaga, mikro neigiamas slėgis, mikro siurbimo antgalis | Elektroniniai puslaidininkiai, vaistai |
| Sunkūs daiktai / Didelis dydis | Guminė medžiaga, didelio skersmens siurbtukas, kelių siurbtukų masyvas | Automobiliai, logistikos skydai |
| Sveikata/Taršos prevencija | Maisto / medicininės klasės silikonas, lengvai valoma struktūra | Vaistai, maistas |
| Minkšti/nelygūs paviršiai | Kempininė medžiaga, deformuojamas siurbtukas | Automobilių salonai, maistas |
| Antistatiniai reikalavimai | Antistatinis silikonas, padedamas jonų vėjo | elektroninis puslaidininkis |
